ג'יג לקידוח מהיר של חורים לדיבלים

[Yair Feldmann]

בבנייה של שידות וארוניות, אני מאוד אוהב להשתמש בפרופילים מוכנים בחתך של 32X45 מ"מ, כדי ליצור את הקונסטרוקציה. את החיבורים אפשר כמובן לעשות בסין וגרז, או בשיטות אחרות, אבל לעתים לא שווה להשקיע עד כדי כך, ודי בחיבורים של דיבלים מעץ.

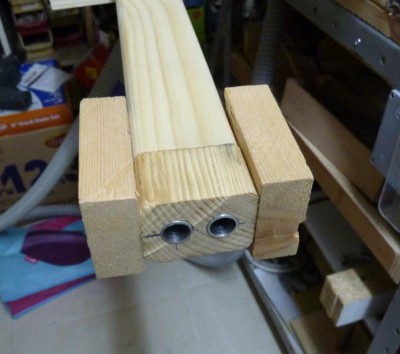

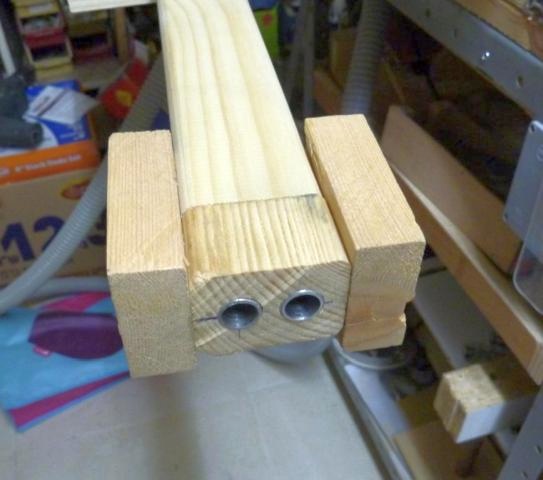

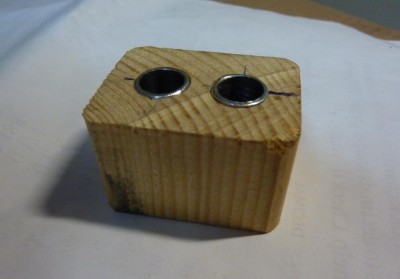

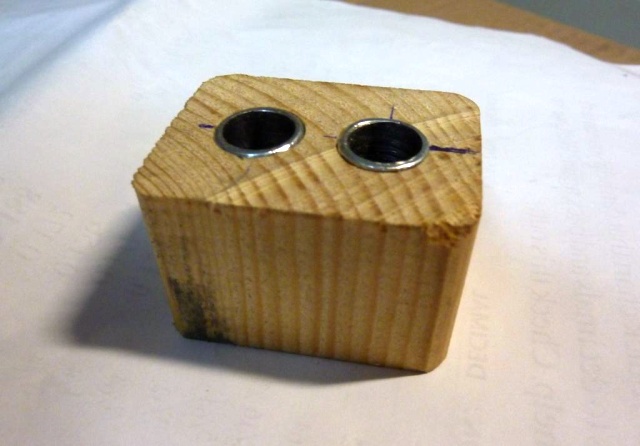

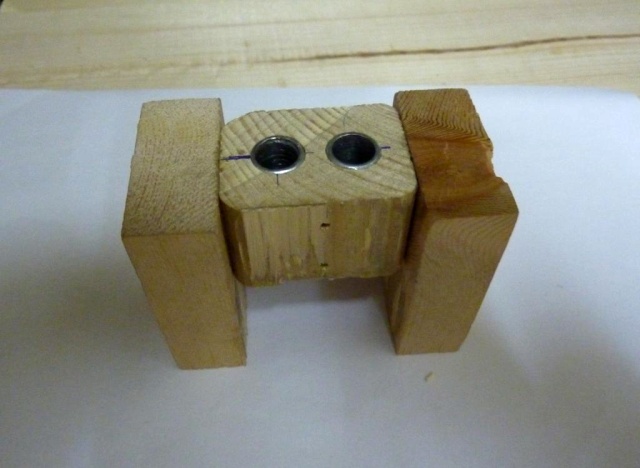

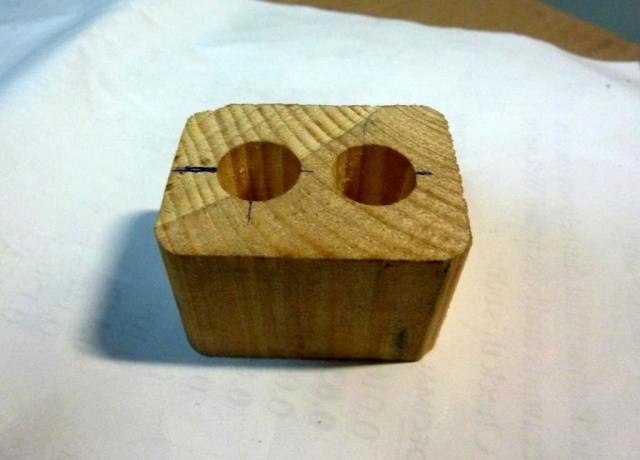

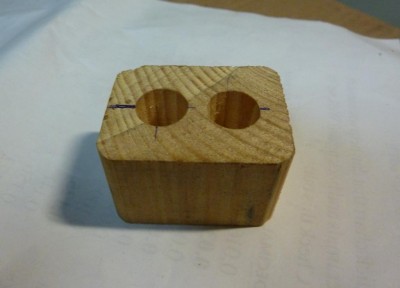

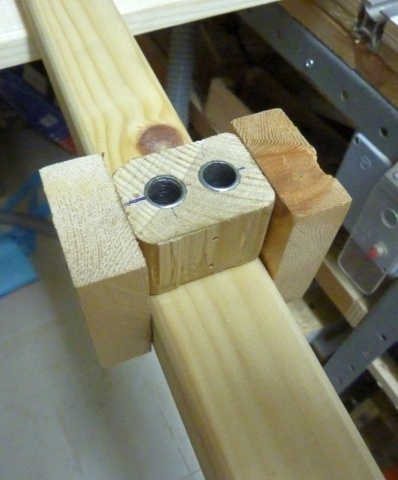

כדי לפשט את התהליך, ובלי להזדקק בכל פעם לסימון של מקום הדיבלים, בניתי את הג'יג שמתואר בתמונות הבאות. הוא נעשה כמובן בחתך של הפרופיל, וכשהוא מוכן, מצמידים אותו לפרופיל וקודחים בדיוק במקום, ובדיוק לעומק הרצוי.

הג'יג המתואר כאן הוא לדיבלים בקוטר של 10 מ"מ, אבל אפשר כמובן לעשותו לכל קוטר רצוי.

[max63]

פשוט ועניני! ישר כח.
תגיד, מחבר מתכת בעל הברגה פנימית - איפה? למה? כמה?

[Yair Feldmann]

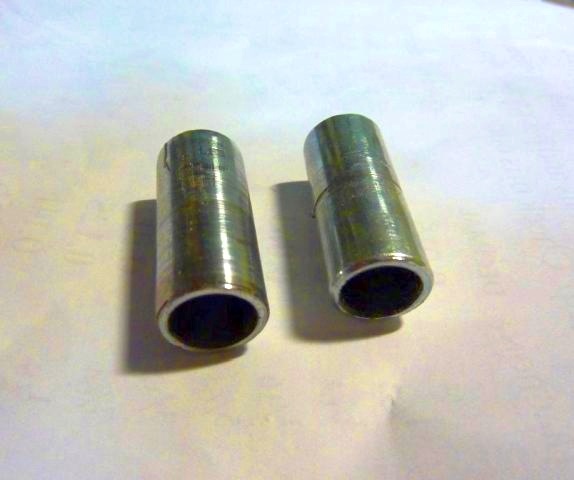

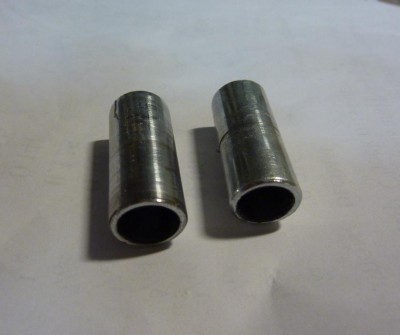

מחבר מתכת, פשוט כי הוא זול (2.5 ש"ח ליחידה), קיים בכמה וכמה קטרים (לג'יג של מקדחי 8 מ"מ אפשר להסתפק במחבר בקוטר קטן יותר). ההברגה שלו כמובן אינה נחוצה, אבל הרבה יותר קל להוריד מילימטר או שניים כדי להגיע לקוטר הפנימי הרצוי (ועדיין להשאיר עובי דופן של מילימטר-שניים), מאשר לקדוח מוט מלא ולהוציא את כל החומר כדי להגיע לקוטר. הקוטר הפנימי הוא כמובן קוטר המקדח, שמחליק יפה בתוך תותב המתכת החלק, אבל לא מכרסם אותה.

[ASAFI]

יאיר יפה מאוד

איך אתה מגביל את עומק הקידוח ?

[Yair Feldmann]

תודה.

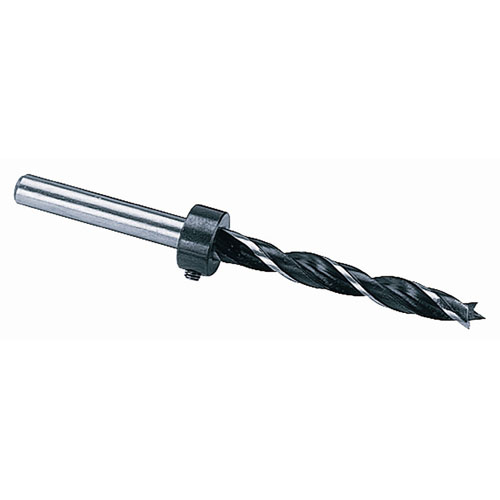

פשוט באמצעות טבעת המולבשת על המקדח וננעלת בבורג בגובה המתאים
