סרגלים מקבילים למסילת מקיטה

[rondadon]

אני בפתחו של פרויקט גדול, הכי גדול עד היום, ארון קיר 2.4 על 3.6, כולל פינת עבודה, ולצורך כך צריך לחתוך המון פלטות...(16 אם לדייק...היה ממש כיף לסחוב את כל זה מהחנייה לסדנא...).



פירוק ראשוני עם המסור מסילה, ולמרות שלא חייב להיות מדוייק 100%, החלטתי לבנות 2 סרגלים למסילה, כדי לחתוך במהירות עם מינימום זמן לכיוונים בין החיתוכים (המון חיתוכים בגדלים זהים).

הדפסתי תושבת במדפסת תלת מימד שנכנסת בדיוק במסילה, ואליה חיברתי 2 סרגלי עץ עם מעצורים פשוטים. מדוייק ועיקבי, מאפשר תכלס חיתוך למידה סופית גם.





Sent from my SM-A515F using Tapatalk

[ניקו]

רון, יש מצב שאבקש ממך את הקובץ!
שתף את התוכנית. איך ייראה הארון שאתה בונה שם? זה יהיה מאוד מאתגר עם סדנא קטנה. תצטרך לעשות כמעט הכל בגינה.

[Itzik33]

יצירתי, מקורי ומעניין.

האם תוכל לצלם את החלק המודפס לבד וכיצד הוא מחובר לסרגל עץ.

[Edi]

רון, יש מצב שאבקש ממך את הקובץ!
שתף את התוכנית. איך ייראה הארון שאתה בונה שם? זה יהיה מאוד מאתגר עם סדנא קטנה. תצטרך לעשות כמעט הכל בגינה.

הדפסתי בעבר ולא השתמשתי, אם תרצה אוכל לתת לך.
עבודה יפה רון, אלו עזרים מעולים לחיתוך חוזר.
רכשתי מbanggood סט לחיתוך חוזר למסילות במחיר מצחיק לעומת המותגים כמו woodpacker tso ועוד, כבר לפי הביקורות הבנתי שמדובר במוצר ברמה גבוהה מאוד, איתו יש גם אפשרות לחיתוך של רצועות צרות.
אגב ,לחובבי מסורי המסילה תמיד הציקה לי העובדה שבחומר קצר או צר יש לי בעיה עם יצוב המסילה באזורים שלא נתמכים ע״י החומר, מצאתי בבנגוד מוצר מעניין שהוא בעצם מעלית קטנה שעובדת על זרועות מספריים ואיתה ניתן לתמוך במסילות, האמת שמצאתי לזה שימושים רבים נוספים

[₪474.43 35% OFF]FONSON Upgraded Aluminum Alloy Parallel Guide System for Repeatable Cuts for Track Saw Rail Fit for Festool Woodworking Tools Hook Upgrade Woodworking Tools from Tools on banggood https://banggood.onelink.me/zMT7/739pwxw0


[₪36.46 83% OFF]2.5-6.5 *9*9cm Aluminum Router Table Woodworking Engraving Lab Lifting Stand Rack Platform Benches Power Tools from Tools on banggood https://banggood.onelink.me/zMT7/kcjxyizo

[rondadon]

ניקו, זו התוכנית של הארון, שינוי של הרגע האחרון הוא שהפלטות התוחמות (מסומנות בכחול) יגיעו עד לרצפה, גם ב-2 הצדדים של הארון וגם בצד הימיני שתכלס יהיה צמוד לקיר (בהתחלה חשבתי לחבר לקיר ישירות את המדף והשולחן).

החיתוכים הגסים יהיו בגינה (פירוק הפלטות), אחר כך רוב החלקים כבר יהיו בגדלים של רבע פלטה ומטה, אז כבר אפשר לעבוד בתוך הסדנא, ואשתמש במחסן הקטן של הבית לאיחסון החלקים הלא מורכבים. בתכלס - רוב העבודה פה זה להרכיב קופסאות, ואחר כך הצביעה של הדלתות. להדבקת קנטים בניתי "מכונת קנטים" מאולתרת, כי יהיה דיי הרבה להדביק ועם מגהץ זה יקח המון זמן.

מצרף תמונות של החלק עצמו מהתוכנת מידול. צריך שיפורים, כנראה אתכנן אחד נוסף (יש גמישות שאני פחות אוהב כרגע).

אעלה את הקובץ ל THINGVERSE ואז אשתף פה את הקישור (לא אפשר לצרף STL פה)

אדי, הסרגלים האלה אצלי בעגלה כבר חודשיים בערך ראיתי אותם בסרטון של ערוץ בשם HOOKED ON WOOD, אבל אחרי הסבב הוצאות האחרון (המסור, המסילה וכו'), אני עדין מתאפק קצת...בטוח אשבר בסוף...

[rondadon]

קישור למודל:
https://www.thingiverse.com/thing:5949194

[Edi]

רון, זו אחת הסיבות שלא הרכבתי את ההדפסה, היציבות מאוד חשובה אם אתה מחפש דיוק, החומר הפלסטי לא מספיק טוב לזה.

[Ran]

רון שלום
קראתי שאתה בנית מכונת קנטים
אני עצמי הפסקתי להדביק קנטים אני משאיר את הקנט כמו שהוא (בהנחה שמדובר בלוח סנדביץ')
מלטש את הקנט ומורח עליו לכה.

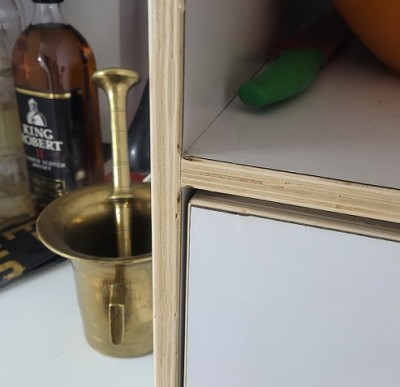

מצורפת תמונה להראות את הכוונה.
גם אני מתכוון לבנות ארון (לחדר ארונות) ומתכוון להשאיר את הקנט חשוף עם לכה מצורפת תמונה של הארון

[אמיר ח.]

פתרון יצירתי, רון. סרגלים בהחלט שימושיים.
בהצלחה עם הפרויקט. מקווה שנזכה לראות כמה שיותר תיעוד והסברים לתהליך הבניה.

[rondadon]

רן, קצוות חשופים לא יעברו את ההנהלה הבכירה בבית למרות שיחסכו המון זמן וגם העלות של הקנט לי הכי זולה (קנט של קנטלי, עובי 1.3 מ"מ עם דבק, עולה כ 4 ש"ח למטר רץ).

זו ה"מכונה", שאגב, גם פה היה שימוש במדפסת על מנת לייצר את המובילים (הורודים בתמונה).



בדיוק שלשום סיימתי את כל הפירוקים של הפלטות. סה"כ 8 פלטות סנדוייץ עם פורמייקה, 4 פלטות mdf ירוק מצופות מלמין ו3 פלטות 5 מ"מ לגב של הארון, לקח במצטבר כ4 שעות לפרק אותן חיתוכי ראשוני, וגם למדתי כמה שפלטת mdf ירוק היא כבדה...ממש כבדה, מרגיש כפי 2 מהסנדוויץ עם הפורמייקה.

עכשיו עוברים לסדנא לחיתוכים מדוייקים.




Sent from my SM-A515F using Tapatalk
