ג'יג משופר ל-pocket hole

[Yair Feldmann]

אני אוהב ג'יגים, ובמיוחד אני אוהב כאלה שמאפשרים לעשות פעולה סדרתית ביעילות ובמינימום זמן.

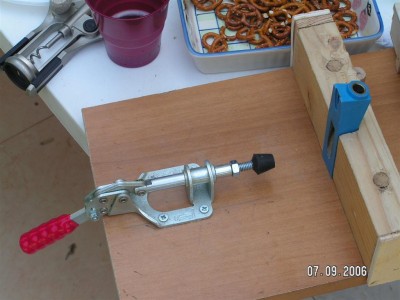

בעבר תיארתי כאן ג'יג שמתבסס על האביזר הבסיסי ביותר של Kreg ליצירת pocket hole. בניתי לאביזר תושבת, כשהעץ עומד אנכית ומהודק אליה ב-toggle clamp, מה שמאפשר קידוח נוח באלכסון. האביזר הבסיסי בנוי כך שלשימוש השכיח של עץ בעובי 19 מ"מ, יש ליישר בקו אחד את קצה האביזר עם סוף הלוח. עבדתי כך עם הג'יג שבניתי וזה נוח מאוד. עכשיו אני בונה משהו ומשתמש במוטות בחתך 32X43 מ"מ, ובגלל העובי השונה, יש להסיג את קצה האביזר מסוף הלוח (כדי שהבורג ייצא מהלוח באמצע העובי). היה קל להחליט בכמה יש לשנות, ואת השינוי אפשר לראות בצילום: האביזר פשוט מוגבה בקוביית עץ קטנה, שניתן להסירה כשרוצים לחזור לתצורה הראשונה (בצילום היא מסומנת ב-X ).

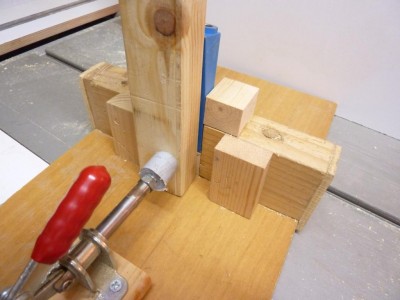

עוד שינוי, כדי לקדוח שני חורים, מצד ימין ומד שמאל של סוף הלוח, בלי למדוד בכל פעם, פשוט חיברתי שני "עוצרים": בצילום האחרון ניתן לראות איך העץ מהודק לאחד העוצרים שקובע את מרחק הקידוח משפת הלוח - והידוק לעוצר השני יקבע את המרחק הנגדי. את העוצרים ניתן לכוון לפי רוחב הלוח.

שינוי קטן אחרון: את ה-toggle clamp הגבהתי מעל לוח הבסיס, כי ראיתי שעדיף שהלחץ של ראש הגומי על הלוח יהיה במקום קצת יותר גבוה.

[tkui]

אהלן יאיר.
איך הkreg מחובר למתקן?

[Yair Feldmann]

לא מחובר. הוא פשוט מוכנס בדוחק לתוך ה"תעלה" שיצרתי. מקדימה, הוא מהודק למסגרת ע"י הלוח שבו קודחים + ה-toggle clamp. לכן אפשר להוציא אותו כדי לשנות את הגובה, וגם אפשר להשתמש בו בשימוש ידני (כלומר, מהודק בכליבה ללוח, כאשר אי אפשר להשתמש בהתקן, למשל בתוך ארון). האיור ימחיש איך זה בנוי.

[chaimk]

יאיר היכן ניתן לרכוש בארץ Toggle Clamp ,
באיזו תוכנה אתה משתמש לשרטוט והיכן ניתן למצוא עבורה את עזרי הנגרות.

המתקן נחמד וחוסך רכש של הקיט הגדול שלהם.

[Yair Feldmann]

את ה-toggle clamp אתה יכול להשיג אצל אחד מן היבואנים האלה:
נועה פרזול 03-9016061
ברמיל 03-9240196 (אצלם גם הייתי, באזור התעשייה של פתח תקווה).
אפ-גל 03-5585332
וגם באינטרנט, באתרי הנגרות השונים.

התוכנה היא SKETCHUP הגאונית, אבל אם אתחיל לכתוב כאן עליה, לא אסיים לפני חג שבועות, וגם באתר לא יהיה עוד מקום.
תתחיל כאן
http://nagaroot.com/%D7%A7%D7%99%D7%A9% ... 7%99%D7%9D
(הלשונית קישורים/תוכנת שרטוט sketchup). אני מזהיר אותך מראש: זה ממכר!

[amitay_s]

יאיר יצרת לעצמך בעיה! לא אניח לך לנפשך עד שתלמד אותי אך משתמשים ב SKETCHUP ,, הורדתי אותה כמה פעמים ותמיד לא מצאתי את הידים והרגלים!

תפנה לי איזה יום לשיעור אל דאגה אני תלמיד טוב, לא זורק מטוסים בזמן השעור.

[gilad_g]

היי

אני לא יודע למה אבל הקישור לסרטונים לא עובד לי
בכל מקרה סרטוני ההסברה על התוכנה נמצאים ב:
http://sketchup.google.com/intl/en/training/videos.html

הסברים של ממש הכול - הסרטונים עצמם מעולים מחולקים לפי רמות וכל סרטון מוקדש לכלי אחר
אפשר גם לעבוד במקביל ביחד עם הסרטון שזה הכי טוב

בהצלחה

[tkui]

רציתי להזמין את המוצר שמופיע בתמונה אבל מחירו עד
הבית מגיע ל220 שקל גם באמזון וגם באייבי.יש אולי מקום בארץ
שאפשר להזמין את המוצר?דיברתי עם נציגות של קרג והם לא מבייאים את
המוצר הזה.

[chaimk]

אני מכיר את התוכנה, השתמשתי בה בעבר כשעוד לא היו לה מידות.
אכן תוכנה מהממת מבית גוגל.

היכן ניתן להשיג אובייקטים מוכנים של נגרות כמו משורים קלמרות וכדומה.

[gilad_g]

באפשרויות למעלה
FILE
3D WAREHOUSE

שם נפתח לך חלון שבו אתה יכול לבצע חיפוש ע"פ מילת מפתח ושאתה לוחץ על אחת התוצאות כדי להוריד אותה אתה נשאל אם אתה רוצה להכניס את המודל שאתה מוריד ישירות לתוך המסך שבו אתה עובד

אפשרות נוספת היא להוריד בנפרד מודל ולגרור את האיקון שמיצג את המודל שהורדת לתוך החלון הפתוח שבו אתה עובד / רוצה להכניס את המודל

בהצלחה
