ייעוץ בתכנון פרגולה צפה

[eranh]

שלום לכולם חדש בפורום
אשמח לקבל עצה לגבי תכנון פרגולה צפה.
רחבת הפרגולה הינה 4.7X3.7 , קירות בצורת ר לעיגון הפרגולה למבנה כאשר הצלע הקצרה ״מכילה ״ חגורת בטון מתחת לחלון ועמוד בטון בקצה הקיר(היכן שה ״ר ״ מסתיים)
באיזה פרופיל עץ(אורן) להשתמש עבור הקורות בהיקף?
איך מחשבים את העומס בפינה הרחוקה ובכלל על מנת להבטיח עמידות?
הרעיון הינו לעשות שימוש במוט ברזל שיעוגן לפניה הרחוקה ויחובר לעמוד הבטון של המבנה ובנוסף ממרכז הקורה הארוכה (החיצונית) להוסיף ״מיתר״ לקורה שמתחת לחלון.

מה דעתכם?

תודה מראש

[arikbar]

בוקר טוןב
שווה לצרף תמונה של האזור

[eranh]

הי,

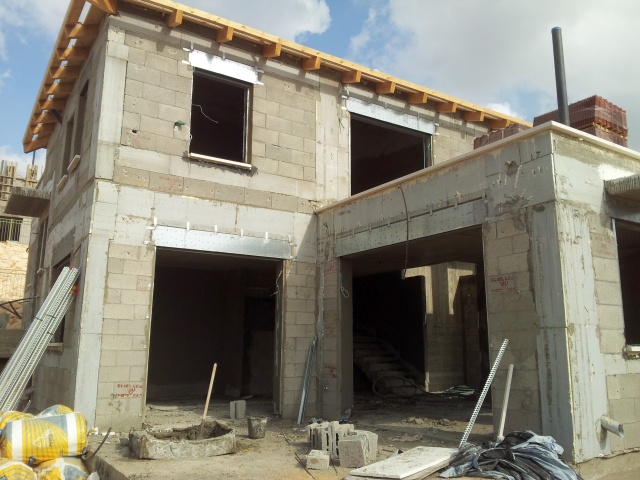

צרפתי תמונה לפני טיח להראות את מיקום העמוד והקורות , ותמונה אחרי שליכט צבעוני

[eranh]

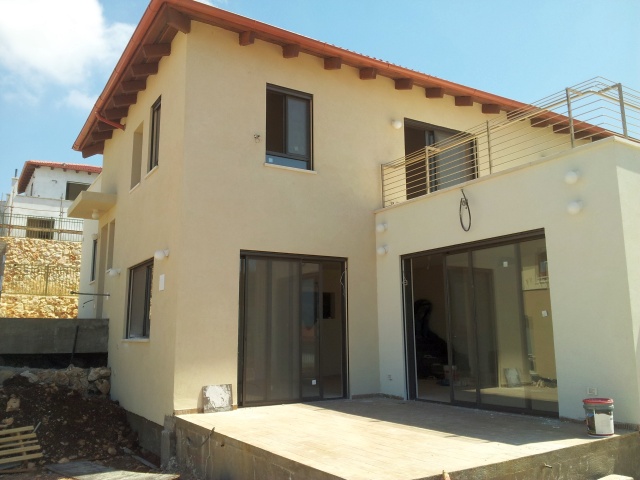

תמונה אחרי

[moshik]

אם הבנתי אותך נכון אתה לא מעוניין בעמוד בפינה הריקה

מספר אנשים שאלו אותי בעבר על האופציה הזו
המסקנה היא שלא ניתן להמנע מעמוד בפינה בעיקר בגלל משטר רוחות לא צפוי שיכול להוות עומס מאד גדול על המשטח (כמו מפרש)
מיתר מהווה עוגן רק לעומס כלפי מטה ולא לעומס כלפי מעלה שהוא הבעיה העיקרית.

הרוח תגרום לתנודות מסויימות מעלה מטה של המשטח ובסופו של דבר הוא עלול
להחלש ולקרוס.

[sirabs]

מה עתיד להיות על הפרגולה? רק הצללה או גם סגירה לגשם?
זה משמעותי כי אם זה רק הצללה אז יש הרבה פחות 'אפקט מיפרש'.
אגב, לגבי מה שאמר מושיק- האם ניתן לקבע את הפרגולה לקיר בצד של המנורות? אם כן, אז אין בעיה,
לא של מפרש כי יש קיבוע גם מעלה וגם מטה;
ולא של המשקל כי בצד אחד זה על הקיר, ובצד שני (הפינה הרחוקה) נשענת
על כבל מסיבי.
לגבי הכבל- ממה שנראה בתמונה חיזוק הרבה יותר אפקטיבי יהיה לקשור
את הכבל לנקודה גבוהה יותר בבית (בערך מרכז החלון על העמוד
שמשמאל אליו) ולא על הקורה שתחת החלון.
(עדיף זווית של 45 מינימום כדי למנוע את השקיעה).
קורות בחתך גובה של לא פחות מ20 ס"מ לאורך ה4.7 מטר.
הרוחב פחות קריטי אבל קח משהו בין 7-15 ס"מ.

[eranh]

בטווח הקצר רק הצללה, בעתיד גם קירוי לגשם.
למה אתה מתכוון לגבי קיבוע הפרגולה לקיר עם המנורות? (קיר מזרחי)
שתי קורות מתוך 4 יקובעו לקירות המבנה (קיר מזרחי וקיר צפוני)
הפינה הרחוקה תוחזק עם מוט ברזל (לא מיתר גמיש)בזוית 45 מעלות לעמוד בקצה הקיר הצפוני(הקיר בלי המנורות) וחשבתי להוסיף מוט נוסף במרכז הקיר מתחת לחלון (זוית יותר חדה) למרכז הקורה המרחפת.

מה דעתכם? אולי עדיף לרדת מעניין הפרגולה הצפה ולהוסיף עמוד בפינה הרחוקה ולא להסתבך בהרפתקאות ( אם כי אני משוכנע שניתן לחשב עומסים ולבצע פרגולה צפה)
איזה פרופיל עמוד נדרש ? איך מחשבים?

תודה

[eranh]

הי מוזיקה

ראה תשובתי בהמשך השרשור.

אשמח לשמוע את דעתך,

תודה

[moshik]

אחרי בערך יומיים אתה לא תשים לב שיש עמוד

אם זה ממתכת אז 10X10 יספיק
מעץ זה בין 15 ל 20

[sirabs]

אם שתי הקורות מקובעות לקירות ודאי שאפשרי לבצע
פרגולה צפה. אם הקורה ההיקפית מספיק חזקה (20-25 ס"מ גובה)
היא גם לא תצטרך חיזוק באמצעה כמו שחשבת.
כמו שהיא יכולה לעמוד בעומס גם היא רק יושבת על עמוד.
אם לא מאד יפריע העמוד, לא על עמוד,
זה קל יותר לבניה בכל מקרה.
אם לא רוצה עמוד- זה אפשרי בהחלט.
לא צריך הרבה חישובים רק קצת פרטים לגבי סוג הכבל, אופן הקיבוע
שלו לקיר, ואופן החיבור שלו לפרגולה. (או מוט כמו שהצעת- שאני
לא יודע איזה ומה צריך..).
