התייעצות לגבי יציבות של מתקן

[Oshgili]

אהלן,
שוב אני עם השאלות הלא קשורות.. קראו לאט אם ההסבר לא ברור.

אני מתקנת למישהי אביזרים של תיאטרון בובות. אחד מהם הוא ריבוע עץ (כמו מבנה של מגירה שעומדת על צידה) שמחובר אליו דיקט עם צירים (כמו תחתית של מגירה, שמחוברת אליה רק בצד אחד, עם צירים) והוא נפתח כמו ספר (הציר בין המסגרת והדיקט יושב על הרצפה, כך שבמצב "פתוח" הדיקט שוכב על הרצפה).
אי אפשר לחבר את הציר מהצד הפנימי של המסגרת, עזבו עכשיו למה, לכן הוא מחובר מבחוץ - נוגע ברצפה. בגלל עובי הצירים ובעיקר הברגים, המסגרת איננה צמודה כולה לרצפה ומעט פחות יציבה. בעת הורדת ("פתיחת") הדיקט, נקודת החיבור בין שני חלקי הציר זזה והקונסטרוקציה מתנדנדת.

אני מתכוונת לנסות להוריד חלק מהעץ במפסלת על מנת לשקע לפחות חלק מהציר, אך האמנית ביקשה בכל מקרה לחתוך את רוב הקורה התחתונה, אליה מחוברים הצירים. כלומר, שהצירים יחוברו משני צידי הקורה, ונחתוך את מה שבינהם. רציתי להתייעץ - האם המבנה יהיה מספיק יציב?

ולסיכום: דמיינו מגירה הנוטה על צידה, כאשר תחתית המגירה ניתנת להזזה ובעת ההזזה נפגעת היציבות. עכשיו דמיינו שחסר חלק מהבסיס. האם הקונסטרוקציה תחזיק בלי בעיה או שהנדנוד יפיל אותה?

בתקווה שיום אחד אוכל גם אני לעזור לכם כמו שאתם עוזרים לי,
אשרה.

[Moshe_z]

הלכתי לאיבוד!!!!
מה עם תמונה?

[moshik]

תדביקי על הדיקט מהצד החיצוני שני סטריפים של עץ (בעובי הציר)
בצד של הציר שלוש חתיכות (בין הצירים ובקצוות) ובצד שמנגד על הדיקט
ככה המסגרת לא תשב על הציר אלא על הסטריפים.

[isidor]

שלום אשרה,
למרות שהבנתי (אחרי שקראתי 3 פעמים...) :
כדי לתת תשובה רצינית צריך דבר ראשון מידות של ה"מבנה":
חתך ואורך מסגרת-העץ,
מידות "תחתית" הדיקט,
ורצוי גם צילום או שניים.
למרות שלך ברור מה כתבת - התאור מבולבל למדי.
בברכה,
איזי.

[isidor]

שוב שלום,

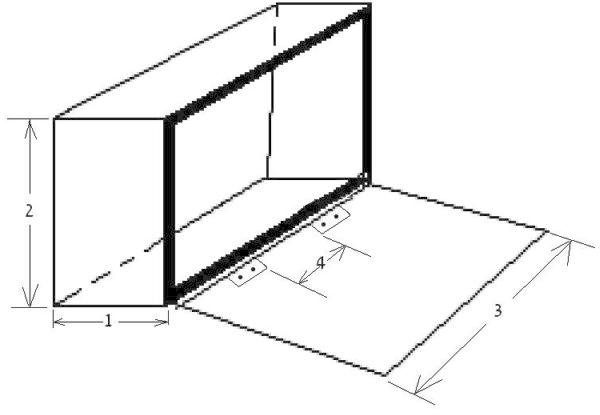

האם הציור הזה מתאים למה שתארת לנו בהסבר שלך?
אם כן,
תני בבקשה את המידות לפי המספרים
1,2,3,4
ואולי נוכל להבין טוב יותר.
אם הציר מחובר לדיקט "מבחוץ כאשר הספר סגור"
אולי אפשר להעביר את הצירים לצד הפנימי של הדיקט?
בברכה,
איזי.

[Oshgili]

כן, זה בדיוק המתקן, כולל מיקום הצירים במדוייק - מ"בחוץ"\מתחת למסגרת, ומבפנים\מעל הדיקט. בחנתי כבר כל אפשרות למיקום הצירים, וזו הכי טובה.
המידות:
ישנם שני מתקנים, מידותיהם כדלקמן:
1א. רוחב התקרה והרצפה: 15 ס"מ.
1ב. רוחב הקירות הימני והשמאלי: 7 ס"מ (אין לי מושג מדוע הם קצרים יותר, אני מניחה שהבנאדם שבנה לה את זה במקור ניסה לחסוך בעץ).
2. 60 ס"מ במתקן הגדול, 40 ס"מ במתקן הקטן.
3. 100 ס"מ בשניהם.
4. וואלה לא יודעת. חיברתי רק אחד מהם והוא אצל האמנית כרגע. נגיד 80 ס"מ.

מושיק, גם אתה קצת גאון.
אני לא יכולה להדביק שום דבר על הדיקט מהצד החיצוני: זו תפאורה של תיאטרון בובות, הדבר הזה אמור להיות בניין דירות ומודבקת עליו תמונה.
אבל ההצעה להדביק סטריפ על החלק התחתון מעולה! לא יודעת איך לא חשבתי על זה בעצמי... במקום לחורר את העץ המסכן עם מפסלת, כאשר הדבר היחיד שאי פעם עשיתי עם מפסלת זה לגרד שאריות דבק מפלטות - פשוט להוסיף 3 מ"מ גובה. תודה רבה!

אבל היא עדיין רוצה לחתוך את החלק האמצעי של הקורה התחתונה (מידה 4 בשרטוט של איזי). עכשיו כשהיא חשבה על זה, זה גם יעזור לה להצגה מסיבות שאינן רלוונטיות לנו. אז השאלה עומדת בהינה - האם המתקן יישאר יציב?
שני מתקנים כמו בשרטוט של איזי, שרוחבם מטר וגובהם 40\60, שה"רגליים" שלהם (מה שבין מידה 4 בשרטוט של איזי לקצה המתקן) הן באורן כ-10 ס"מ. זה מתקן שלא שוקל הרבה. האם בעת פתיחת\סגירת הדיקט הדבר הזה ירעד? עומדות עליו בובות אז כל רעידה היא משמעותית.

אשרה.

[Oshgili]

האם מצאתם במקרה איזה חלק מהדרמל שלי בשיעור חריטה האחרון? הקוביה שמתאמת בין המכשיר לצינור נעלמה לי. הלכתי וקניתי כרסומים חדשים והכל (מישהו פה ביקר בתערוכת כלי העבודה שהיתה אצל צלח באור יהודה בשבוע שעבר?), והצלחתי להפעיל אותם עם המכשיר אבל כשחיברתי את הצינור הוא לא הסתובב. אמרו לי שזה כי חסר לי מתאם - החלק שתופס את הצינור.

תוכל לבדוק מחר אם יש שם איזו קוביית מתכת אקסטרה, ואם כן - לקחת אותה עבורי?

[isidor]

אני לא מרגיש גאון, אלא סתם מטומטם שקראתי 3 פעמים את התאורים המבולבלים עד שהבנתי...
טוב, אני מבין שאולי היתה לך בעייה להעלות כאן תמונה-גם אני נאבק בזה
למרות שזה היה המקצוע שלי...
בקשר לדרמל :
איזה קוביה?
אני בטוח 99 % שלקחת הכל.
כנראה שקנית כרסומים בקוטר 3 מ"מ ולכן המוכר הוציא את המתאם שמחבר את ה"צינור" לדרמל,
כדי לחבר לך את הכרסומים.
היית צריכה לקנות כרסומים בקוטר 2 מ"מ,בחנות שמוכרת כלים לצורפים, כפי שאמרנו לך !ואז הכל מסתדר.
את זוכרת שכולם אמרו לך על חלק מסויים " תשמרי על זה כי קשה להשיג כאלה" ?
אם תבואי מחר אולי נוכל לארגן לך חלק כזה בקוטר 3.
היות ואנחנו קנינו כל אחד 2 מכשירים,
אז יש לנו חלקים מיותרים -אבל רק בקוטר 3 מ"מ.
אני מאד עייף היום ולא יכול להתכתב
אם תרצי את יכולה להתקשר אלי מחר בבוקר, או הכי טוב אם תוכלי להגיע לחוג,
ונראה איך לעזור לך.

איזי
