על ידי **toalon** » 20 נובמבר 2011, 16:43

שלום לכולם
אני חדש כאן ויש לי שאלה
אני רוצה לבנות שולחן פינת אוכל נפתח
ראיתי מנגנון מאוד נחמד שבו פותחים את ההארכה כמו מגירה ובפנים הפלטה מקופלת ומחוברת לציר
פשוט פותחים את הפלטה וסוגרים את המגרה
ההארכה היא לא מרכזית אלא מקצות השולחן
אודה לעזרתכם
תודה
אלון

על ידי **Alex Milch** » 20 נובמבר 2011, 19:33

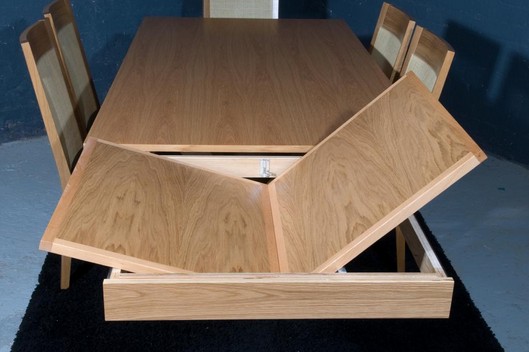

אלה לא מנגנונים שנמכרים בחנויות. בניתי על העיקרון הזה שולחן עם פתיחה בשני הצדדים כמובן. את מנגנון הפתיחה והקיפול בניתי לבד. ממליץ לך לבנות עם ציר שעובר מצד לצד ולא שני צירים מקומיים כיוון שיהיה קל יותר לדייק בהרכבה. כציר אתה יכול להשתמש במוט 11 מ"מ מצופה ניקל. ניתן לרכוש בחנויות לפירזול לנגרים באורכים של 3 מ'. במקור הוא מיועד כגדר לסוג מסוים של מגירות/מדפים נשלפים.

על ידי **Alex Milch** » 22 נובמבר 2011, 20:42

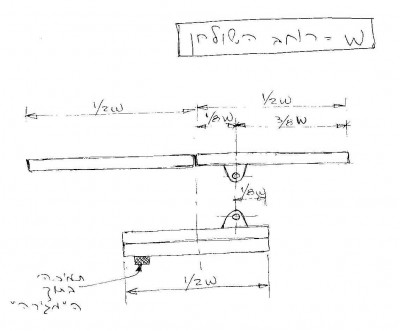

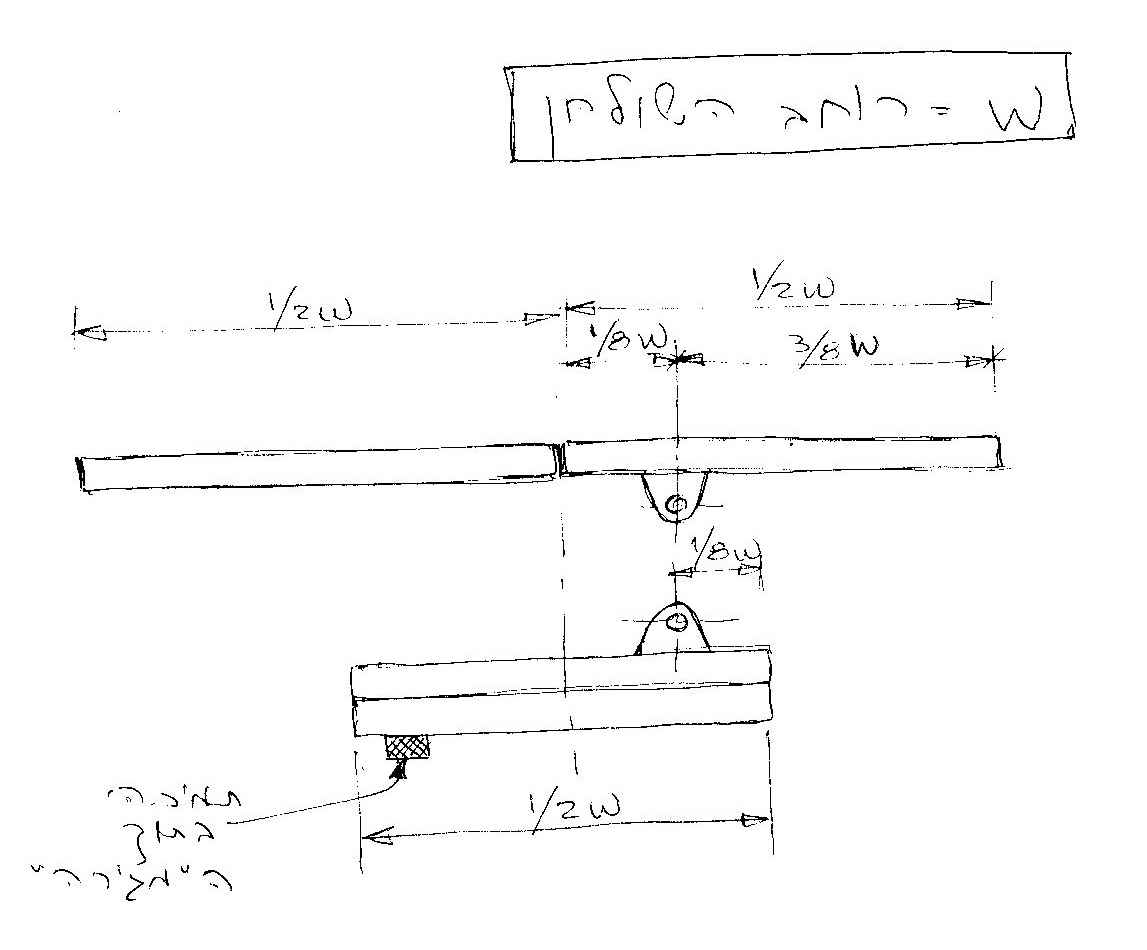

בקובץ המצורף ישנן המידות הבסיסיות לביצוע ה"ספר". מומלץ לחבר את הלוחות עם צירי SOS, לא רואים אותם כשה"ספר" פתוח.

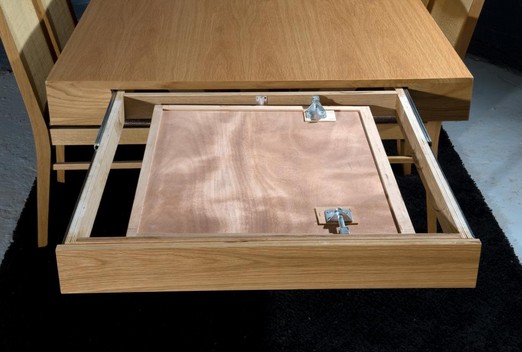

מיקום המיכלול והציר הראשי, בתלות בעובי השולחן. כדאי להוסיף נעילה פוזיטיבית ל"מגירה" גם כשהיא סגורה וגם כשהיא פתוחה.
בחנויות של פירזול לנגרים תוכל למצוא את המסילות היעודיות למערכת כזו.
