ציר לארון עם דופן כפולה?

[avian]

יש לנו בבית ארון נטול דלתות שאני רוצה להוסיף לו דלתות. על הדופן שלא צמודה לקיר הנגר בנה דופן כפולה כדי להסתיר את הברגים של הקופסה. אני רוצה שהדלתות יכסו את הדופן - אבל נראה לי שציר רגיל לא ידע להתמודד עם זה (כי השפה של הדלת שמעבר לציר ארוכה מדי). חיפוש ברשת לא העלה ציר יעודי למקרה כזה, או שלא חיפשתי נכון.
האם אני סתם מסתבך, ובעצם אין בעיה? או לחלופין לא חיפשתי נכון? מכיוון שפרקטיקת הדופן הכפולה די נפוצה, אני מניח שיש פתרון כלשהו.

[itzikdiy]

אני חושב שזה בעייתי, כי כמו שכתבת השפה של הדלת צריכה לבלוט עוד אחרי הציר ואז תהיה בעיה בפתיחה כי לא יהיה להפרש הזה מקום עם ציר רגיל.

לצערי לא מכיר צירים כאלה, ולא בטוח שיש. אצלנו במטבח לכל הארונות יש דפנות כפולות כדי להסתיר ברגים, אבל הדפנות בולטות לקו החזיתות ולכן אין את הבעיה הזו.

ממה עשוי הארון?
סתם חשבתי למשל על כמה אופציות:
- אם נניח הארון עשוי מאורן, אפשר אולי להוסיף פס לחזית שיבלוט לקו החזיתות בהדבקה, או להזיז את הדופן ולהדביק מאחור. אולי פתרון דומה גם אם זה חומר אחר. אפשר גם אולי פרופיל רבע עיגול בהדבקה בחזית כדי ליישר עם החזיתות.
- אפשר אולי לנתק את הדופן הכפולה ולהזיז אותה קדימה לקו החזיתות, ואז ברווח שיישאר ליד הקיר להדביק איזה פרופיל / קרניז / משהו אחר יפה שיסתיר את הרווח.

[itzikdiy]

חפרתי קצת ברשת ולא מצאתי משהו מדויק, אבל אולי בכל זאת תרצה:

- כיוון כזה של צירים לא רגילים של ארונות, אלא יותר כמו צירי ספר, שאפשר לחפור בארון והדלתות, אבל כנראה יראו את קצה הציר מהצד
https://www.hardwaresource.com/products ... rlay-hinge

- כאן מראים בתמונה דופן אחת עבה, אבל לדעתי זה דווקא הדלת עצמה ולא הדופן. שווה להסתכל אולי בכל זאת
https://www.temu.com/ul/kuiper/un9.html ... 4MQAvD_BwE

- גם כאן, לדעתי לדופן וגם דלת עבה, לא בטוח שמתאים אבל תציץ
https://he.aliexpress.com/i/40000801099 ... pt=glo2isr

[avian]

הי איציק, תודה.
הראשון בהחלט עשוי לעבוד, אבל המחיר הזוי. אחפש אופציות מקבילות.
שני האחרים נראים לי אותו דבר, בגדול, ונראה שיכול לעבוד. אתעמק.
תודה!
יש למישהו נסיון עם אחד הפתרונות האלו (או שניהם) ויכול להמליץ או להזהיר?

[oferyuval]

אין לי ניסיון בזה אבל כמה מחשבות שאולי יעזרו:
1. יש אפשרות שהדלת תיפתח לכיוון ההפוך והציר יהיה על הדופן הפנימית ?
2. לחילופין יש לך אפשרות לפתוח מגרעות בלוח הפנימי של הדופן החיצונית הכפולה, כך שהציר ישב למעשה על הלוח החיצוני ?
3. אני רואה ברשת צירים ל overlay במידות שונות
למשל זה ל 1.5 אינטש : https://www.hingeoutlet.com/collections ... n-hinges-4
מבחר של כמה מידות: https://www.hardwaresource.com/products ... rlay-hinge
כאן תמצא דיון בנושא: https://sawmillcreek.org/showthread.php ... uot-hinges. יש שם מידע מועיל כולל :
"I've seen in the Blum range for "normal" hinge mounting are 39C355B.25 at 1 9/16 overlay. You can go to almost any size overlay with a face mount 38B which goes from 1 3/8 to any overlay."

[itzikdiy]

2. לחילופין יש לך אפשרות לפתוח מגרעות בלוח הפנימי של הדופן החיצונית הכפולה, כך שהציר ישב למעשה על הלוח החיצוני ?

נשמע רעיון מעולה.

[avian]

הי עופר תודה על התשובות.
ראיתי באמת את הציר של בלום, אבל כמו האופציה הראשונה שאיציק נתן, היא יוצרת אתגר התקנה.
האופציה של יצירת מגרעת בדופן והתקנת הציר על החיפוי היא תוכנית הגיבוי שלי - אם לא אמצא ציר מתאים, זה מה שאעשה.
בינתיים חיטטתי קצת במחסן, ומצאתי ציר שדומה למה שבלינק השני שאיציק הביא. אעשה איתו נסיון כדי לראות אם זה עובד, ואז אחליט.
תודה!

[isidor]

בוקר טוב,
אם אני במקומך, לא הייתי מחפש הרבה...
הייתי מנסה דבר ראשון (כמובן קודם על מודל) בעזרת מפסלת
"לחצוב" בצורה יפה ונקייה בדופן הכפולה, ולהשאיר עובי כאילו יש-שם רק דופן רגילה.
למיטב ידיעתי ונסיוני הפתרון הפשוט הזה אמור לעבוד היטב.
בברכה, איזי.

[הרואה]

ציר 155 של בלום אמור לעבוד על דופן עד 38 מ"מ אם אני לא טועה
כמובן הקידוח על הדלת צריך להיות יותר פנימי בהתאם לעובי החזית.
את השרטוטים המדוייקים תמצא באתר של בלום
בהצלחה

[avian]

סוף דבר - נזכרתי שבמחסן שכבו לי שני צירים מוזרים למראה - שנראו כמו הצירים שהועלו כאן בחלק מהלינקים.
בדיקה עם שארית עץ קטנה הראתה שהם אכן מסוגלים לטפל במשימה - ולכן זכו בתפקיד.
מה שכן, כדי לאפשר פתיחה חלקה של הדלת, ומכיוון שהדופן הכפולה היתה בעובי גדול יחסית (שתי פלטות 19 מ"מ + פורמייקה בשני הצדדים של כל פלטה), במצב הסגור הדלת לא צמודה לחלוטין לדפנות, אלא יש מרווח של כמה מ"מ - שלא מפריע לי.

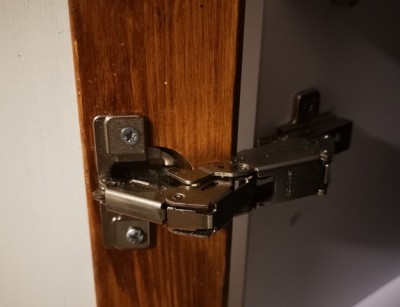

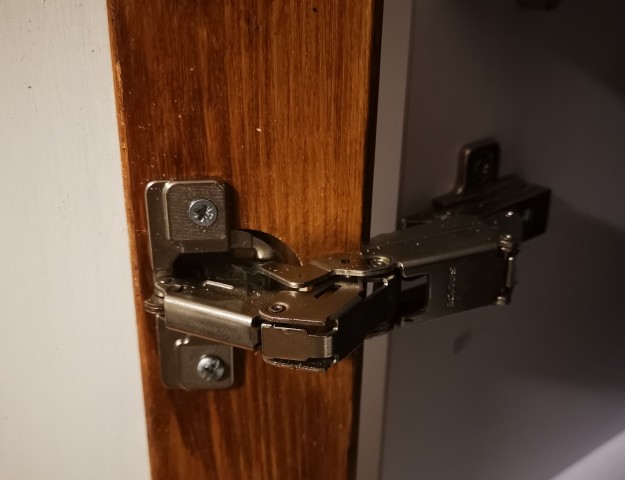

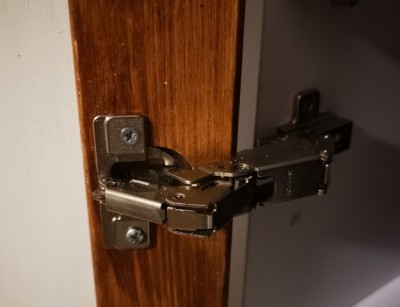

מצרף תמונה של הציר.
