יש לי ניסיון רב בעבודות ומלאכות יד מסוגים רבים, אך ניסיון מועט מאד בבניית דברים מעץ. גם הכלים שיעמדו לרשותנו הם כלים בסיסיים.
עשינו הרבה ניסיונות וחיפוש עד שמצאנו סגנון שמצא חן בעיני "הלקוח" (ובעיקר הלקוחה) ועשיתי תכנון ראשוני.

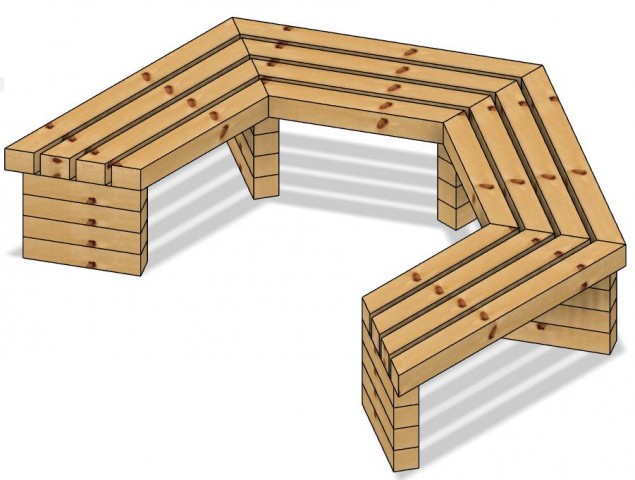

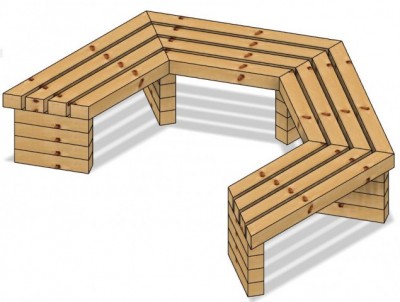

התכנון התבסס על קורות עץ מוקצעות ומטופלות שניתן לקנות באזור: דאגלאס פיר בחתך 9X9 ס"מ. כל הספסל יבנה מאותו פרופיל, כולל הרגליים. השתדלתי לתכנן מבנה פשוט כך שהעבודה תסתכם בחיתוך והרכבה:
כפי שניתן לראות, מדובר ב 4 סיגמנטים זהים. 3 מתוך 5 הרגליים אמורות לשמש גם כאלמנט חיבור בין סגמנטים.

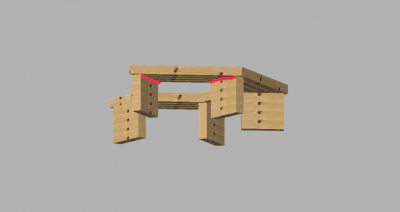

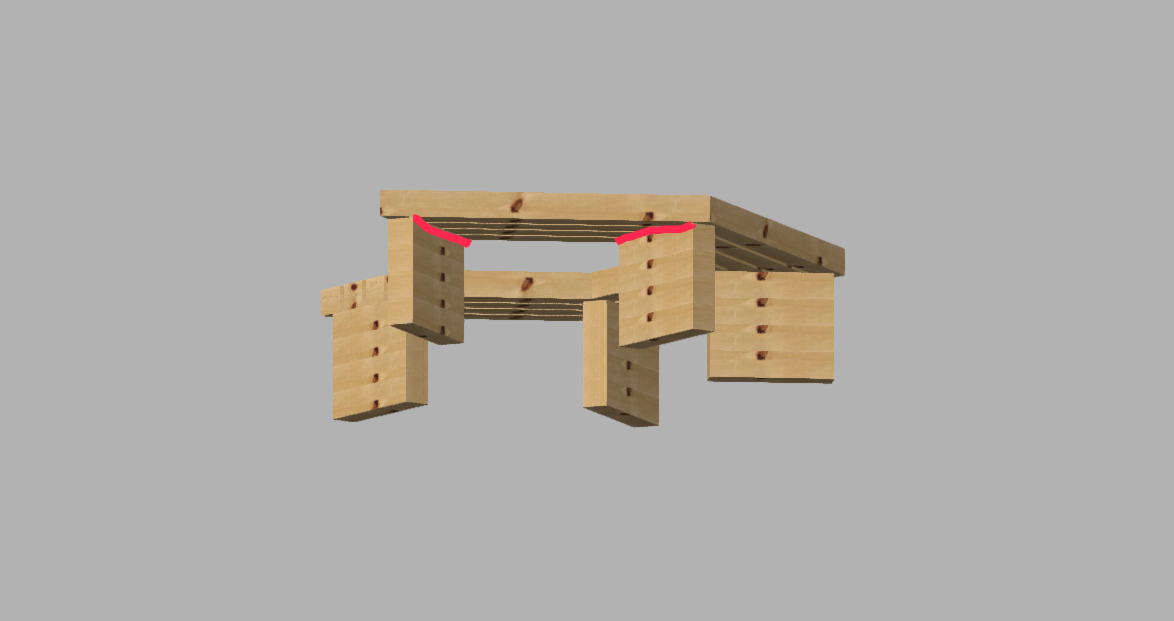

כל רגל בנוייה מ 4 קורות, שמחוברות זו לזו בברגים (יש טעם להוסיף דבק ?). הברגים יוחדרו מלמטה (בתוך שקע מקדים וכמובן קידוח מקדים) כך שהם לא יראו. הקורה העליונה שמשמשת גם לחיבור בין שני סגמנטים תחובר ב 8 ברגים לקורות הסגמנטים. זו נקודת תורפה בתכנון שאשמח לשמוע דעות לגביה. המחשבה שלי היא שלא מופעלים הרבה כוחות על אזור החיבור, כשהספסל מותקן ועומד סטטי במקומו, אבל יתכן כמובן שאני טועה.
לגימור חשבתי להשתמש בשמן דק.
אשמח לכל הערה הצעה תובנה וביקורת שעולה בדעתכם.
אפשר לראות את המודל בתלת מימד ובאופן דינמי כאן: https://a360.co/3XPxxyk
===============================================================
המשך
===============================================================

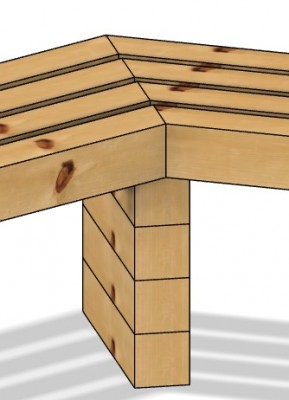

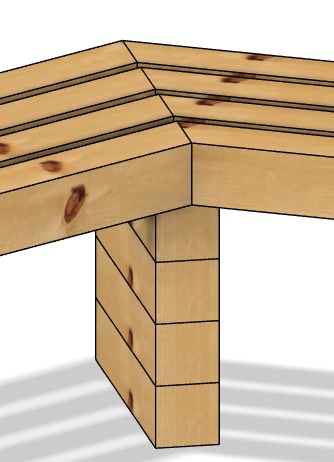

אחרי התדיינויות ארוכות ה"לקוח" מעוניין, משיקולים עיצוביים, ש 3 הרגליים המרכזיות יראו כך:
מהעצות הטובות שקיבלתי כאן נראה שכדאי לחזק כל רגל עם פרזולי זוית מתאימים (אני מתכוון לחזק כל רגל ב 8 זויות, 4 מכל צד).
שאלתי הראשונה: האם 8 פרזולים מסיביים לכל רגל יספקו את היציבות הנדרשת או שחובה גם לחבר בברגים את הקורה העליונה של כל רגל לקורות המושב ?

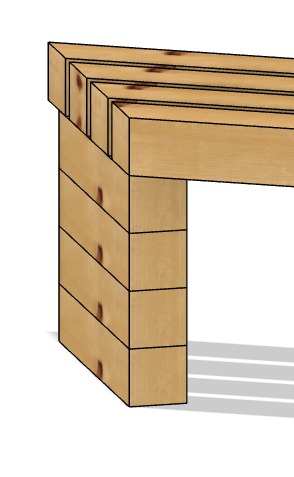

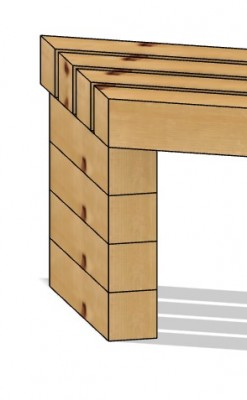

באופן דומה הזה העיצוב שנקבע ל 2 הרגליים הצידיות:
כאן ניתן לחזק בפירזולי זוית רק מהצד הפנימי, כך שנראה לי הכרחי גם לחבר בברגים את הקורה העליונה של כל רגל לקורות המושב. שאלתי השנייה היא לגבי חיבור זה.
שאלתי השנייה: האם 4 מוטות הברגה 10 מ"מ, שעוברים ב 4 קדחים, כל קדח דרך כל 4 קורות הרגל, ומוברגים ל 4 אינסרטים (נניח 40 מ"מ עומק) בקורות המושב, יתנו את היציבות הדרושה ?
===============================================================
תוצאות ומעט מסקנות
===============================================================
סיימתי את הפרוייקט שהתחיל מערימת חומר (הכל דאגלאס פיר 90X90 מ"מ) חתוך למידה
https://photos.app.goo.gl/ShHng5ZhXvUWnDEU7
בשלב הראשון בוצע גימור.
לאחר מכן קידוח קורות הרגליים
https://photos.app.goo.gl/e2bgQdjWS1cC5Ssc9
https://photos.app.goo.gl/krxb76MCzQv6Tqxx7
נעזרתי בג'יג שבגלל החופש הרב שהיה בו היה חסר תועלת
https://photos.app.goo.gl/75ubGgJcNCfU95ng9
הרכבת הרגליים
https://photos.app.goo.gl/4x4A2R3CGyN4WTsF7
הנחת קורות המושב
https://photos.app.goo.gl/XkBPHyTbjg6nQZzQ8
הרכבת הרגליים שמשמשות גם לחיבור קורות המושב זו לזו
https://photos.app.goo.gl/gCsL6BnSv6fkdacD6
https://photos.app.goo.gl/9L5FxBkpZ5x4FiBH8
הספסל המורכב לפני העברתו למקומו הסופי
https://photos.app.goo.gl/4w6cXkdV7eDPsKdr9
הספסל במקומו הסופי
https://photos.app.goo.gl/FSYE1ZHRC5Sv5UmP9
מסקנות שלי מהפרוייקט:
1. הקדשתי זמן רב מאד לתכנון. זמן התכנון היה ארוך מזמן הביצוע. זמן התכנון היה ארוך גם בגלל הגרסאות השונות שניסיתי וגם כי עבדתי עם Fusion 360 ללא נסיון קודם.
לטעמי זמן התכנון הוכיח את עצמו. כל מה שנדרש לפרוייקט (עץ, קשיחים, חומרים מתכלים, כלים) הוזמן והגיע לפני הפרוייקט ולא חסר דבר. בנוסף לא היו הפתעות בזמן הביצוע.
לא נדרשתי לעשות שינויים או אילתורים (כמובן שהיו טעןיות וסטיות בעבודה אבל לא בתכנון).
2. שיטת החיבור בה השתמשתי: חיבור באמצעות זוויות מתכת, יצרה חיבור גמיש. חשבתי שהחיבור יהיה הרבה יותר קשיח, אך למרות מספר הזויות (8 לכל רגל) התוצאה הסופית גמישה.
לספסל שעומד במקום ולא מיועד להזזה זה בהחלט חיבור מספיק טוב. כיוון שהספסל עומד על משטח מהודק מכוסה חצץ, החיבור הגמיש אפשר לספסל להתאים את עצמו לפני השטח.
הגמישות של המבנה הקשתה את העברתו למקומו הסופי.
תודה על העזרה והטיפים שקיבלתי פה !
