את השם "בורג צרגה" (Cross Dowel) או "אום חבית" (Barrel Nut), שהוא אחד מהחיבורים הנפוצים במיטות עץ הניתנות לפירוק, שמעתי (או יותר נכון קראתי) לראשונה בפורום הזה...
היו מספר שאלות על הנושא בעבר, וגם ג'יגים שהחברים יצרו לשימוש בחיבור כזה, ותמיד רק קראתי לידע כללי אך לא יצא לי להתעסק בכך.
בתקופה האחרונה תכננתי לבנות מיטת קומתיים לילדים שלי. כבר התחלתי לעשות תוכנית במחשב, וקניתי כמה ברגי צרגה כדי להבין איך לעבוד איתם וכיצד לתכנן את החיבורים, וחיפשתי מידע בפורום.

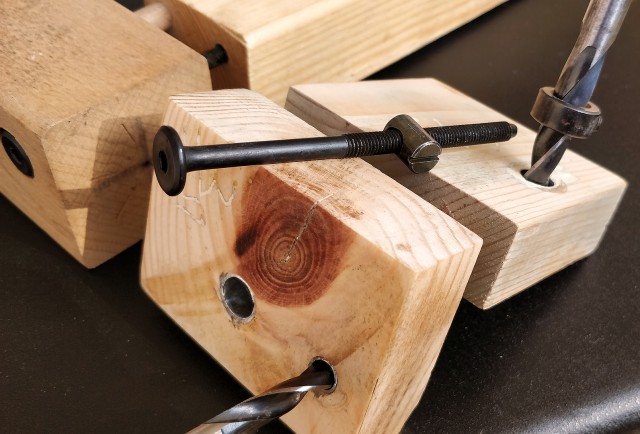

לאלה שנתקלים לראשונה בנושא הזה - על מנת ליצור קדח מדויק בעץ, כך שהבורג והאום יפגשו במיקום מדויק, ובעיקר כשיש לא מעט קידוחים כאלה במיטה למשל, כדאי להכין ג'יג מתאים שיעזור בקידוח מהיר ומדויק.
אז הכנתי ג'יג כזה, אך לבסוף לא יצא לי להשתמש בו, מלבד ניסיונות על שאריות עצים, מכיוון שלבסוף קיבלנו מיטת גלריה מחברים, ואשתי העדיפה שארד מהנושא הפעם...
לא נורא, בטוח שיהיה לו שימוש בעתיד.ישנם שני דברים מיוחדים מבחינתי בג'יג הזה:

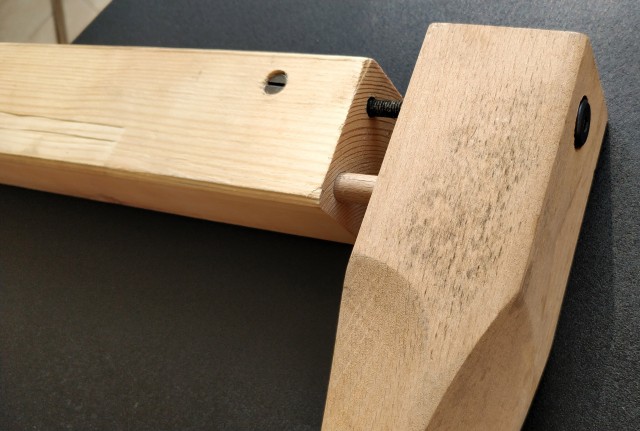

1. הוא בנוי משני חלקים הניתנים לפירוק, ולכן יש לו שימוש כפול: לקידוח של בורג הצרגה, וגם קידוח לדיבל עץ - ובהתאמה לשני חלקי העץ המיועדים לחיבור.

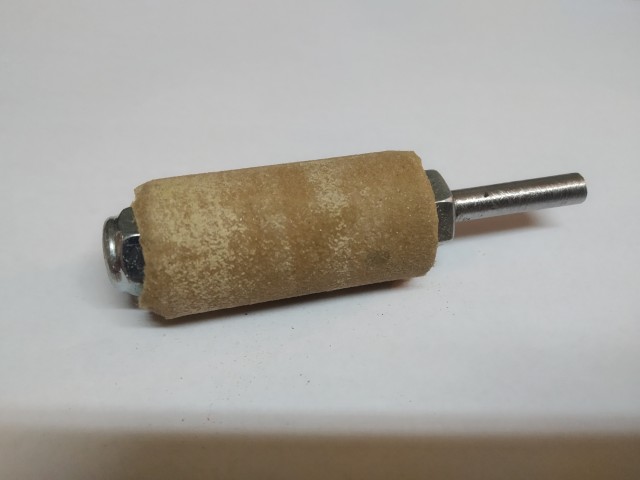

2. להכנת ג'יגים שונים בסגנון הזה, שיש בהם מוביל קידוח, יש צורך בצינורות מתכת המתאימים בקוטר למקדחים הרצויים. אני לא יודע כמה זה קשה למצוא בחנויות, אך כשהכנתי את הג'יג חיפשתי בג'אנקיאדה שלי צינורות, ובסוף נתקלתי בכמה חלקים (שלדעתי יש לרובינו זרוקים בבית אך גם קל להשיג), והם פתרו לי את נושא הצינורות בצורה דיי מדויקת וטובה. אשמח לשמוע את דעתכם על הרעיון.
אז כמו שאתם כבר מכירים אותי, תיעדתי בוידאו את ההכנה של הג'יג (למי שמעוניין לצפות), או שתסתפקו בתמונות שלמטה.
הסרטון מציג את המידות, תהליך ההכנה, ולבסוף ניסיון של השימוש. זכרו כי הצופים הם עם רמות ידע שונות, ולא בהכרח מבינים כיצד החיבור נעשה, ולכן ישנם חלקים שייראו לכם "מיותרים" אך לדעתי מועילים לאחרים.
נ.ב - בחרתי בחתיכת עץ לא הכי מתאימה לפרויקט כזה, אך למזלי הכל הסתדר...
הסרטון:
https://youtu.be/ttWimGhXwHU
שקט כאן לאחרונה. המשיכו לשתף בפרויקטים שלכם...
איציק.
