עזרה בתכנון שולחן / תחנת עבודה למסור גרונג פנדל

זה המקום לספר מה ניגרתם היום, לתעד את הפרויקטים שלכם, לשאול שאלות ולקבל תשובות.

עזרה בתכנון שולחן / תחנת עבודה למסור גרונג פנדל

הודעהעל ידי itzikdiy » 31 יולי 2020, 21:11

היי חברים,

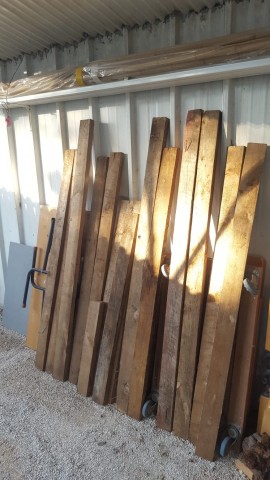

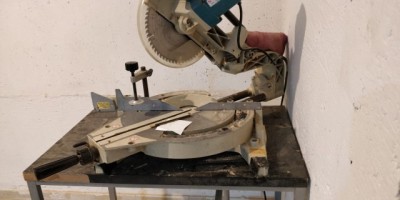

יש לי כמה לוחות עץ שנאספו, פרופיל בסביבות 10*5 (בתמונה הראשונה). חשבתי להשתמש בהם לפרויקט שלא דורש השקעה בהם מלבד הוצאת מסמרים ואולי שיוף קל (ללא הקצעה) ולבנות תחנת עבודה למסור גרונג פנדל שיש לי (בתמונה), שתכננתי לבנות מזמן.
כמובן שהרשת מלאה בדוגמאות, אך חשבתי לשמוע את דעתכם.

1. אני רוצה לעשות את כל התחנה ברוחב 2 מטר סה"כ. האם לעשות שולחן ברוחב כזה הוא סביר ויכול להספיק או קצר מידי? (במידה ואחתוך משהו שמצריך יותר מקום מצד ימין, אוכל לגרור את השולחן לצד. בעקרון יש מקום, אבל אני לא רוצה לעבור את ה2 מטר כי יש פינה כלשהי שהוא נכנס. (רוב העבודות שלי לא עם לוחות ארוכים, אבל יש תוכניות לבניית מיטה וכאלה פה ושם)
2. האם לעשות את שתי ההגבהות של התמיכה בצידי המסור באותו הרוחב או אולי צד אחד רחב יותר על חשבון השני (סה"כ 2 מטר כולל המסור באמצע כמו שכתבתי)?
3. חשבתי על גובה משטח החיתוך של המסור והצדדים - 78 ס"מ. גובה טוב?

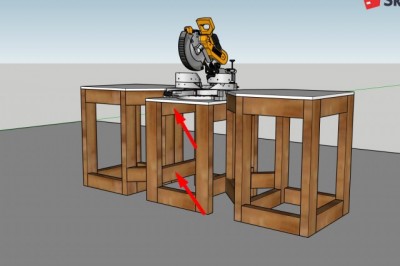

5. בדקתי את מידות המסור כאשר הוא בזווית הקיצונית (45 מעלות) כדי לדעת כמה מקום הוא צריך בצדדים כדי לזוז חופשי, ואפשר לראות למטה את התוכנית הראשונית שעשיתי. חשבתי לעשות 3 יחידות שיתחברו בברגים במקום שמסומן בחיצים אדומים (יחידות שיהיה לי קל לנייד אם אצטרך). הרצפה שם לא הכי ישרה, אז חשבתי לשים לכל יחידה 4 רגליות פילוס כדי לפלס בקלות כל יחידה לגובה המשטח של המסור, ואז לחבר. השקעה מוגזמת?
7. ניתן לעשות את כל המשטחים חתוכים ב90 מעלות ללא זויות כמו בתמונה האחרונה, אבל אז אצטרך להשאיר מצידי המסור עוד כ-12 ס"מ בכל צד כדי לתת לו לזוז בחופשיות. עדיף להשאיר רווח בצדדים, או עדיף שמשטח העבודה יהיה המשכי וצמוד למסור כמו בשרטוטים, אבל עם אלכסונים? (יותר עבודה...)
8. לוותר על 3 החלקים ולעשות הכל כחלק אחד?

מה דעתכם על האופציות וצורת הבנייה?
תודה! (מזכיר שאני חובב שעושה פרויקטים פה ושם וזה לא לעבודה יום יומית)

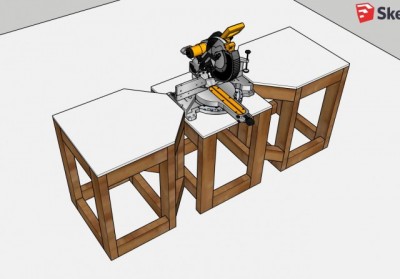

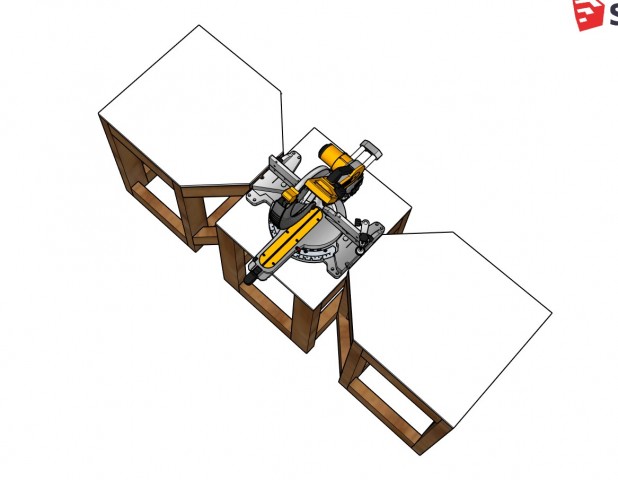

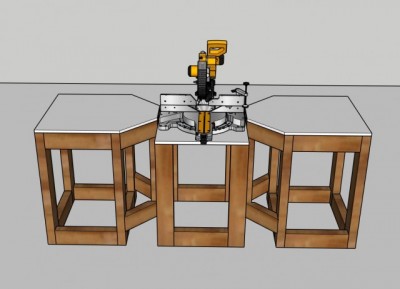

אופציה 1 (עם אלכסונים, צמוד למסור):

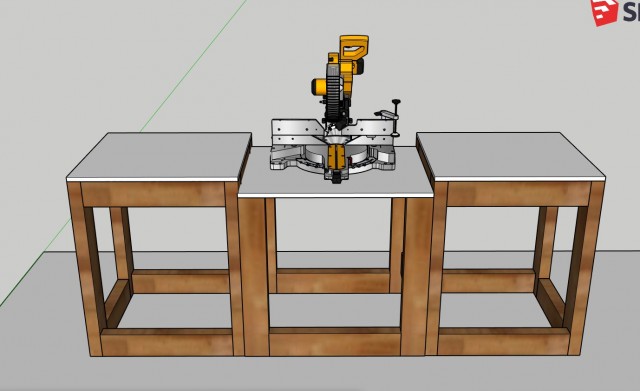

אופציה 2 (חיתוכים ישרים, אבל עם רווח למסור בצדדים):
קבצים מצורפים
אופציה שניה - רווח גדול יותר למסור ללא אלכסונים
Itzik's DIY Ideas - רעיונות עשה זאת בעצמך ונגרות
ערוץ יוטיוב - https://www.youtube.com/c/itziksdiyideas
בלוג - https://www.itzikdiy.com
סמל אישי של המשתמש
itzikdiy
סופר משתמש

הודעות: 192
הצטרף: 12 ינואר 2019, 11:44

Re: עזרה בתכנון שולחן / תחנת עבודה למסור גרונג פנדל

הודעהעל ידי rondadon » 31 יולי 2020, 23:18

מתוך סקרנות, דווקא בתור חובב, ובעל מקום מוגבל, למה לא ללכת לכיוון של מתקן מתקפל?

למשל זה (לא צריך כזה ''מפואר'', אבל העיקרון...)

https://youtu.be/dd8kpvZ3zWU

Sent from my POCOPHONE F1 using Tapatalk
rondadon
סופר משתמש

הודעות: 128
הצטרף: 26 אפריל 2019, 21:04

Re: עזרה בתכנון שולחן / תחנת עבודה למסור גרונג פנדל

הודעהעל ידי rondadon » 31 יולי 2020, 23:20

וזה דוגמה לאחד ''פשוט'' יותר, שמשתמש בחומרים דיי דומים למה שיש לך זמין

https://youtu.be/E4dMfi2KHoQ

Sent from my POCOPHONE F1 using Tapatalk
rondadon
סופר משתמש

הודעות: 128
הצטרף: 26 אפריל 2019, 21:04

Re: עזרה בתכנון שולחן / תחנת עבודה למסור גרונג פנדל

הודעהעל ידי itzikdiy » 31 יולי 2020, 23:31

rondadon כתב:מתוך סקרנות, דווקא בתור חובב, ובעל מקום מוגבל, למה לא ללכת לכיוון של מתקן מתקפל?

למשל זה (לא צריך כזה ''מפואר'', אבל העיקרון...)

https://youtu.be/dd8kpvZ3zWU

Sent from my POCOPHONE F1 using Tapatalk
שאלה טובה.
קודם כל, גם המתקן שתכננתי דורש יותר חומר מאשר מתקפל (כך נראה), אבל מכיוון שאלו עצים לא ברמה גבוהה שנמצאו, זה גם שיקול לבנות משהו יותר רציני בלי הוצאה גדולה.

לגבי המקום המוגבל, אפרט קצת יותר.
בעקרון, אני גר בבניין ואני מנגר למטה במקלט של הבניין. (התברכתי בשכנים מפרגנים, ואני גם תורם לא מעט לבניין מזמני הפרטי בתיקונים שונים)
יש במקלט שטח לא קטן, אז כן יש מקום, אבל בכל זאת זה לא מקום פרטי שלי אז לא רציתי להתפרע בגודל ורציתי משהו שייכנס בפינה שיש בה 2 מטר בלי לבלוט, ולכן הגבלתי את האורך.
אפשר לעשות מתקפל אבל אולי זו סתם התעסקות מיותרת עם צירים ואולי מעט פחות יציב, כאשר אני יכול לבנות אחד קבוע. אין כלום בחלל המקלט חוץ מזה...

אבל תודה רבה על הרעיון! (אשקול בכל זאת)

Sent from my ONEPLUS A5010 using Tapatalk
Itzik's DIY Ideas - רעיונות עשה זאת בעצמך ונגרות
ערוץ יוטיוב - https://www.youtube.com/c/itziksdiyideas
בלוג - https://www.itzikdiy.com
סמל אישי של המשתמש
itzikdiy
סופר משתמש

הודעות: 192
הצטרף: 12 ינואר 2019, 11:44

Re: עזרה בתכנון שולחן / תחנת עבודה למסור גרונג פנדל

הודעהעל ידי zDanielz » 01 אוגוסט 2020, 10:57

אני גם הייתי בוחר במתקפל, זה גם פותר אותך מהצורך בפילוס השולחן(גם אם הוא לא מפולס כל היחידה לא מפוסלת ביחד).
אבל אם אתה בוחר בשני, לדעתי תוסיף לו כמה מדפים ודלתות שיהיה כבר מקום לאחסון גם.
ובנוגע ליחידות, הייתי עודה את כולם על גלגלים וכל יחידה מתחברת עם קליפסים/סגרים/לא יודע איך קוראים לזה, ככה תוכל להרחיק אותם אחד מהשני לחיתוך לוחות ארוכים או למקם אותם במקומות אחרים בחלל אם נדרש/ להשתמש בהם סתם כשולחן עבודה.
zDanielz
סופר משתמש

הודעות: 228
הצטרף: 26 ספטמבר 2017, 11:51

Re: עזרה בתכנון שולחן / תחנת עבודה למסור גרונג פנדל

הודעהעל ידי הנגר הערום » 01 אוגוסט 2020, 11:27

אינני אתיחס לבנית השולחן, אבקש להסב את תשומת לבך דוקא למקום הצבתו.
מאד אצילי מצד השכנים לאפשר לך לעיבוד במקלט!
מנסיוני האישי, לפני כשנה-שנה וחצי היה מצב ביטחוני מתוח ופקחי עיריה עשו סיורים במיקלטים של בתים משותפים. מיותר לציין שהמקלט היה עמוס בחפצים ולמרות שהיה מספיק מקום לאכלס את כל הדיירים במיקרה הצורך, קבלנו צו מוגבל בזמן לפינוי מוחלט למעט אמצעי ישיבה ומקרר שנמצא שם.
מאחל לכולם מצב ביטחוני שקט ורגוע אך לא להתעלם מן האפשרות הנ"ל.
סמל אישי של המשתמש
הנגר הערום
משתמש ותיק

הודעות: 98
הצטרף: 29 יוני 2020, 19:15

Re: עזרה בתכנון שולחן / תחנת עבודה למסור גרונג פנדל

הודעהעל ידי itzikdiy » 01 אוגוסט 2020, 12:55

דניאל, אחלה רעיון עם הקליפסים. אבדוק את זה!

הנגר הערום, צודק, נקודה חשובה. לא ציינתי, אך הבניין עבר שיפוץ וחיזוק של תמ"א 38 ולכן לכל דירה ישנו ממ"ד פרטי בדירה. לכן, המקלט לא בשימוש כבר ואפילו היה תכנון להפוך אותו למועדון דיירים, אך הוחלט שלא עקב מצבו שהצריך השקעה רבה מידי. הוא גם כבר לא ממש עומד בתקן של מקלט רגיל לאחר מה שעבר בתמ"א.
בכל זאת, חשבתי על זה בדיוק בתקופה שכתבת שהמצב הבטחוני התערער, שאולי סתם אורחים בבניין יצטרכו לרדת לשם במצב חירום. לכן יש בו חלל גדול שאינו נעול (ושם הכל ריק חוץ מהשולחן שאני מתכנן) ויש עוד חדר פנימי שנעול עם כלי העבודה.
תודה!

Sent from my ONEPLUS A5010 using Tapatalk
Itzik's DIY Ideas - רעיונות עשה זאת בעצמך ונגרות
ערוץ יוטיוב - https://www.youtube.com/c/itziksdiyideas
בלוג - https://www.itzikdiy.com
סמל אישי של המשתמש
itzikdiy
סופר משתמש

הודעות: 192
הצטרף: 12 ינואר 2019, 11:44

Re: עזרה בתכנון שולחן / תחנת עבודה למסור גרונג פנדל

הודעהעל ידי הנגר הערום » 01 אוגוסט 2020, 13:13

צהריים טובים איציק,
אם כך, המצב מצוין ומה שהיה מיקלט בהחלט אפשר להתיחס אליו כמחסן משותף וטוב שיש לך חלל עבודה.
תהנה!
סמל אישי של המשתמש
הנגר הערום
משתמש ותיק

הודעות: 98
הצטרף: 29 יוני 2020, 19:15

Re: עזרה בתכנון שולחן / תחנת עבודה למסור גרונג פנדל

הודעהעל ידי itzikdiy » 01 אוגוסט 2020, 13:21

הנגר הערום כתב:צהריים טובים איציק,
אם כך, המצב מצוין ומה שהיה מיקלט בהחלט אפשר להתיחס אליו כמחסן משותף וטוב שיש לך חלל עבודה.
תהנה!
תודה! כמי שגדל בבית פרטי ואוהב לבנות דברים, זה מבחינתי כרגע הדבר הכי טוב שיכול היה לקרות לי.

Sent from my ONEPLUS A5010 using Tapatalk
Itzik's DIY Ideas - רעיונות עשה זאת בעצמך ונגרות
ערוץ יוטיוב - https://www.youtube.com/c/itziksdiyideas
בלוג - https://www.itzikdiy.com
סמל אישי של המשתמש
itzikdiy
סופר משתמש

הודעות: 192
הצטרף: 12 ינואר 2019, 11:44

Re: עזרה בתכנון שולחן / תחנת עבודה למסור גרונג פנדל

הודעהעל ידי Edi » 01 אוגוסט 2020, 17:51

כמה נקודות מנסיוני
1. אורך 2 מ׳ לדעתי קצר מדי, אולי שווה לשקול יחידה נוספת או חמור בגובה מתאים, מיקום המסור צ״ל ב2/3 הדרך לטובת הinfeed ראה 2
2. רצוי לעבוד עם infeed ו outfeed קבועים בד״כ מצמצם טעויות ומאפשר את סעיף 3
3. אחד היתרונות של פנדל הינו האפשרות לקבוע stop point ממשיכים את הסרגל המקורי של הפנדל לכיוון הoutfeed ומאפשרים כליבה או כל אפשרות אחרת של מעצור, כך תוכל לבצע חיתוך חוזר מדויק וללא מדידה, יש הרבה סרטונים שמסבירים זאת, לא שווה לעשות שום עמדה לפנדל ללא היכולת הזו
Edi
סופר משתמש

הודעות: 650
הצטרף: 10 נובמבר 2018, 22:34
