תיעוד בניית שולחן נגרות מסורתית Moravian Workbench

זה המקום לספר מה ניגרתם היום, לתעד את הפרויקטים שלכם, לשאול שאלות ולקבל תשובות.

תיעוד בניית שולחן נגרות מסורתית Moravian Workbench

הודעהעל ידי אמיר ח. » 20 אפריל 2020, 11:56

שלום לכולם,

נגר אמן בשם Will Myers התעניין באוסף שולחנות נגרות מסורתית הנמצא בכפר להיסטוריה צ'כית שנקרא Old Salem שנמצא בצפון קרולינה. מאז הוא מעביר קורסים לבניית שולחן נגרות בסגנון Moravian. להלן קישור לדף Moravian Workbench Plans and Resources

מדובר בשולחן נייד שניתן לפרק ולהעביר ממקום למקום. מה שמדהים זה שלמרות שהשולחן בנוי מחלקים נפרדים (מה שעוזר לנייד או לאחסן אותו בשעת הצורך) אך כשמרכיבים את כל החלקים מקבלים שולחן כבד, מאסיבי ויציב מאוד.
השולחן מאופיין בכך שהרגליים שלו בזווית 16 מעלות, מה שתורם עוד יותר ליציבות.
השולחן בנוי לפי שיטות חיבור מסורתיות ובעזרת כלים ידניים בלבד.

המַחְבָּרִים שנעשו בשולחן זה הן:
* Bridle Joint: עבור הקושרת העליונה ברגלי השולחן.
* Through Mortise&Tenon: סין וגרז פתוח משני הצדדים, עבור הקושרת האמצעית ברגלי השולחן.
* Drawbore Mortise&Tenon: זה הפין (דיביל) שמחזק את ה- Mortise&Tenon של הקושרת האמצעית, הטריק הוא לקדוח את החור בהזחה קטנה כלפי כתף ה- Tenon, מה שיוצר מחבר חזק מאוד.

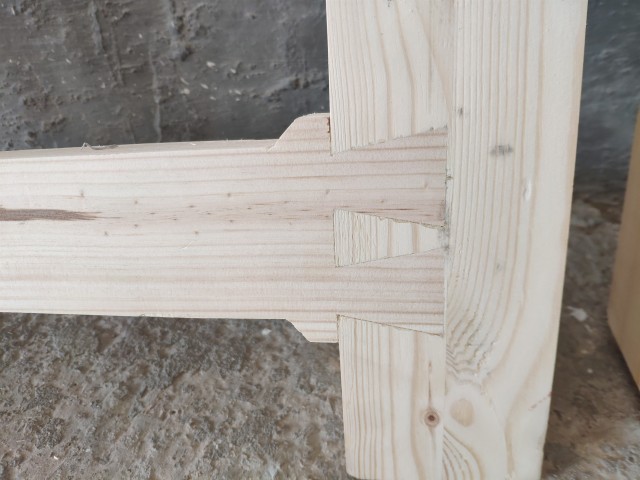

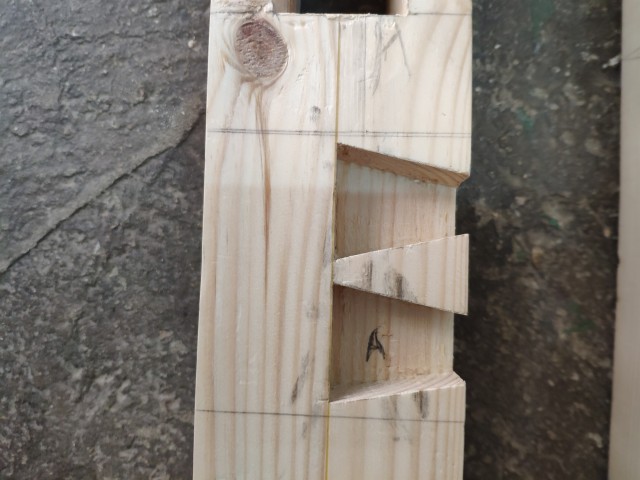

* Dovetail: עבור הקושרת התחתונה ברגלי השולחן.
* Tusked Mortise&Tenon: אלו הן המַפְתְּחוֹת בצורת טריז שמחזיקות את כל השולחן, שנמצאים בקושרות הארוכות המחברות בין רגלי השולחן.

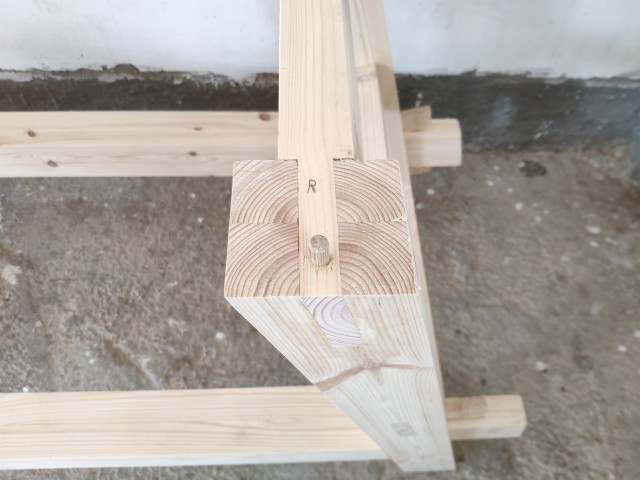

המשטח העליון ושוקת הכלים מחוברים לרגלי השולחן בעזרת דיבילים הקבועים אך ורק ברגלי השולחן. מה שמאפשר פירוק, הרכבה ואחסון השולחן בקלות.

בקשר למלחציים, השולחן המקורי הצטייד במלחצי רגל (Leg Vise), אך אני בחרתי לבנות מלחציים קדמיים (Face Vise) בסגנון Nicholson Vise שמשתמש במוט הברגה ובמוביל אחד בלבד.

כל השולחן בנוי מ-7 קורות אורן 5x10 מוקצעות.
לקח לי שלושה שבועות לבניית השולחן, עבודה של שעתיים ביום. מה שלקח הכי הרבה זמן זו ההקצעה הידנית וההדבקות. גם יצירת המחברים לקח לא מעט זמן, כי כל ה- Mortises בזווית 16 מעלות! אני מאמין שאם זו הייתה עבודה יומית ומרוכזת אז אפשר לבנות את השולחן תוך שבוע ימים בלבד.

ברצוני לפרגן וגם להודות לאורן, שכתב בלוג באתר "דאבטולס", ובו הוא תיאר את תהליך בניית שולחן כזה, מה שנתן לי השראה ודחיפה לבנות את השולחן שלי.

אני מצרף הרבה תמונות מתיעוד תהליך הבניה.
מקווה שהשולחן ימצא חן בעיניכם.
כל שאלה\הערה\הצעה תתקבל בברכה.
תודה רבה.
אמיר ח.
סופר משתמש

הודעות: 521
הצטרף: 01 אוגוסט 2017, 18:25

Re: תיעוד בניית שולחן נגרות מסורתית Moravian Workbench

הודעהעל ידי אמיר ח. » 20 אפריל 2020, 12:01

תמונות מתהליך הבניה:
קבצים מצורפים
Pic (1).jpg

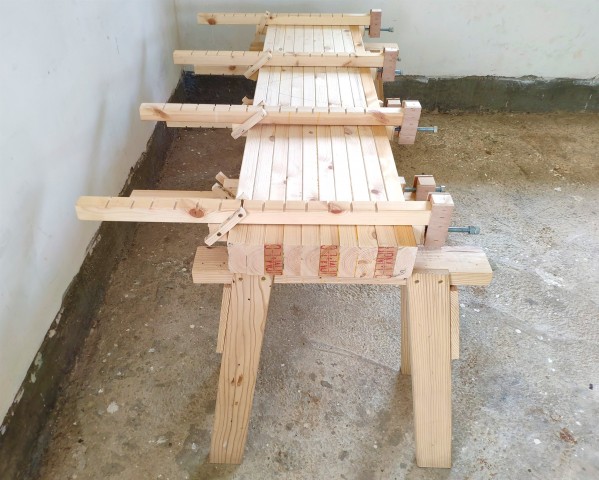

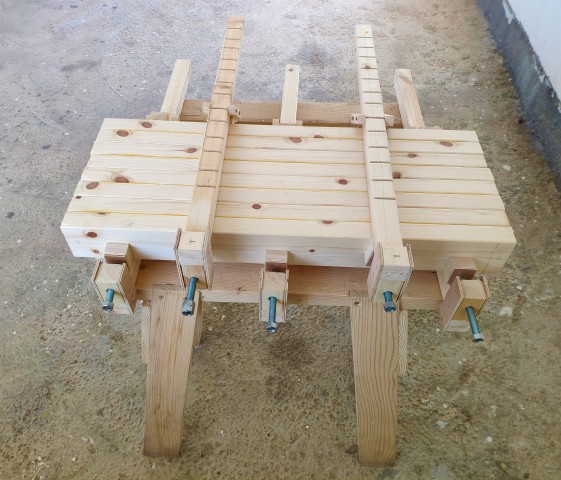

הדבקת משטח העבודה בעזרת כליבות ביתיות.
Pic (2).jpg

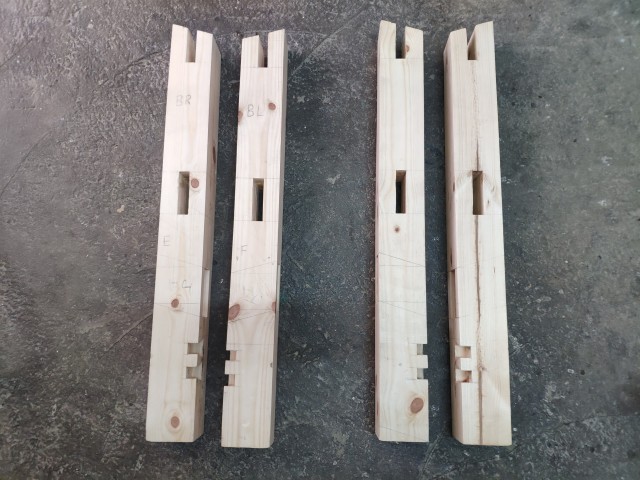

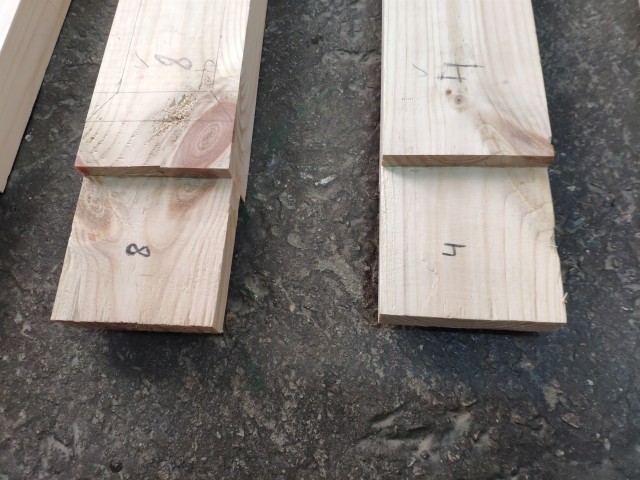

הדבקת קורות הרגליים בזוגות.
Pic (3).jpg

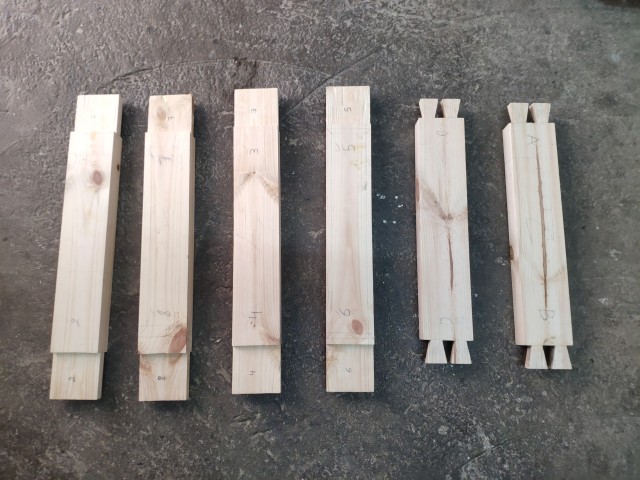

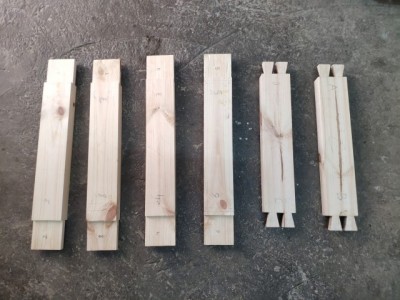

קושרות לרגליים
Pic (4).jpg
Pic (5).jpg
Pic (6).jpg
Pic (8).jpg
Pic (10).jpg

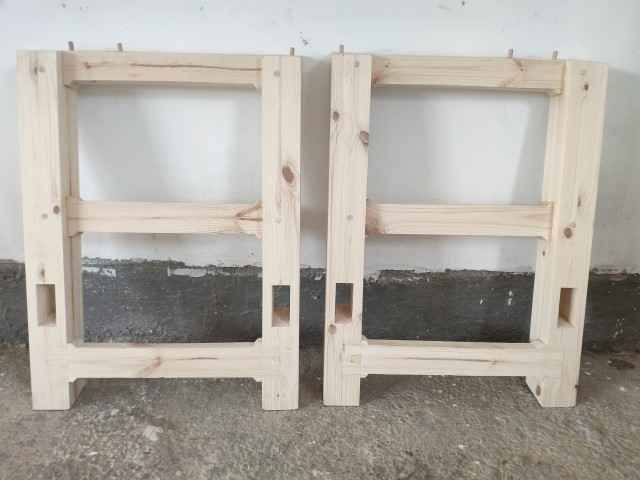

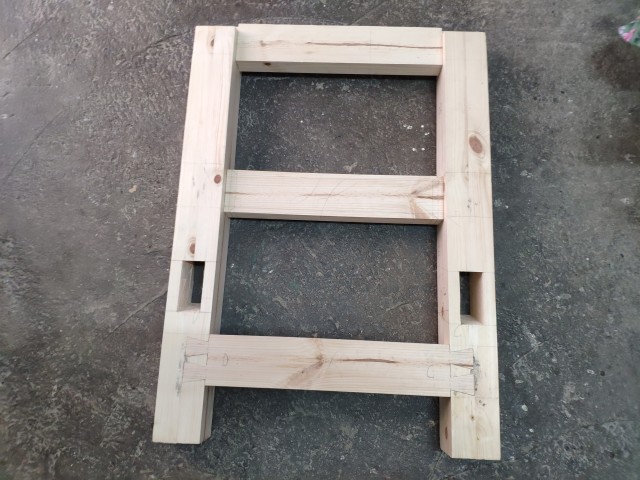

רגל מורכבת
אמיר ח.
סופר משתמש

הודעות: 521
הצטרף: 01 אוגוסט 2017, 18:25

Re: תיעוד בניית שולחן נגרות מסורתית Moravian Workbench

הודעהעל ידי אמיר ח. » 20 אפריל 2020, 12:04

המשך תמונות:
קבצים מצורפים
Pic (11).jpg
Pic (12).jpg
Pic (16).jpg

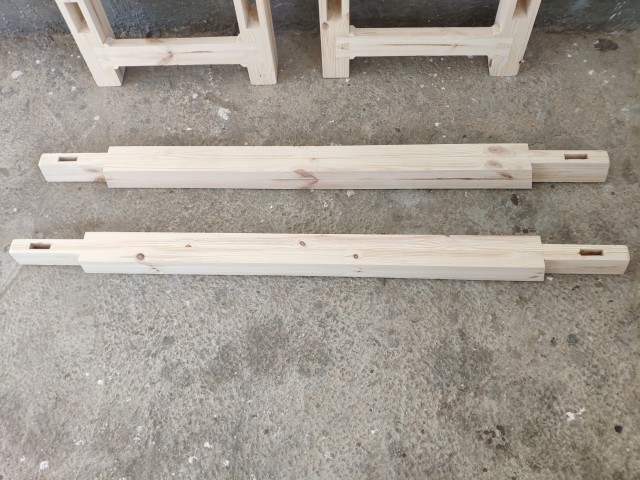

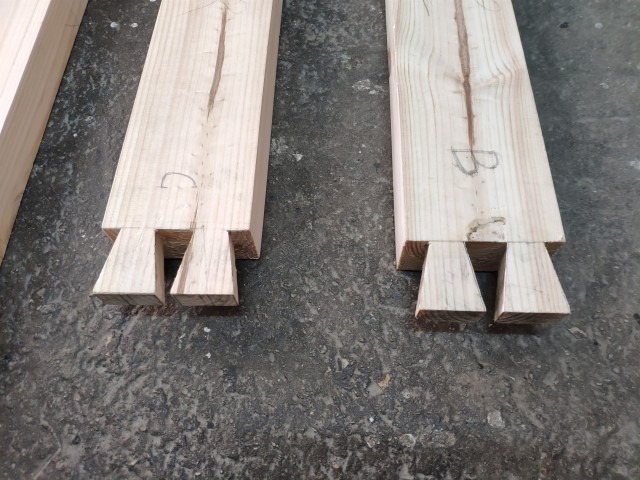

קושרות ארוכות
Pic (18).jpg

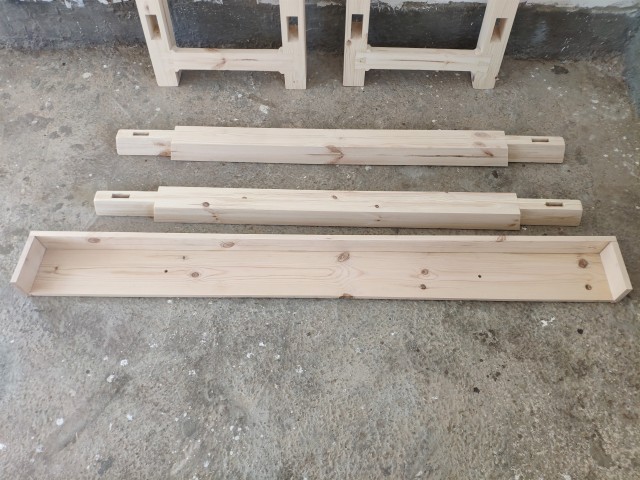

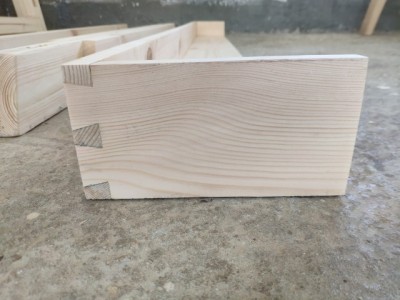

שוקת כלים
Pic (19).jpg
Pic (21).jpg

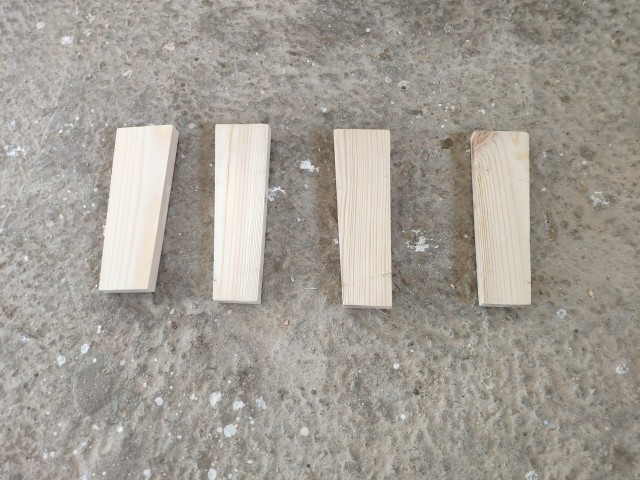

מפתחות או טריזים
Pic (22).jpg

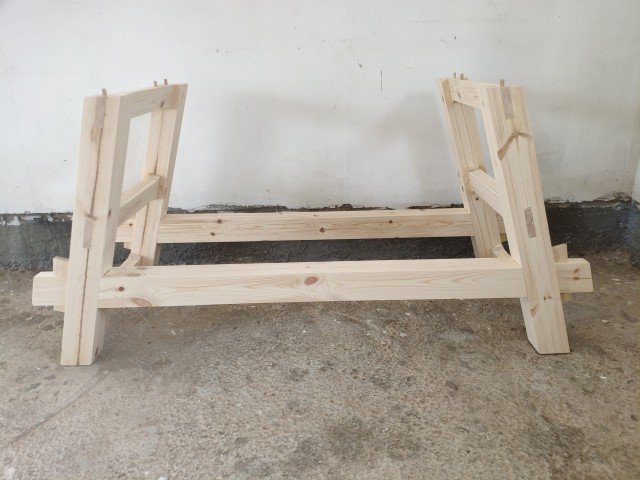

רגלי השולחן מחוברות
Pic (26).jpg

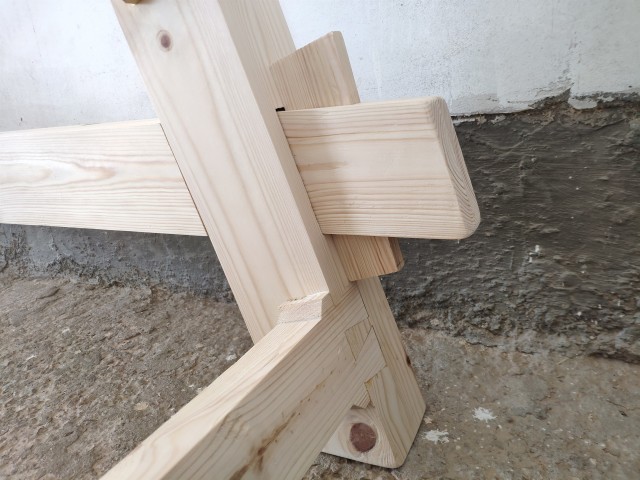

מבט מקרוב לטריז המחבר את הקושרת הארוכה לרגל השולחן
אמיר ח.
סופר משתמש

הודעות: 521
הצטרף: 01 אוגוסט 2017, 18:25

Re: תיעוד בניית שולחן נגרות מסורתית Moravian Workbench

הודעהעל ידי אמיר ח. » 20 אפריל 2020, 12:07

המשך תמונות:
קבצים מצורפים

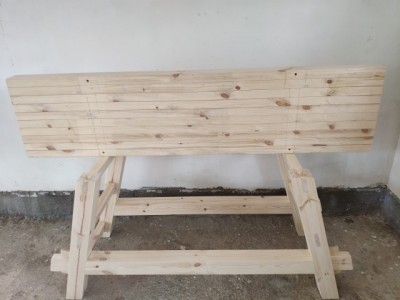

Pic (28).jpg
Pic (29).jpg
Pic (32).jpg

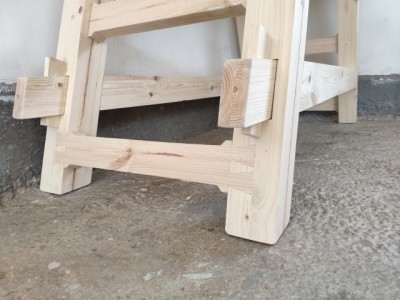

Pic (40).jpg
Pic (41).jpg
Pic (42).jpg
Pic (36).jpg

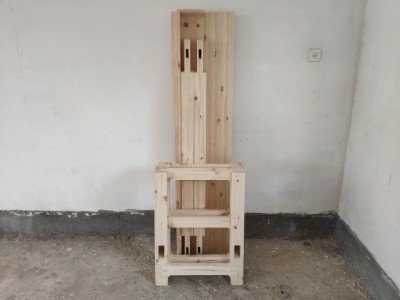

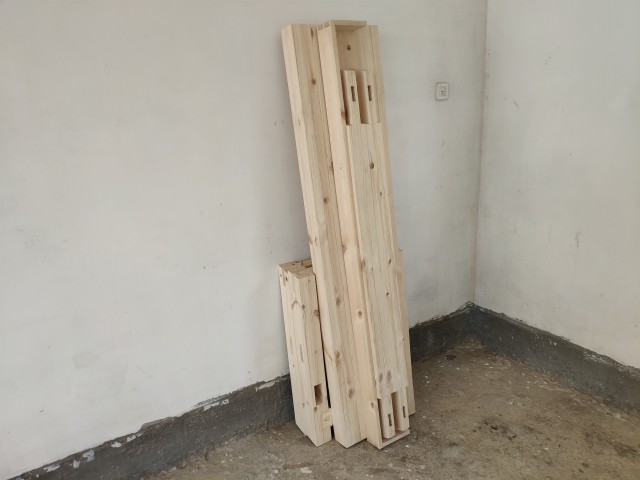

השולחן מפורק ומאוחסן
Pic (39).jpg
אמיר ח.
סופר משתמש

הודעות: 521
הצטרף: 01 אוגוסט 2017, 18:25

Re: תיעוד בניית שולחן נגרות מסורתית Moravian Workbench

הודעהעל ידי אמיר ח. » 20 אפריל 2020, 12:11

המשך תמונות, תודה רבה.
קבצים מצורפים
Pic50 (1).jpg

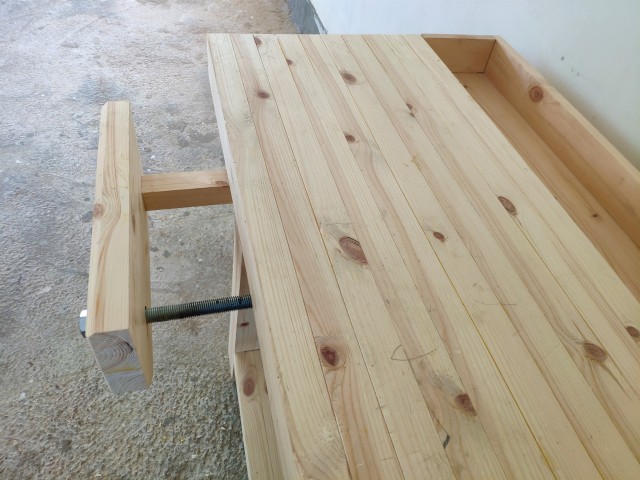

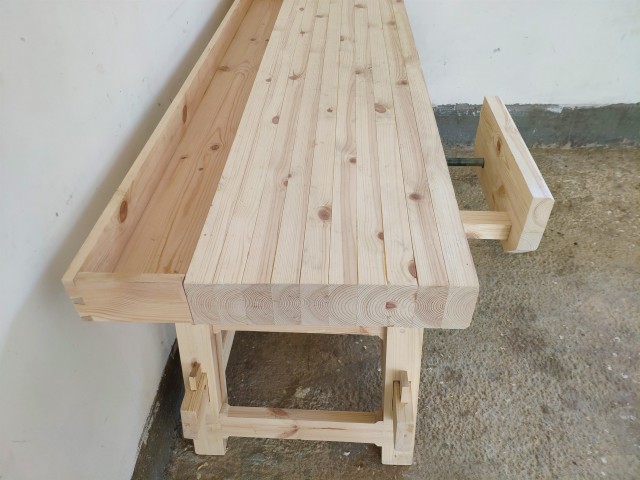

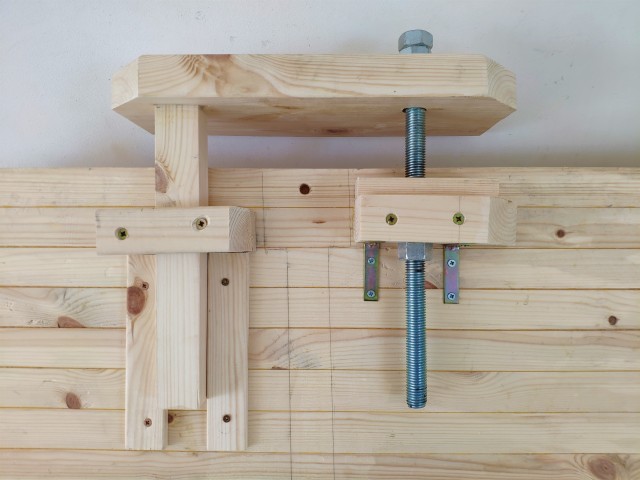

המלחציים

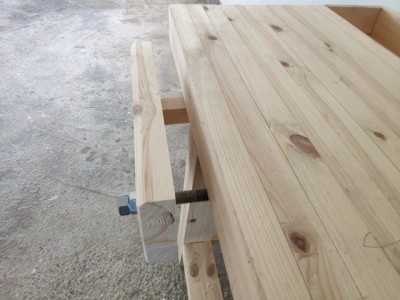

Pic50 (2).jpg
Pic50 (5).jpg
Pic50 (6).jpg

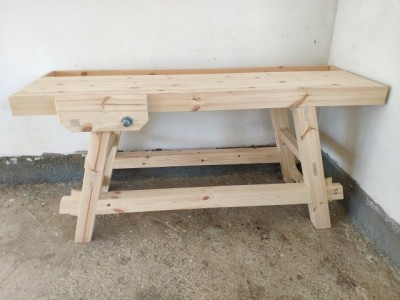

Pic50 (7).jpg
אמיר ח.
סופר משתמש

הודעות: 521
הצטרף: 01 אוגוסט 2017, 18:25

Re: תיעוד בניית שולחן נגרות מסורתית Moravian Workbench

הודעהעל ידי Se7eN » 20 אפריל 2020, 12:39

שאפו על הפרוייקט הנהדר, ותודה רבה על התיעוד!!

כשאנשים מבקרים אצלי בסדנא, תמיד אני מספר שהשולחן הוא כלי העבודה הראשון והחשוב ביותר. אז נברך אותך באינספור פרוייקטים מוצלחים ומהנים שתבנה איתו ובאמצעותו!
Se7eN
מנהל פורום

הודעות: 1755
הצטרף: 27 דצמבר 2016, 01:50

Re: תיעוד בניית שולחן נגרות מסורתית Moravian Workbench

הודעהעל ידי ניקו » 20 אפריל 2020, 13:51

באמת כל הכבוד, אמיר! עבודה מרשימה.
אני בטוח שעץ אורן אינו החומר ממנו בונים את השולחן הזה בדרך כלל. איך התמודדת עם הנטייה של העץ להתפורר? הנסיונות (המעטים) שלי ליצור מחברי זנב-יונה עם עץ אורן היו כשלונות מחפירים, בין היתר בגלל הרכות של האורן..
ניקו
סופר משתמש

הודעות: 291
הצטרף: 20 ספטמבר 2018, 20:40

Re: תיעוד בניית שולחן נגרות מסורתית Moravian Workbench

הודעהעל ידי אמיר ח. » 20 אפריל 2020, 14:45

תודה רבה Se7eN, מסכים עם כל מלה.
שמח שאהבת ותודה על הברכה.
בע"ה אני אמשיך לתעד ולשתף פרויקטים עתידיים.

תודה רבה ניקו.
אתה צודק לגבי הקושי ביצירת מחבר זנב-יונה בעץ אורן.
לא פעם אני נאלץ להתחיל מחדש, או לשבור ושוב להדביק, או להשתמש במילוי בגלל חתיכות שנשברו והתפוררו פה ושם.. אך עם הזמן אתה לומד ומרגיש את העץ, ואז אתה מתחיל לדעת מתי ואיפה ואיך לגשת לעבודה עם עץ אורן. במקרים רבים אני מעדיף להשתמש בשופין (Rasp) במקום לחתוך עם מפסלת למשל, במיוחד בפינות, כי גיליתי שעץ אורן מתפורר ולא תמיד נחתך כרצוי, במקומות אחרים אני משתמש בציקלינה או אפילו נייר שיוף, וכך הלאה. אז כן, זה תהליך למידה והרבה סבלנות.

בברכה.
אמיר ח.
סופר משתמש

הודעות: 521
הצטרף: 01 אוגוסט 2017, 18:25

Re: תיעוד בניית שולחן נגרות מסורתית Moravian Workbench

הודעהעל ידי Yair Feldmann » 20 אפריל 2020, 16:34

אוי, איזה תענוג!!! ממש מרומם את הנפש לראות עבודה כל כך יפה, תוצאה כה נהדרת - ותיעוד בפורום שלנו, שכל חבריו נשכרים מכך. אמיר, יישר כוח!
סמל אישי של המשתמש
Yair Feldmann
סופר משתמש

הודעות: 1334
הצטרף: 13 אוגוסט 2007, 09:29
מיקום: רעננה

Re: תיעוד בניית שולחן נגרות מסורתית Moravian Workbench

הודעהעל ידי אמיר ח. » 20 אפריל 2020, 19:09

תודה רבה יאיר, הכיף הוא לקרוא מלים מעודדות כמו שלך, תודה מקרב לב.
אני מצרף מסמכים ותוכניות הקשורות לבניית השולחן:

המסמך של Will Myers

קובץ סקיצ'אפ שהכנתי - כולל תרשים ורשימת חיתוכים
