מערבל הבטון על פס הייצור!

זה המקום לספר מה ניגרתם היום, לתעד את הפרויקטים שלכם, לשאול שאלות ולקבל תשובות.

מערבל הבטון על פס הייצור!

הודעהעל ידי Yair Feldmann » 25 מרץ 2020, 20:21

עם כל ההנחיות החדשות, מה נשאר חוץ מלהתמסר לעשיית צעצועים לנכדים? תיארתי כאן https://www.nagaroot.com/forum1/viewtopic.php?f=1&t=12976את התחלת הפרוייקט של מערבל בטון - והיום פרק שני, חיבור המנוע. לקחתי מנוע שפירקתי ממדפסת מושבתת, והנחתי אותו בזווית המתאימה לתוף של מערבל בטון: החלק האחורי מקביל לגוף המשאית, והקדמי למעלה. במנוע, הציר של גלגל השיניים הוא מוט פלסטיק באורך של כס"מ. קיצצתי לו את האורך כדי לאפשר בחצי ס"מ שהתפנה להכניס בורג בקוטר 5 מ"מ - והבורג הזה הוא הציר המניע את התוף. מסמר קטן עובר בחור שנקדח בגוף הפלאסטי של גלגל השיניים ובבורג, כדי לחבר ביניהם.
זווית השיפוע של התוף הציגה אתגר קטן, כי הייתי צריך לנסר בזווית מתאימה את הבסיס של הלוח המחזיק את המנוע, וגם של הלוח המחזיק את הצד השני. הלוח בצד הימני (הגבוה) כולל שני מיסבים כדוריים כדי להקטין את החיכוך. את כל המרכיבים האלה אעלה עכשיו על מרכב המכונית שייבנה. המנוע עובד יפה במתח של כ-10 וולט וגם משמיע נהמה מתאימה!
אפשר לראות הכל בסרטון שבקישור זה: https://photos.app.goo.gl/7gGU4wQz9ZzRA5tH6
קבצים מצורפים

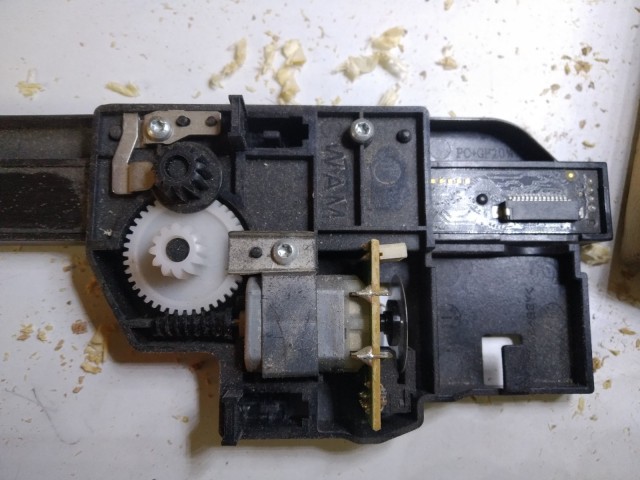

המנוע המקורי.jpg
כך נראה המנוע כשפירקתי אותו מהמדפסת

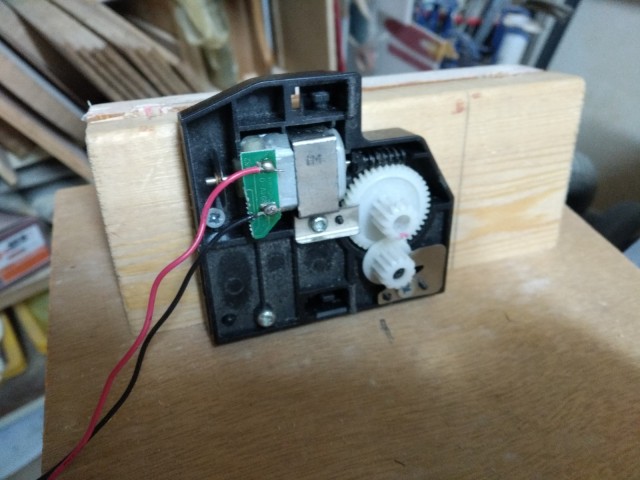

המנוע מוכן לקלוט את הציר.jpg
המנוע מוכן לקלוט את הבורג-הציר.
סמל אישי של המשתמש
Yair Feldmann
מנהל פורום

הודעות: 1168
הצטרף: 13 אוגוסט 2007, 09:29
מיקום: רעננה

Re: מערבל הבטון על פס הייצור!

הודעהעל ידי atzmonster » 25 מרץ 2020, 20:39

תענוג ללראות
atzmonster
סופר משתמש

הודעות: 439
הצטרף: 01 אוקטובר 2018, 13:45

Re: מערבל הבטון על פס הייצור!

הודעהעל ידי rondadon » 25 מרץ 2020, 22:57

איזה יצירתיות!
פשוט יפייפה!

מחכה להמשך...

Sent from my POCOPHONE F1 using Tapatalk
rondadon
משתמש ותיק

הודעות: 68
הצטרף: 26 אפריל 2019, 21:04

Re: מערבל הבטון על פס הייצור!

הודעהעל ידי Pini Gold » 27 מרץ 2020, 07:43

גדול. סומך עליך שתמצא מקור מתח עצמאי למנוע ואפילו תצייד אותו בשלט רחוק.
סמל אישי של המשתמש
Pini Gold
סופר משתמש

הודעות: 2574
הצטרף: 13 אוגוסט 2007, 12:17
מיקום: הרצליה
