חובבי נגרות ואומנות העץ

ללמוד, להבין ולקדם את אומנות עבודת העץ, נגרות, גלוף, חריטה ופיסול בישראל

הנכדים מתבססים בענף הבנייה עם מערבל בטון חדש

זה המקום לספר מה ניגרתם היום, לתעד את הפרויקטים שלכם, לשאול שאלות ולקבל תשובות.

הנכדים מתבססים בענף הבנייה עם מערבל בטון חדש

הודעהעל ידי Yair Feldmann » 20 מרץ 2020, 12:15

הנכדים שלנו משתגעים על מערבלי בטון, ולכן החלטתי שראוי שיהיה גם אחד בבית. המרכיב העיקרי הוא התוף הגדול שמסתובב. בהתחלה חשבתי לעשות אותו במדפסת תלת-מימד אבל הובע חשש מוצדק שזה לא יחזיק מעמד בידי הוונדלים הקטנים. חריטה של התוף? ישר חשבתי על ידידי פיני, אבל אז באה הקורונה ואיתה הסגר - ואז הופעלו הכוחות היצירתיים. עוד לא בניתי את המכונית עצמה, אבל ייצור התוף היה פרוייקט מעניין שבו אשתף אתכם.
השלבים (שמתוארים גם בצילומים):
1. ב-sketchup הכנתי שרטוט של הגוף שהוא כמו כדור בייסבול: עגול בחלק המרכזי, ומשופע בשני הקצוות.
2. מלוח בעובי 32 מ"מ חתכתי 10 יחידות טרפזיות כדי ליצור מצולע עם 10 צלעות. למה 10? כי כך החריטה בחלק העגול היא די מינימלית, ובעובי העץ הזה הגעתי לקוטר תוף רצוי של 10 ס"מ. אורך התוף הוא 22 ס"מ.
3. את עשר היחידות הדבקתי לצורה של גליל.
3. שני עיגולים חוברו בברגים משני הקצוות, ממורכזים עם גוף התוף. לעיגולים אלה חיברתי צירים בחיבור חזק, שלא ייפרד בזמן החריטה.
4. את התוף הצבתי במחרטה מאולתרת מבוססת-מקדחה, חרטתי את החלק העגול ואת השיפועים, ובסוף החלקתי. יצא מעולה!
קבצים מצורפים
יחידה בסיסית.jpg

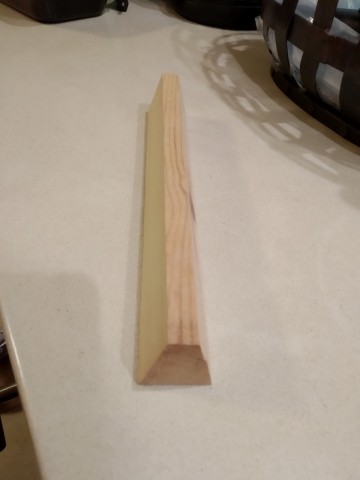

היחידה הבסיסית נוסרה על שולחן המסור, בשני מעברים בזווית של 36 מעלות (שמתאים למצולע 10 צלעות)

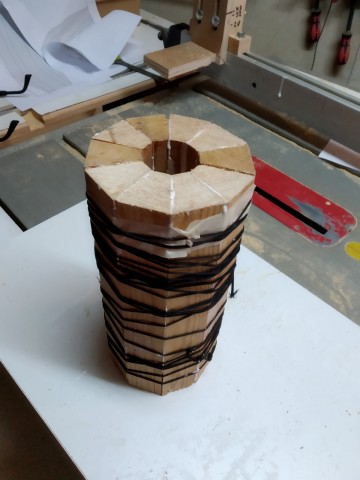

הגליל בהדבקה
הציר מחובר לעיגול הקטן, לרתימה במחרטה

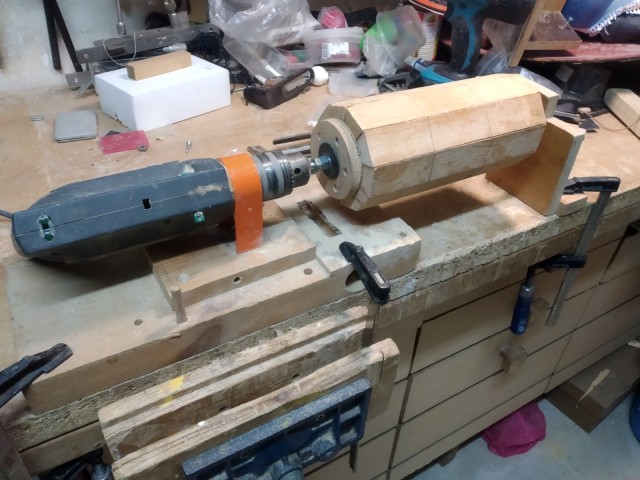

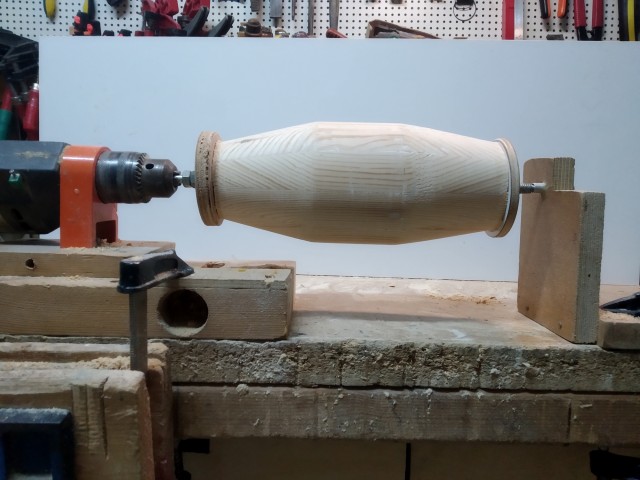

על המחרטה.jpg
התוף על המחרטה

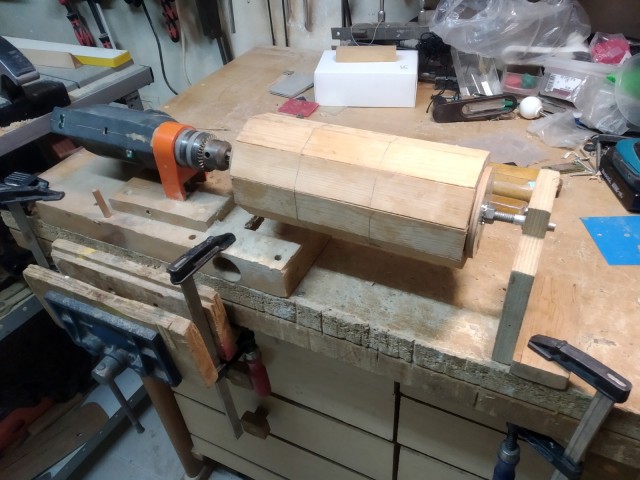

על המחרטה מצד שני.jpg
עוד מבט על התוף רתום למחרטה

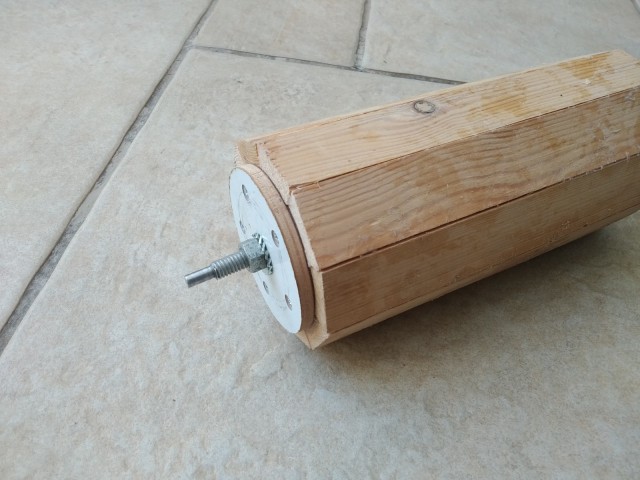

אחרי חריטה ולפני שיוף.jpg
התוף אחרי חריטה ולפני שיוף

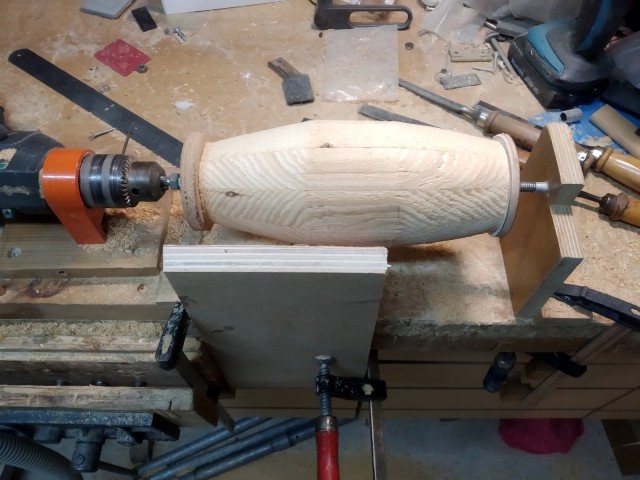

אחרי החלקה.jpg
מילאתי קצת חומר-מילוי בחריצים המעטים שנשארו, החלקתי - והתוף מוכן להרכבה על המרכב, כאשר ייבנה!
סמל אישי של המשתמש
Yair Feldmann
מנהל פורום

הודעות: 1168
הצטרף: 13 אוגוסט 2007, 09:29
מיקום: רעננה

Re: הנכדים מתבססים בענף הבנייה עם מערבל בטון חדש

הודעהעל ידי amirmoshe » 20 מרץ 2020, 12:17

נראה כמו התחלה מבטיחה. יפה מאוד!!



Sent from my SM-G970F using Tapatalk
amirmoshe
משתמש ותיק

הודעות: 54
הצטרף: 24 פברואר 2019, 10:23

Re: הנכדים מתבססים בענף הבנייה עם מערבל בטון חדש

הודעהעל ידי itzikdiy » 20 מרץ 2020, 12:28

Yair Feldmann כתב:הנכדים שלנו משתגעים על מערבלי בטון, ולכן החלטתי שראוי שיהיה גם אחד בבית. המרכיב העיקרי הוא התוף הגדול שמסתובב. בהתחלה חשבתי לעשות אותו במדפסת תלת-מימד אבל הובע חשש מוצדק שזה לא יחזיק מעמד בידי הוונדלים הקטנים. חריטה של התוף? ישר חשבתי על ידידי פיני, אבל אז באה הקורונה ואיתה הסגר - ואז הופעלו הכוחות היצירתיים. עוד לא בניתי את המכונית עצמה, אבל ייצור התוף היה פרוייקט מעניין שבו אשתף אתכם.
השלבים (שמתוארים גם בצילומים):
1. ב-sketchup הכנתי שרטוט של הגוף שהוא כמו כדור בייסבול: עגול בחלק המרכזי, ומשופע בשני הקצוות.
2. מלוח בעובי 32 מ"מ חתכתי 10 יחידות טרפזיות כדי ליצור מצולע עם 10 צלעות. למה 10? כי כך החריטה בחלק העגול היא די מינימלית, ובעובי העץ הזה הגעתי לקוטר תוף רצוי של 10 ס"מ. אורך התוף הוא 22 ס"מ.
3. את עשר היחידות הדבקתי לצורה של גליל.
3. שני עיגולים חוברו בברגים משני הקצוות, ממורכזים עם גוף התוף. לעיגולים אלה חיברתי צירים בחיבור חזק, שלא ייפרד בזמן החריטה.
4. את התוף הצבתי במחרטה מאולתרת מבוססת-מקדחה, חרטתי את החלק העגול ואת השיפועים, ובסוף החלקתי. יצא מעולה!
מגניב! מחכה לתוצאה.

Sent from my ONEPLUS A5010 using Tapatalk
Itzik's DIY Ideas - רעיונות עשה זאת בעצמך
https://www.itzikdiy.com
סמל אישי של המשתמש
itzikdiy
סופר משתמש

הודעות: 141
הצטרף: 12 ינואר 2019, 11:44

Re: הנכדים מתבססים בענף הבנייה עם מערבל בטון חדש

הודעהעל ידי yyoram » 20 מרץ 2020, 12:41

יצא מעולה ? התחלה מבטיחה? understatement !!!!
yyoram
משתמש ותיק

הודעות: 69
הצטרף: 30 דצמבר 2014, 10:40

Re: הנכדים מתבססים בענף הבנייה עם מערבל בטון חדש

הודעהעל ידי atzmonster » 20 מרץ 2020, 15:36

יאיר
אתה גדול! נפלא
atzmonster
סופר משתמש

הודעות: 439
הצטרף: 01 אוקטובר 2018, 13:45

Re: הנכדים מתבססים בענף הבנייה עם מערבל בטון חדש

הודעהעל ידי Se7eN » 20 מרץ 2020, 16:01

יפה מאוד!
Se7eN
סופר משתמש

הודעות: 922
הצטרף: 27 דצמבר 2016, 01:50

Re: הנכדים מתבססים בענף הבנייה עם מערבל בטון חדש

הודעהעל ידי shimonc » 21 מרץ 2020, 08:47

יפה מאד, אין סוף ליצירתיות.
באיזה מיסב השתמשת בציר שבצד השני?
shimonc
משתמש ותיק

הודעות: 91
הצטרף: 29 אוגוסט 2016, 12:47

Re: הנכדים מתבססים בענף הבנייה עם מערבל בטון חדש

הודעהעל ידי Edi » 21 מרץ 2020, 12:48

המחרטה מגניבה, כל הכבוד
Edi
סופר משתמש

הודעות: 540
הצטרף: 10 נובמבר 2018, 22:34

Re: הנכדים מתבססים בענף הבנייה עם מערבל בטון חדש

הודעהעל ידי אמיר ח. » 21 מרץ 2020, 17:33

מה שיפה בפרוייקטים שאתה מציג לנו זה שנהנים מהם פעמיים, פעם מהפרוייקט עצמו ופעם מהפתרונות הגאונים והיצירתיים שאתה משתמש בהם לביצוע הפרוייקט, כמו המחרטה המגניבה.
לומדים ממך המון, תודה רבה.
אתה יודע יאיר, בשביל יציקת בטון לא מספיק מערבל, צריך גם משאבה. אני מקווה שהנכדים קוראים את ההודעה הזו :D
אמיר ח.
סופר משתמש

הודעות: 205
הצטרף: 01 אוגוסט 2017, 18:25

Re: הנכדים מתבססים בענף הבנייה עם מערבל בטון חדש

הודעהעל ידי Yair Feldmann » 21 מרץ 2020, 18:35

תודה לכל המגיבים!

לגבי השאלות: המשאבה בוא תגיע - בוא נראה שקודם יוצא בטון...
לעניין המסבים: אפשר לראות בצילומים: בראשון, שני הצירים כפי שהם נראים מן הצד של החיצוני של התוף. זה שמתחבר למקדחה, השמאלי בצילום, הוא ארוך יותר בחלק החָלָק (מנסיוני, גם במחרטת מתכת, הפוּטֶר תופס יותר טוב גליל חלק מאשר בורג). זה שמתחבר לצד השני (הלוחית הלבנה) הוא בורג שחרטתי לקוטר של חור המיסב, אבל אז מצאתי שלא פחות טוב, פשוט להכניס אותו לתוך צינור מתכת שנעוץ בלוח העץ האנכי, שהיה לי מפעולת חריטה אחרת שעשיתי בעבר. את המקדחה הפעלתי במהירות האיטית ביותר שלה, וסיבוב הציר בתוך הצינור עבר בלי בעיות.
הצילום השני הוא של עיגולי העץ מן הצד שנמצא בתוך הגליל שנחרט (אפשרי, כי בעת ההדבקה נוצרה במרכזו תעלה עגולה של בערך 2.5 ס"מ קוטר): בצד המקדחה שמתי אום-נעץ, במחשבה שאם אחיזת האום תתרופף בזמן החריטה אוכל תמיד להדק את האום, אבל בפועל זה לא קרה. בצד השני וויתרתי על זה ופשוט הכנסתי בורג שאת סופו חרטתי למידת הצינור, כאמור. שמתי דיסקיות קפיץ ודיסקיות כתר לחיכוך, כדי למנוע שחרור האומים.

מירכוז הלוחיות היה די פשוט: את צורת הגליל המעושר (10 צלעות) העתקתי לנייר, גזרתי וקיפלתי כדי למצוא את מרכז העיגול וסימנתי אותו בטוש, הנחתי על הגליל, עליו הנחתי את עיגול העץ ודרך החור שלו מרכזתי אותו על הסימון - וקדחתי את חמשת החורים לברגים שמחזקים אותו לגליל.
בשתי הלוחיות העגולות שעשיתי אוכל להשתמש בעתיד כ-faceplate של מחרטה.

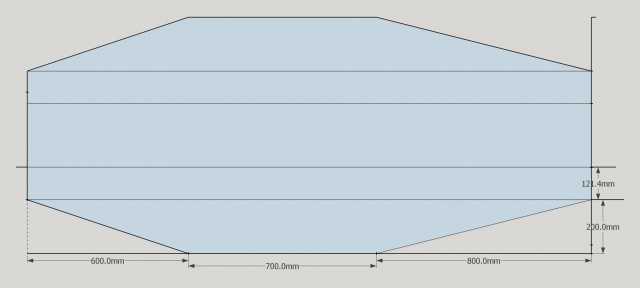

אני מצרף פה גם שרטוט sketchup שהכנתי לפני החריטה, שאיפשר לי גם לראות את הפרופורציות, וגם כמה אוכל לרדת עם השיפועים בצדדים בלי לפגוע בברגים וגם להשאיר עובי דופן מספיק בקצות התעלה אחרי חריטה בעובי דופן מקורי של 32 מ"מ.
קבצים מצורפים

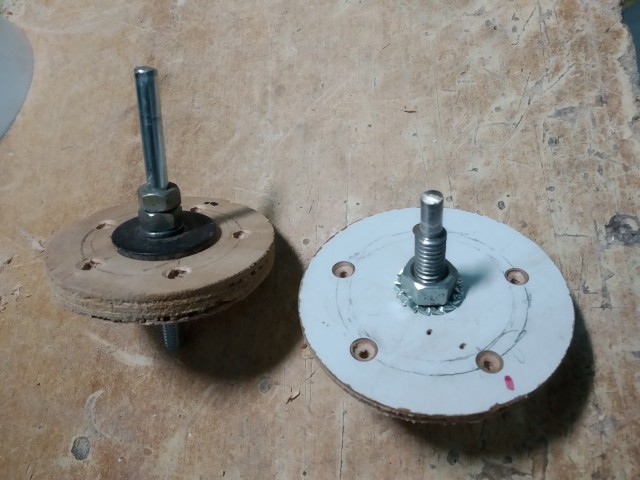

הלוחיות העגולות מן הצד החיצוני.jpg
הלוחיות מהצד החיצוני
הלוחיות העגולות מן הצד הפנימי.jpg
ומהצד הפנימי

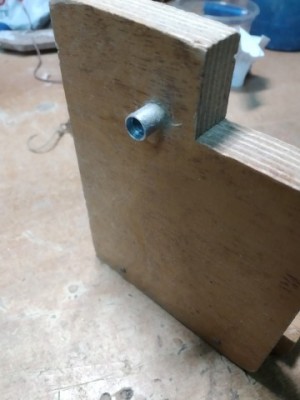

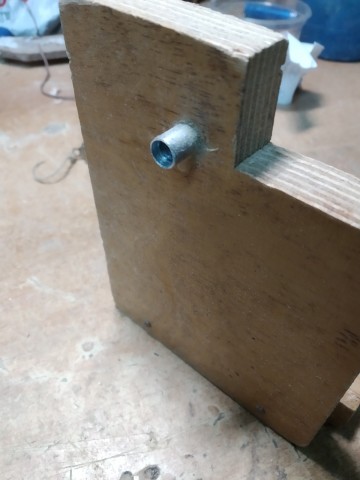

תחליף למיסב - צינור מתכת.jpg
תחליף למיסב
מערבל בטון.jpg
סמל אישי של המשתמש
Yair Feldmann
מנהל פורום

הודעות: 1168
הצטרף: 13 אוגוסט 2007, 09:29
מיקום: רעננה


חזור אל נגרות

מי מחובר

משתמשים הגולשים בפורום זה: Bing [Bot], Google [Bot], רותם ו־24 אורחים
