בניית מערכת לאיסוף נסורת ואבק ואבק

זה המקום לספר מה ניגרתם היום, לתעד את הפרויקטים שלכם, לשאול שאלות ולקבל תשובות.

בניית מערכת לאיסוף נסורת ואבק ואבק

הודעהעל ידי דורוןוינברגר » 15 מרץ 2020, 17:52

שלום
אני מתכנן לבנות מערכת לאיסוף אבק ונסורת .
ראיתי את הפתרונות הביתיים שמוצעים ביוטייב . י
יש לי שואב שקוטר צינור הוואקום הוא 48 מ"מ (זה ששואב) ובתכנית הוא יחובר לציקלון .
איזה צינור היכן משיגים צינור ומתאמים אחד שיתאים לשואב ובצד השני לציקלון ששם זה 1.5"
מודבר על אזור המרכז
תודה
דורון
דורוןוינברגר

הודעות: 4
הצטרף: 15 ינואר 2020, 19:18

Re: בניית מערכת לאיסוף נסורת ואבק ואבק

הודעהעל ידי Israelgrn4 » 15 מרץ 2020, 18:32

ערב טוב
בעקרון. האבזרים הזולים והנפוצים הם אביזרי האינסטלציה העשויים PVC.

אני הייתי מציע לך לקנות 2 אביזרים . אחד - מחבר 2" / 2" ללא הברגות

והשני מחבר 2"/ 1.5" ללא הברגות. ואז לראות כיצד אתה מסתדר.

צנרת שרשורית ניתן להשיג בחנויות כלי עבודה.

בהצלחה.
Israelgrn4
משתמש ותיק

הודעות: 57
הצטרף: 22 ינואר 2018, 14:15

Re: בניית מערכת לאיסוף נסורת ואבק ואבק

הודעהעל ידי Israelgrn4 » 17 מרץ 2020, 18:13

שלום.
אני מצרף מספר תמונות המראות כיצד אני עובד עם צינור שרשורי בקוטר אחד ופתחי יניקת האוויר במכשירים בכל מני קטרים.
בעיקרון. אני משווה את קוטר היניקה על ידי הכנסת טבעות עץ תואמות.
קבצים מצורפים

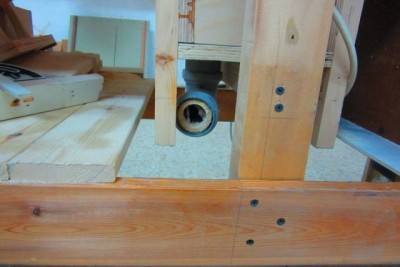

אבזר פלסטי קוטר 40 ומופה עץ בתוכו.JPG

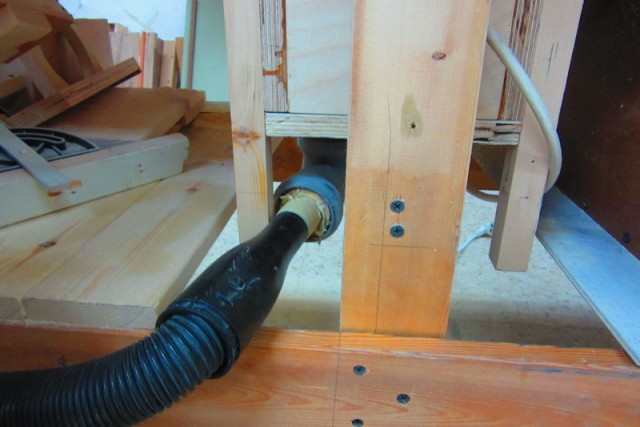

חיבור צינור השואב לאבזר.JPG

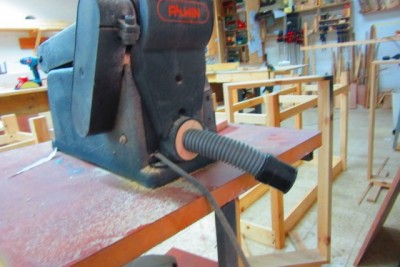

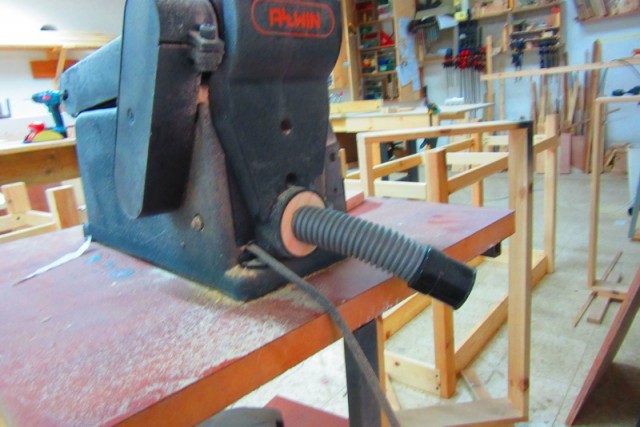

אותה שיטה מופה עץ וחיבור צינור שרשורי.JPG

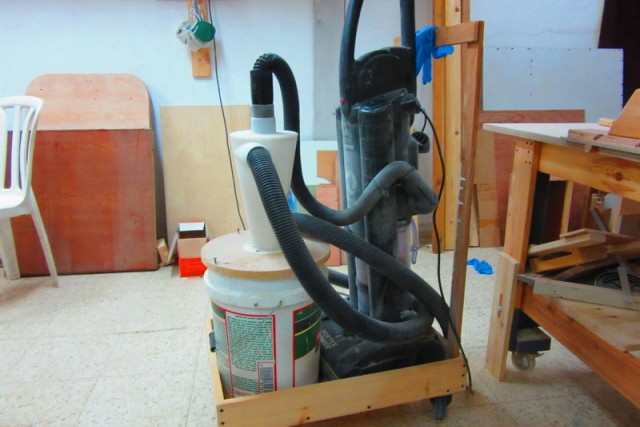

השואב הטוב שלי.JPG
Israelgrn4
משתמש ותיק

הודעות: 57
הצטרף: 22 ינואר 2018, 14:15

Re: בניית מערכת לאיסוף נסורת ואבק ואבק

הודעהעל ידי Yair Feldmann » 23 מרץ 2020, 22:55

מכיוון שאתה שואב את הנסורת ממכשירים שונים, אולי תרצה לנסות מה שאני עשיתי ועובד מצויין: חיברתי צינורות נפרדים מהמסור ומשולחן הראוטר, וצינור אחד ארוך יותר לשאיבה כללית. מן הצד השני (הכל יובהר בצילומים) יצרתי סעפת של שלושה צינורות: מסור, ראוטר וכללי. בכל פעם, לפי השימוש, לאחד משלושה פתחי הסעפת אני מחבר את הצינור המגיע מן הציקלון, וכך נשאבת הנסורת מהמקום הדרוש.
קבצים מצורפים

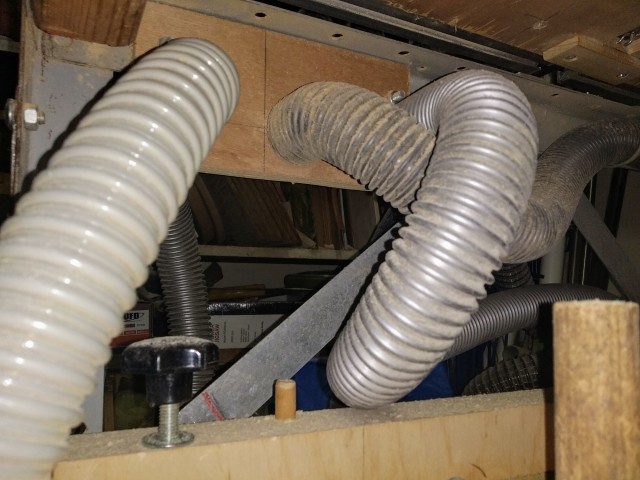

מבט מאחור.jpg
שלושת הצינורות מחוברים לסעפת מצידה האחורי

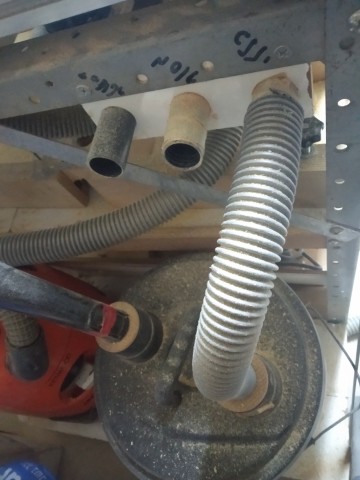

מבט מקדימה.jpg
הסעפת מהצד הקדמי ובה שלושת הצינורות, שלאחד מהם מחובר כל פעם הצינור המגיע לציקלון
סמל אישי של המשתמש
Yair Feldmann
מנהל פורום

הודעות: 1168
הצטרף: 13 אוגוסט 2007, 09:29
מיקום: רעננה
