חיתוכי רוחב (crosscut) לפלטות ארוכות

זה המקום לספר מה ניגרתם היום, לתעד את הפרויקטים שלכם, לשאול שאלות ולקבל תשובות.

חיתוכי רוחב (crosscut) לפלטות ארוכות

הודעהעל ידי Doron » 13 ינואר 2020, 20:57

מצטער אם הפוסט קצת ארוך... אבל מתייחס ל שני נושאים
1. שולחן עבודה עבור מסור שולחן
2. חיתוכי רוחב (crosscut) עבור פלטות ארוכות
אז הסיפור מתחיל במסור הקודם שלי – חייב להודות שהתייחסתי אליו לא יפה, אז הוא לא החזיר לי אהבה.
וכשאין אהבה, אז נפרדים.
רכשתי מסור חדש, Dewalt 7492, נהדר עבור הצרכים שלי ונראה לי שלגודלו הוא הטוב ביותר.

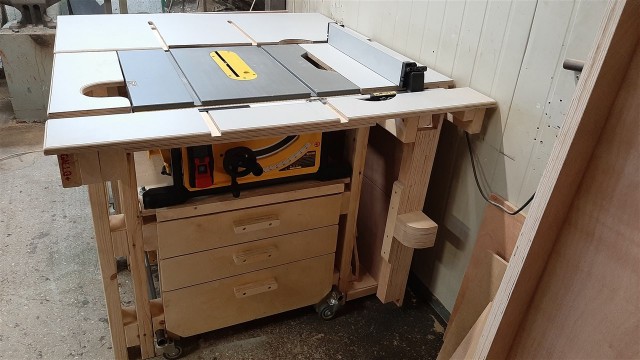

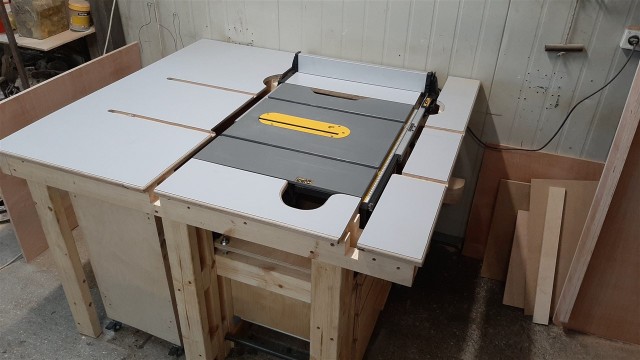

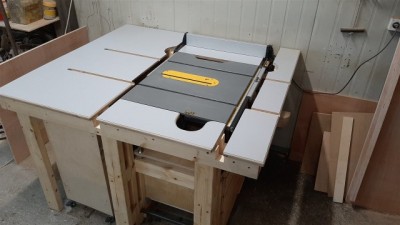

הפעם החלטתי להתייחס אליו בכבוד, אז בניתי לו שולחן



השולחן הוא כמובן על פי הצרכים ויכולת ההתרחבות שלי במקום.

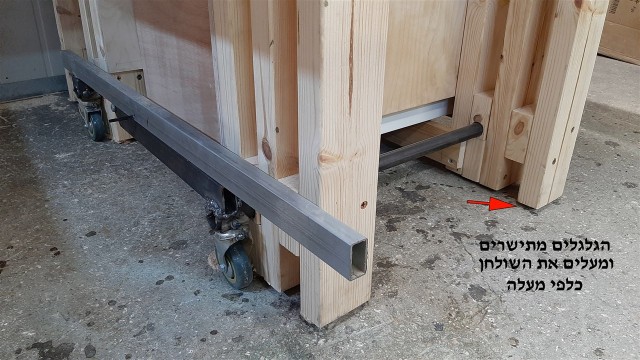

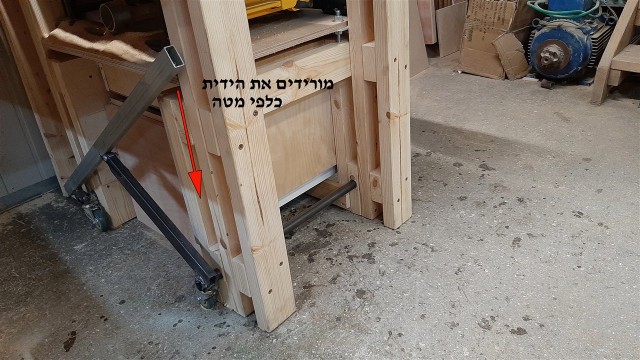

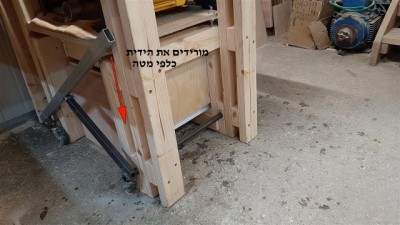

הבעיה היחידה שהייתה לי, היא שמדי פעם אני צריך להרחיק אותו מהקיר, ומכיוון שהשולחן מאוד כבד אז הוספתי לו מנגנון הרמה שמעלה אותו על גלגלים די בקלות.



לעניין ה crosscut... – אני רוכש פלטות במקום זול, הם מוכנים אפילו לעשות כמה חיתוכים בפלטה ללא תוספת מחיר. העניין הוא... שמבחינתם חצי סנטימטר לפה או לשם – זה בסדר גמור.
אז באופן קבוע כשאני רוכש פלטות אני מבקש רק חיתוך באמצע לכל האורך (בדרך כלל זה מתאים לצרכים שלי) כלומר מקבל 2 יחידות של 244 על קצת פחות מ 61 (ככה גם נוח לי לקחת באוטו).

אם נחזור למסור שלנו אז... בחיתוכי אורך, אין בעיה, במידה כמובן שיש מספיק מקום לפני ואחורי המסור, לכל היותר אני נאלץ לשים שולחן או חמור שיקבלו את הפלטות לאחר החיתוך
הבעיה היא בחיתוכי רוחב ובמיוחד בחיתוכים הראשונים כשהפלטה עדיין בשיא אורכה
כאן אני חוזר למסור הקודם ולסיבה שדי הרסה אותו. - מכיוון שאסור להשתמש עם הגובל בחיתוכים אלו, הייתי מניח את הפלטה על מזחלת ואת הצד המרוחק תומך בכל דבר שלא יגרום לחיכוך מיותר.
... שום דבר לא עזר (וניסיתי כל דבר) מלבד הכח שלי לנסות לייצב את הפלטה ב 90 מעלות , התוצאה הייתה - הרבה קיקבקים, חיתוכים לא יפים, וכמובן ציר הלהב שלא עמד בעומס העיוות (כמובן שנוכחות ה riving knife לא עזרה כאן)
לגבי הפתרון שלי בשולחן החדש, אני אקצר.

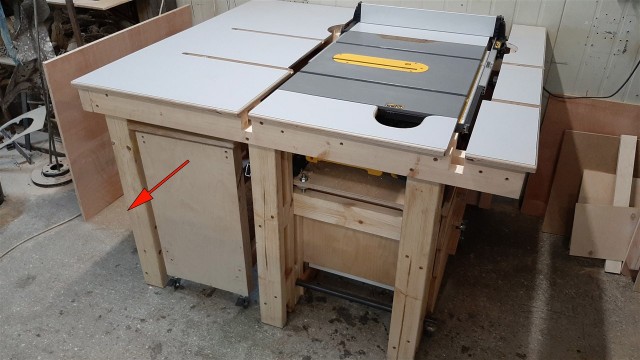

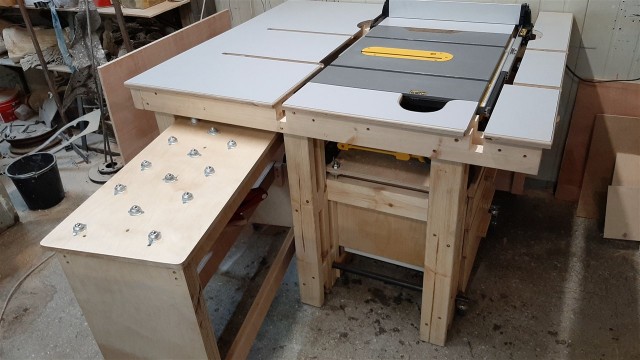

בניתי שולחן תמיכה שמסתתר מתחת לשולחן המסור

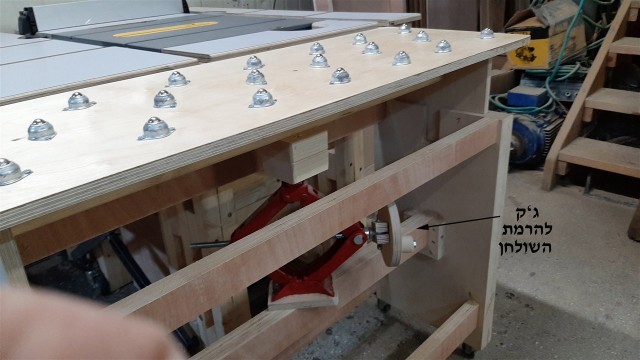

עליו התקנתי כ 20 מיסבי כדור (ball transfer bearing)

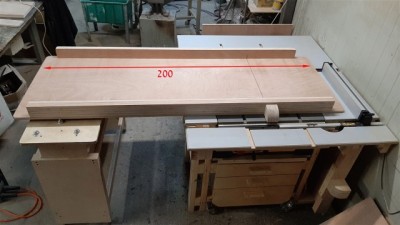

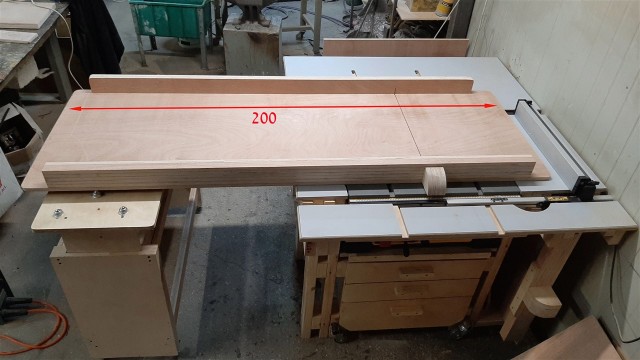

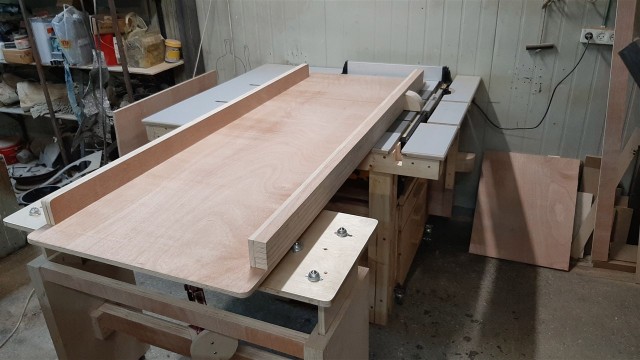

ועל כל זה ביחד נוסעת מזחלת ענקית שקולטת את כל אורך הפלטה


התוצאות סוף סוף - נהדרות
Doron
משתמש ותיק

הודעות: 81
הצטרף: 17 אוגוסט 2007, 07:49
מיקום: כפר סבא

Re: חיתוכי רוחב (crosscut) לפלטות ארוכות

הודעהעל ידי itzikdiy » 13 ינואר 2020, 21:07

Doron כתב:מצטער אם הפוסט קצת ארוך... אבל מתייחס ל שני נושאים
1. שולחן עבודה עבור מסור שולחן
2. חיתוכי רוחב (crosscut) עבור פלטות ארוכות
אז הסיפור מתחיל במסור הקודם שלי – חייב להודות שהתייחסתי אליו לא יפה, אז הוא לא החזיר לי אהבה.
וכשאין אהבה, אז נפרדים.
רכשתי מסור חדש, Dewalt 7492, נהדר עבור הצרכים שלי ונראה לי שלגודלו הוא הטוב ביותר.
הפעם החלטתי להתייחס אליו בכבוד, אז בניתי לו שולחן



השולחן הוא כמובן על פי הצרכים ויכולת ההתרחבות שלי במקום.
הבעיה היחידה שהייתה לי, היא שמדי פעם אני צריך להרחיק אותו מהקיר, ומכיוון שהשולחן מאוד כבד אז הוספתי לו מנגנון הרמה שמעלה אותו על גלגלים די בקלות.



לעניין ה crosscut... – אני רוכש פלטות במקום זול, הם מוכנים אפילו לעשות כמה חיתוכים בפלטה ללא תוספת מחיר. העניין הוא... שמבחינתם חצי סנטימטר לפה או לשם – זה בסדר גמור.
אז באופן קבוע כשאני רוכש פלטות אני מבקש רק חיתוך באמצע לכל האורך (בדרך כלל זה מתאים לצרכים שלי) כלומר מקבל 2 יחידות של 244 על קצת פחות מ 61 (ככה גם נוח לי לקחת באוטו).

אם נחזור למסור שלנו אז... בחיתוכי אורך, אין בעיה, במידה כמובן שיש מספיק מקום לפני ואחורי המסור, לכל היותר אני נאלץ לשים שולחן או חמור שיקבלו את הפלטות לאחר החיתוך
הבעיה היא בחיתוכי רוחב ובמיוחד בחיתוכים הראשונים כשהפלטה עדיין בשיא אורכה
כאן אני חוזר למסור הקודם ולסיבה שדי הרסה אותו. - מכיוון שאסור להשתמש עם הגובל בחיתוכים אלו, הייתי מניח את הפלטה על מזחלת ואת הצד המרוחק תומך בכל דבר שלא יגרום לחיכוך מיותר.
... שום דבר לא עזר (וניסיתי כל דבר) מלבד הכח שלי לנסות לייצב את הפלטה ב 90 מעלות , התוצאה הייתה - הרבה קיקבקים, חיתוכים לא יפים, וכמובן ציר הלהב שלא עמד בעומס העיוות (כמובן שנוכחות ה riving knife לא עזרה כאן)
לגבי הפתרון שלי בשולחן החדש, אני אקצר.
בניתי שולחן תמיכה שמסתתר מתחת לשולחן המסור


עליו התקנתי כ 20 מיסבי כדור (ball transfer bearing)


ועל כל זה ביחד נוסעת מזחלת ענקית שקולטת את כל אורך הפלטה


התוצאות סוף סוף - נהדרות
נראה מעולה... תתחדש!

Sent from my ONEPLUS A5010 using Tapatalk
Itzik's DIY Ideas - רעיונות עשה זאת בעצמך ונגרות
ערוץ יוטיוב - https://www.youtube.com/c/itziksdiyideas
בלוג - https://www.itzikdiy.com
סמל אישי של המשתמש
itzikdiy
סופר משתמש

הודעות: 246
הצטרף: 12 ינואר 2019, 11:44

Re: חיתוכי רוחב (crosscut) לפלטות ארוכות

הודעהעל ידי Edi » 13 ינואר 2020, 22:04

תתחדש, עבודה יפה.
Edi
סופר משתמש

הודעות: 737
הצטרף: 10 נובמבר 2018, 22:34

Re: חיתוכי רוחב (crosscut) לפלטות ארוכות

הודעהעל ידי atzmonster » 13 ינואר 2020, 23:06

נראה ממש מקצועי
הרבה פרוייקטים מהנים
אל תשכח לעדכן מפעם לפעם על ההתרשמות מהמשור
atzmonster
סופר משתמש

הודעות: 518
הצטרף: 01 אוקטובר 2018, 13:45

Re: חיתוכי רוחב (crosscut) לפלטות ארוכות

הודעהעל ידי rondadon » 13 ינואר 2020, 23:17

נראה מעולה!
בטוח משדרג את העבודה...הלוואי והיה לי מקום לשים שולחן בגודל הזה או חצי ממנו :)

Sent from my POCOPHONE F1 using Tapatalk
rondadon
סופר משתמש

הודעות: 169
הצטרף: 26 אפריל 2019, 21:04

Re: חיתוכי רוחב (crosscut) לפלטות ארוכות

הודעהעל ידי rondadon » 13 ינואר 2020, 23:19

אגב, איך ביצעת ''כיול'' למזחלת כל כך ארוכה?

Sent from my POCOPHONE F1 using Tapatalk
rondadon
סופר משתמש

הודעות: 169
הצטרף: 26 אפריל 2019, 21:04

Re: חיתוכי רוחב (crosscut) לפלטות ארוכות

הודעהעל ידי Se7eN » 13 ינואר 2020, 23:41

פשש ממש יפה
Se7eN
מנהל פורום

הודעות: 1193
הצטרף: 27 דצמבר 2016, 01:50

Re: חיתוכי רוחב (crosscut) לפלטות ארוכות

הודעהעל ידי Edi » 14 ינואר 2020, 10:26

דורון או מישהו אחר יודע מה ההבדל בין ה7491 ל 7492?
אגב דורון, לידית ההרמה הייתי מכניס ללא דיחוי סגירה פלסטית, אם זה נכנס ככה לרגל, יכול להיות מאוד לא נעים.
Edi
סופר משתמש

הודעות: 737
הצטרף: 10 נובמבר 2018, 22:34

Re: חיתוכי רוחב (crosscut) לפלטות ארוכות

הודעהעל ידי Doron » 14 ינואר 2020, 18:32

ראשית, תודה למפרגנים

rondadon כתב:אגב, איך ביצעת ''כיול'' למזחלת כל כך ארוכה?

אני עושה כיול בשיטת 5 החיתוכים, אבל בגלל האורך, מסמן מקום אחיזה כמטר מבורג ימין, שהוא הציר מבחינתי,
ומכייל לנקודה זו. שאר הקורה מתיישרת לפי נקודה זו. (מקווה שהסברתי את עצמי נכון)
Edi כתב:דורון או מישהו אחר יודע מה ההבדל בין ה7491 ל 7492?

חיפשתי באינטרנט ושאלתי את היבואן שגם הוא, נראה לי לא יודע, לטענתו יש שדרוג במנוע
האמת היא שאני לא מוצא שום הבדל
Edi כתב:אגב דורון, לידית ההרמה הייתי מכניס ללא דיחוי סגירה פלסטית, אם זה נכנס ככה לרגל, יכול להיות מאוד לא נעים.

צודק, זו הכוונה, בכל מקרה הידית כל הזמן למעלה ויורדת רק בהזזה, אבל כמו שאמרתי - צודק
Doron
משתמש ותיק

הודעות: 81
הצטרף: 17 אוגוסט 2007, 07:49
מיקום: כפר סבא

Re: חיתוכי רוחב (crosscut) לפלטות ארוכות

הודעהעל ידי Israelgrn4 » 14 ינואר 2020, 18:39

עבודה נהדרת. הלוואי על כולם.
תמשיך לפרסם.
אין טוב כמראה עיניים.
Israelgrn4
סופר משתמש

הודעות: 240
הצטרף: 22 ינואר 2018, 14:15
