איך ליצור חריץ ?

זה המקום לספר מה ניגרתם היום, לתעד את הפרויקטים שלכם, לשאול שאלות ולקבל תשובות.

איך ליצור חריץ ?

הודעהעל ידי oferyuval » 26 נובמבר 2019, 21:27

מדובר בלוח אורן ברוחב 100 מ"מ, עובי כ 10 מ"מ , חתוך בקצהו בזוית של 30 מעלות, ובמרכזו חריץ שרוחבו גם כ 10 מ"מ (אורך הלוח 300 מ"מ)

(6.75 KiB) הורד 34 פעמים


עד כאן הכל פשוט.
הבעייה היא שסוף החריץ אינו ניצב לפני השטח, אלא בזוית, כך שאורך החריץ בצד אחד, שונה מאורכו בצד השני. כלומר אם נניח את הלוח כשחלקו הרחב פונה כלפי מעלה, נראה חריץ באורך מסויים.
אם נהפוך את הלוח, נראה חריץ באורך אחר.

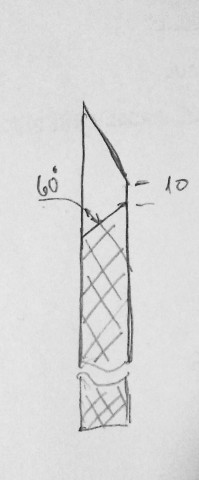

כך נראה בחתך דרך המרכז:



אני מחפש רעיונות איך ליצור את החריץ (אני צריך לעשות 6 כאלו).
oferyuval
סופר משתמש

הודעות: 194
הצטרף: 23 יולי 2012, 14:54

Re: איך ליצור חריץ ?

הודעהעל ידי Andrewz » 26 נובמבר 2019, 22:50

זה נראה כמו משהו שאפשר לעשות עם מסור שולחני
או טרימר, אבל מסור שולחני אמור להספיק
Andrewz
משתמש ותיק

הודעות: 44
הצטרף: 21 נובמבר 2019, 16:37

Re: איך ליצור חריץ ?

הודעהעל ידי atzmonster » 26 נובמבר 2019, 22:58

oferyuval כתב:מדובר בלוח אורן ברוחב 100 מ"מ, עובי כ 10 מ"מ , חתוך בקצהו בזוית של 30 מעלות, ובמרכזו חריץ שרוחבו גם כ 10 מ"מ (אורך הלוח 300 מ"מ)



עד כאן הכל פשוט.
הבעייה היא שסוף החריץ אינו ניצב לפני השטח, אלא בזוית, כך שאורך החריץ בצד אחד, שונה מאורכו בצד השני. כלומר אם נניח את הלוח כשחלקו הרחב פונה כלפי מעלה, נראה חריץ באורך מסויים.
אם נהפוך את הלוח, נראה חריץ באורך אחר.
כך נראה בחתך דרך המרכז:



אני מחפש רעיונות איך ליצור את החריץ (אני צריך לעשות 6 כאלו).


יש לעשות את החריץ קודם לחיתוך הלוח. ואז לחתוך MITER איזה שרוצים
atzmonster
סופר משתמש

הודעות: 296
הצטרף: 01 אוקטובר 2018, 13:45

Re: איך ליצור חריץ ?

הודעהעל ידי Se7eN » 27 נובמבר 2019, 00:24

מעבר להצעות שעלו פה, חיתוך במסור ידני או סרט של שני הקווים, ואז את הפינוי בעזרת קידוח מקדים ומפסלת, או גם באמצעות מסור סרט.
בגדלים קטנים שכאלו לא הייתי מערב מכונות גדולות, זה עניין של כמה דקות עם כלי יד. אפשר לשייף למידה סופית אם הדיוק חשוב.
Se7eN
סופר משתמש

הודעות: 830
הצטרף: 27 דצמבר 2016, 01:50

Re: איך ליצור חריץ ?

הודעהעל ידי oferyuval » 27 נובמבר 2019, 09:08

Andrewz כתב:זה נראה כמו משהו שאפשר לעשות עם מסור שולחני
או טרימר, אבל מסור שולחני אמור להספיק

תודה על התשובה. אתה מוכן להסביר איך ?
במשור שולחני ניתן ללא קושי לבצע חריץ. איך ניתן לדאוג לכך שקרקעיתו בזוית הדרושה ?
לגבי טרימר: אותה שאלה, ובנוסף קצה החריץ יהיה מעוגל עפ"י צורת הביט.
oferyuval
סופר משתמש

הודעות: 194
הצטרף: 23 יולי 2012, 14:54

Re: איך ליצור חריץ ?

הודעהעל ידי oferyuval » 27 נובמבר 2019, 09:11

atzmonster כתב: יש לעשות את החריץ קודם לחיתוך הלוח. ואז לחתוך MITER איזה שרוצים

זו אפשרות. יש לך רעיון איך לבצע את החריץ בגאומטריה הדרושה ?
oferyuval
סופר משתמש

הודעות: 194
הצטרף: 23 יולי 2012, 14:54

Re: איך ליצור חריץ ?

הודעהעל ידי oferyuval » 27 נובמבר 2019, 09:16

Se7eN כתב: חיתוך במסור ידני או סרט של שני הקווים, ואז את הפינוי בעזרת קידוח מקדים ומפסלת, או גם באמצעות מסור סרט.
בגדלים קטנים שכאלו לא הייתי מערב מכונות גדולות, זה עניין של כמה דקות עם כלי יד. אפשר לשייף למידה סופית אם הדיוק חשוב.

אם אני מבין נכון אתה מציע קידוח בזוית הדרושה, כלומר לא ניצב לפני השטח.
כך גם לגבי משור סרט: חיתוך כשהלוח בזוית (מורם ב 30 מעלות) למשור הסרט.
שתי האפשרויות יצריכו מתקן שיחזיק את הלוח בזוית.
oferyuval
סופר משתמש

הודעות: 194
הצטרף: 23 יולי 2012, 14:54

Re: איך ליצור חריץ ?

הודעהעל ידי atzmonster » 27 נובמבר 2019, 10:18

oferyuval כתב:
atzmonster כתב: יש לעשות את החריץ קודם לחיתוך הלוח. ואז לחתוך MITER איזה שרוצים

זו אפשרות. יש לך רעיון איך לבצע את החריץ בגאומטריה הדרושה ?

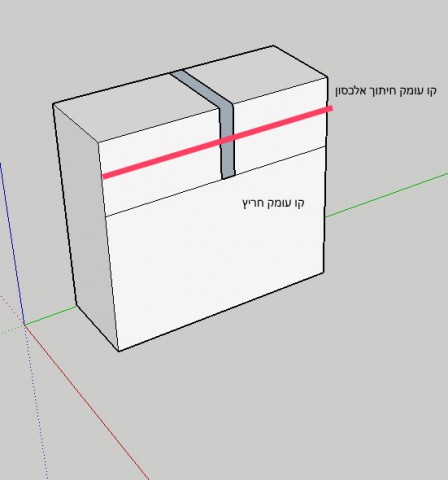

למייטב הבנתח (ומצרף שרטוט)

יש לקחת את הקורה ולבצע חיתוך חריץ (ידנית, ראוטר, מסור עגול) בכול דרך אפשרית

לאחר מכן חש לבצע החיתוך האלכסוני בקורה לעומק והמרחק המבוקש

שני חיתוכים פשוטים בלבד
קבצים מצורפים
Firdt Cut.jpg
atzmonster
סופר משתמש

הודעות: 296
הצטרף: 01 אוקטובר 2018, 13:45

Re: איך ליצור חריץ ?

הודעהעל ידי oferyuval » 27 נובמבר 2019, 10:30

atzmonster כתב:
למייטב הבנתח (ומצרף שרטוט)
יש לקחת את הקורה ולבצע חיתוך חריץ (ידנית, ראוטר, מסור עגול) בכול דרך אפשרית
לאחר מכן חש לבצע החיתוך האלכסוני בקורה לעומק והמרחק המבוקש
שני חיתוכים פשוטים בלבד

תודה על התשובה המושקעת.
אני חושב שאני מבין את כוונתך. הנקודה היא שהקו שנקרא בשרטוט שהעלית "קו עומק החריץ" נמצא בגובה שונה בעברו השני של הלוח, כך ש"קרקעית" החריץ נמצאת בזוית.
לדוגמא: אם בחזית המרחק בים הקו האדום ל"קו עומק החריץ" הוא 10 מ"מ, בגב המרחק יהיה 30 מ"מ.
oferyuval
סופר משתמש

הודעות: 194
הצטרף: 23 יולי 2012, 14:54

Re: איך ליצור חריץ ?

הודעהעל ידי Edi » 27 נובמבר 2019, 10:44

האם החריץ נמצא במרחק שווה מתחתית הקורה ( החלק הלא מחורץ ) גם בגב וגם בפנים?
אם כן אז כמו שעצמון כתב, חריץ וחיתוך בשיפוע
Edi
סופר משתמש

הודעות: 426
הצטרף: 10 נובמבר 2018, 22:34
