אלקטרוניקה במטבח

הודעהעל ידי Yair Feldmann » 03 נובמבר 2019, 17:46

סיימתי את המטבח השלישי שמיועד לנכד. את קודמיו כבר תיארתי, והחידוש הפעם הוא שאור זוהר אדום מפאר את תחתית תנור האפייה (שהפנים שלו צופה במדבקת-מראה). אחד הלקחים שלי היה לא להתקין מפסק רגיל כי ילדים לא מכבים אותו, והסוללות נגמרות חיש-קל, אלא רק מפסק לחיצה. בעזרת הבן, אבי הלקוח, הותקן מעגל חשמלי שמאפשר לאור שבתחתית התנור לדלוק למשך דקה, ואז כבה.
קבצים מצורפים

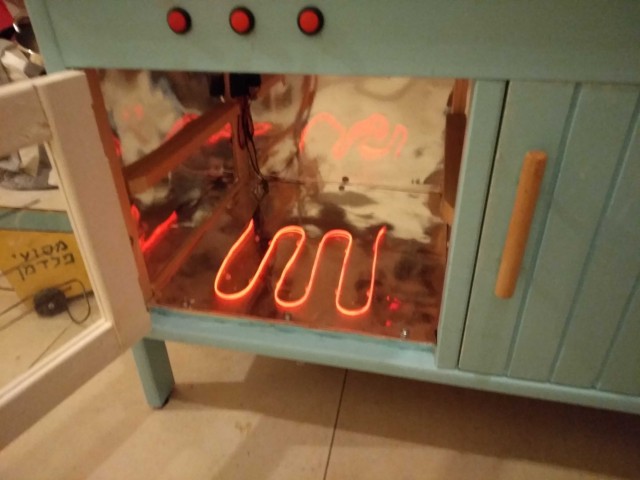

אור אדום ויפה
מעגל מטבח יונתן.jpeg

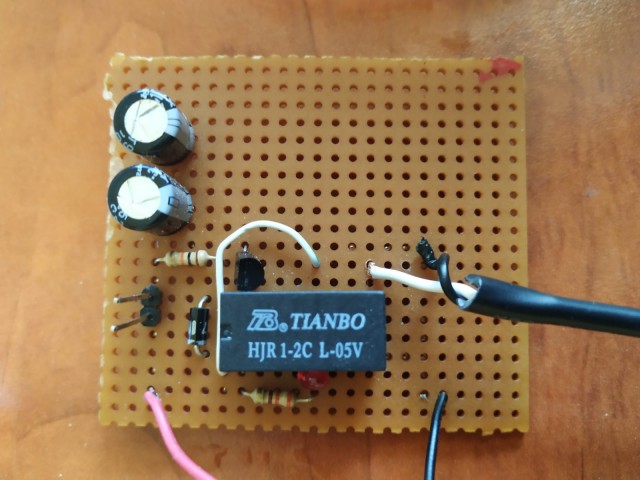

המעגל האלקטרוני
סמל אישי של המשתמש
Yair Feldmann
מנהל פורום

הודעות: 1123
הצטרף: 13 אוגוסט 2007, 09:29
מיקום: רעננה

Re: אלקטרוניקה במטבח

הודעהעל ידי Pini Gold » 03 נובמבר 2019, 19:16

אקסטרא אורדינרי וחכם.
עכשווי ומנצל טכנולוגיה מודרנית.
סמל אישי של המשתמש
Pini Gold
סופר משתמש

הודעות: 2512
הצטרף: 13 אוגוסט 2007, 12:17
מיקום: הרצליה

Re: אלקטרוניקה במטבח

הודעהעל ידי Se7eN » 03 נובמבר 2019, 23:25

יפה מאוד!
יש מצב שתפרסם פה את הסכמה החשמלית של המעגל? אמנם לא בעץ מדובר אבל בכל זאת אם כבר מישהו ירצה לממש בעצמו נחמד שיהיה
Se7eN
סופר משתמש

הודעות: 802
הצטרף: 27 דצמבר 2016, 01:50

Re: אלקטרוניקה במטבח

הודעהעל ידי atzmonster » 03 נובמבר 2019, 23:49

אני לא כשיר לתת ציונים, אבל בעיני נפלא
atzmonster
סופר משתמש

הודעות: 251
הצטרף: 01 אוקטובר 2018, 13:45

Re: אלקטרוניקה במטבח

הודעהעל ידי Yair Feldmann » 04 נובמבר 2019, 00:19

Se7eN כתב:יפה מאוד!
יש מצב שתפרסם פה את הסכמה החשמלית של המעגל? אמנם לא בעץ מדובר אבל בכל זאת אם כבר מישהו ירצה לממש בעצמו נחמד שיהיה

תודה.

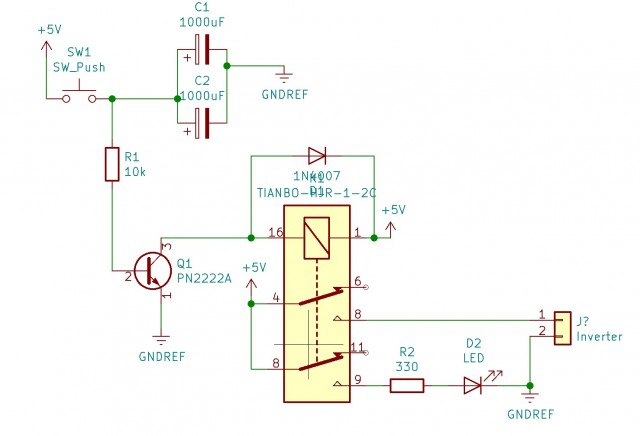

מצורפת הסכמה החשמלית. כל האחריות וההסברים אם תהיינה שאלות - על הבן שלי...
אגב, החוט הזוהר שקונים באלי אקספרס בפרוטות, יכול להגיע עם שלושה מקורות אנרגיה: מפסק ארבעה מצבים (כבוי, אור קבוע, מהבהב מהר ומהבהב לאט) עם שתי סוללות 1.5 וולט; מחבר ל-USB, שאותו בחרתי כי באמצעות מפסק פשוט אפשר להדליק ולכבות. מוזן מארבע סוללות 1.5 וולט; חיבור לשקע מצית של מכונית 12 וולט.
קבצים מצורפים

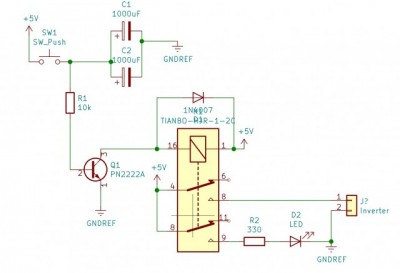

מטבח סכמה חשמלית.jpeg
סמל אישי של המשתמש
Yair Feldmann
מנהל פורום

הודעות: 1123
הצטרף: 13 אוגוסט 2007, 09:29
מיקום: רעננה

Re: אלקטרוניקה במטבח

הודעהעל ידי dudi » 04 נובמבר 2019, 04:07

אני מעריך את הראיה ארוכת הטווח של הכוונה לתעסוקה לנכדים.
פעם זה היה עבודות עפר ונראה שכעת העתיד במטבח :)
יפה שאתה מוצא כל פעם פטנטים חדשים לשכלל את התוצאה.
סמל אישי של המשתמש
dudi
סופר משתמש

הודעות: 789
הצטרף: 01 אוקטובר 2009, 15:23

Re: אלקטרוניקה במטבח

הודעהעל ידי ניקו » 04 נובמבר 2019, 09:33

יפה מאוד. השלב הבא: מקרר עם אור שנדלק כשפותחים את הדלת וטוסטר שמקפיץ צנימי לביד
ניקו
משתמש ותיק

הודעות: 45
הצטרף: 20 ספטמבר 2018, 20:40

Re: אלקטרוניקה במטבח

הודעהעל ידי Edi » 04 נובמבר 2019, 09:37

האלקטרוניקה כאן הינה ערך מוסף יפה מאוד ליצירה מדהימה, כל הכבוד
Edi
סופר משתמש

הודעות: 363
הצטרף: 10 נובמבר 2018, 22:34

Re: אלקטרוניקה במטבח

הודעהעל ידי Se7eN » 04 נובמבר 2019, 13:18

ניקו כתב:יפה מאוד. השלב הבא: מקרר עם אור שנדלק כשפותחים את הדלת וטוסטר שמקפיץ צנימי לביד

מקרר עם אור שנדלק בפתיחה זה הדבר הכי פשוט שיש (ומיושם אגב גם בארונות לפעמים) - פשוט צריך מפסק NO או כל מפסק לחיצה עם 3 פינים: במצב לחוץ האמצע מחובר לפין אחד, במצב רפוי לפין השני. חיבור הצמד הנכון למעגל התאורה והתקנה מדויקת של המפסק תתן בקלות רבה את התוצאה ללא צורך באלקטרוניקה כלל.

ותודה יאיר על המעגל!
Se7eN
סופר משתמש

הודעות: 802
הצטרף: 27 דצמבר 2016, 01:50

Re: אלקטרוניקה במטבח

הודעהעל ידי Yair Feldmann » 04 נובמבר 2019, 14:46

חיבור הצמד הנכון למעגל התאורה והתקנה מדויקת של המפסק תתן בקלות רבה את התוצאה ללא צורך באלקטרוניקה כלל.

האלקטרוניקה נחוצה מאוד "נגד" אותם ילדים (כלומר, כולם!) שלא סוגרים את הדלת, ולכן המפסק נשאר ON כל הזמן - והלכו הסוללות! לכן, ההשהייה נותנת את האפקט של אור מתמשך - אבל הכיבוי אחרי דקה פותר את הבעייה, הודות לאלקטרוניקה.
סמל אישי של המשתמש
Yair Feldmann
מנהל פורום

הודעות: 1123
הצטרף: 13 אוגוסט 2007, 09:29
מיקום: רעננה
