cross cut ידני בזוית

זה המקום לספר מה ניגרתם היום, לתעד את הפרויקטים שלכם, לשאול שאלות ולקבל תשובות.

cross cut ידני בזוית

הודעהעל ידי oferyuval » 03 ספטמבר 2019, 13:37

אני רוצה לעשות חיתוך ב 30 מעלות בכל צד של לוח אורן ברוחב 10 ס"מ ועובי 2.

(475 Bytes) הורד 52 פעמים


שלושה לוחות כאלו ישתלבו למשולש, כך שאני רוצה חיתוך מדוייק, כדי שהתפר בינהם יהיה יפה וללא מרווחים.
האמצעים שיש לי הם משור גב, miter box (מה השם בעברית? ) פלסטי פשוט (שאינו מספיק גבוה לחיתוך כשהלוח "עומד"),
משור אנכי (jig saw) מסור דיסק ידני, מקצוע, מפסלת....

מה הדרך הטובה ביותר לעשות זאת כך שיצא כמה מדוייק שאפשר ?
- רעיון למתקן פשוט ?
- באמצעות הדיסק מוטה בזוית המתאימה (לא כ"כ ברור איך אמדוד אותה. אולי ע"י חיתוך ניסיון)
- באמצעות המסור האנכי מוטה בזוית ?
אחר ?

אשמח לטיפים ורעיונות.
oferyuval
סופר משתמש

הודעות: 155
הצטרף: 23 יולי 2012, 14:54

Re: cross cut ידני בזוית

הודעהעל ידי Edi » 03 ספטמבר 2019, 14:09

אתה מוזמן אלי, ניתן לביצוע מדוייק בפנדל או בשולחני
Edi
סופר משתמש

הודעות: 290
הצטרף: 10 נובמבר 2018, 22:34

Re: cross cut ידני בזוית

הודעהעל ידי Se7eN » 03 ספטמבר 2019, 23:06

במסור הדיסק אמור להיות לך סימון מעלות, אבל כמובן שעדיף לעשות קודם נסיונות כדי להגיע לכוונון מדויק. שים לב שבחיתוך שכזה צריך לאחוז היטב את בסיס המסור אל החומר כדי שלא יהיה שינוי בזווית.
Se7eN
סופר משתמש

הודעות: 775
הצטרף: 27 דצמבר 2016, 01:50

Re: cross cut ידני בזוית

הודעהעל ידי spacedude » 04 ספטמבר 2019, 09:01

למה אתה קורא מסור דיסק?
מסור עגול (בהחלט מתאים למשימה בעזרת מוביל) או משחזת זווית (ממש לא מתאימה לעבודות עץ)?

שחר
spacedude
משתמש ותיק

הודעות: 82
הצטרף: 28 ספטמבר 2010, 15:47

Re: cross cut ידני בזוית

הודעהעל ידי oferyuval » 04 ספטמבר 2019, 10:22

Edi כתב:אתה מוזמן אלי, ניתן לביצוע מדוייק בפנדל או בשולחני

תודה על ההצעה הנדיבה. כן, פנדל מדוייק או גרוג רגיל היו עוזרים לי.
אם לא אצליח להשיג תוצאה מספיק טובה באמצעים שיש לי אשמח.
היכן אתה נמצא ? אני מחיפה.
oferyuval
סופר משתמש

הודעות: 155
הצטרף: 23 יולי 2012, 14:54

Re: cross cut ידני בזוית

הודעהעל ידי oferyuval » 04 ספטמבר 2019, 10:26

Se7eN כתב:שים לב שבחיתוך שכזה צריך לאחוז היטב את בסיס המסור אל החומר כדי שלא יהיה שינוי בזווית.

ב cross cut עם משור דיסק, צד אחד של המשור "באויר" או ליתר דיוק נשען על הפיסה הנופלת.
אני חושב שאם אעשה זאת עם משור דיסק אדאג לכך ששני צידי המשור ישענו על משטח יציב , באותו מישור כמובן, מבלי לכלוב את הפיסה שאמורה ליפור.
oferyuval
סופר משתמש

הודעות: 155
הצטרף: 23 יולי 2012, 14:54

Re: cross cut ידני בזוית

הודעהעל ידי oferyuval » 04 ספטמבר 2019, 10:28

spacedude כתב:למה אתה קורא מסור דיסק?
מסור עגול (בהחלט מתאים למשימה בעזרת מוביל) או משחזת זווית (ממש לא מתאימה לעבודות עץ)?

מסור עגול.
(ראיתי שיש דיסקים לעבודה בעץ עבור משחזת זוית, אבל ברור שלא לשימוש כזה)
oferyuval
סופר משתמש

הודעות: 155
הצטרף: 23 יולי 2012, 14:54

Re: cross cut ידני בזוית

הודעהעל ידי Edi » 04 ספטמבר 2019, 10:33

oferyuval כתב:
Edi כתב:אתה מוזמן אלי, ניתן לביצוע מדוייק בפנדל או בשולחני

תודה על ההצעה הנדיבה. כן, פנדל מדוייק או גרוג רגיל היו עוזרים לי.
אם לא אצליח להשיג תוצאה מספיק טובה באמצעים שיש לי אשמח.
היכן אתה נמצא ? אני מחיפה.


קריות, בכייף
Edi
סופר משתמש

הודעות: 290
הצטרף: 10 נובמבר 2018, 22:34

Re: cross cut ידני בזוית

הודעהעל ידי אמיר ח. » 04 ספטמבר 2019, 17:41

שלום,
אתה בהחלט יכול להשתמש במסור הגב שיש לך. כלומר חיתוך ידני. זה לא קשה, במיוחד שהעובי הוא בסה"כ 2 ס"מ.

  1. תחזיק את החתיכה במצב מאונך, כלומר שהקו של ה-30 מעלות כלפי מעלה, ותתחיל לנסר כאשר המסור במצב מאונך על הקו של ה- 30 מעלות. תנסר כ-1 ס"מ ותעצור. כך יצרת "תעלה" ברורה שתוביל את המסור בזווית של 30 מעלות בדרך למטה. (תמונה 1)
  2. עכשיו אתה יכול להתעלם מהקו העליון, ותתחיל להתרכז בקו המאונך. תניח את המסור בתוך "התעלה", ותתחיל לנסר כלפי מטה, כאשר המסור מוטה בזווית חדה ע"מ לעקוב אחרי הקו המאונך. שים לב שהמסור כל הזמן נמצא בחלקו העליון בתוך התעלה העליונה של ה- 30 מעלות (תמונה 2).
  3. בסוף, תדביק חתיכת נייר ליטוש על משטח ישר, ותלטש את האיזור שנחתך עד לקבלת משטח נקי וישר. או לחילופין, אתה יכול ליישר את האיזור שנחתך בעזרת מקצוע ידני.
כדאי להתאמן כמה פעמים על חתיכה אחרת.
בהצלחה.

נ.ב- Miter Box בעברית זה "קופסת גרונג".
קבצים מצורפים

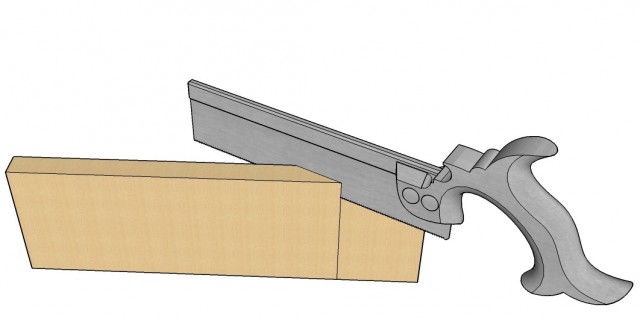

1. מתחילים לנסר את הזווית של 30 מעלות במצב מאונך, בעומק 1 ס"מ ליצירת תעלה.

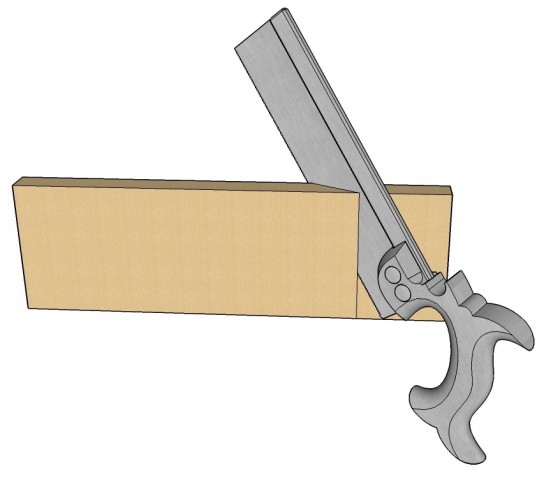

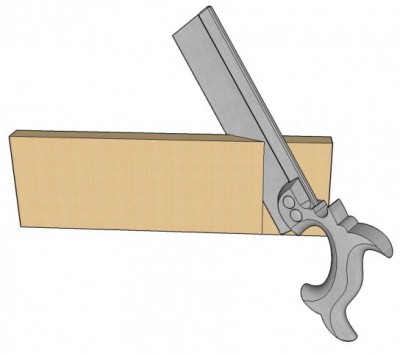

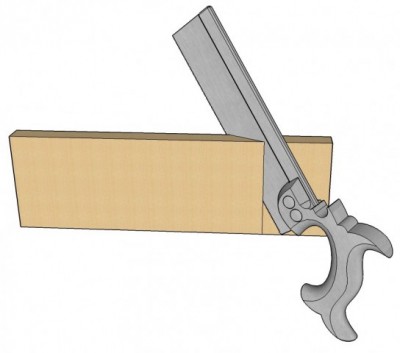

2. כשהמסור נמצא בתוך התעלה, מנסרים כלפי מטה כשהמסור מוטה בזווית חדה ע"מ לעקוב אחרי הקו המאונך.
אמיר ח.
סופר משתמש

הודעות: 112
הצטרף: 01 אוגוסט 2017, 18:25

Re: cross cut ידני בזוית

הודעהעל ידי oferyuval » 04 ספטמבר 2019, 18:12

אמיר ח. כתב: Miter Box בעברית זה "קופסת גרונג".

תודה על ההסבר המפורט.
ניסרתי כבר לא מעט עץ וחומרים אחרים אבל הדיוק שאני מגיע אליו לא מלהיב. אפילו אם אני מנסר חומר דק וצר כמסגרת לתמונה, ההתאמה היא לא מספיק טובה בעיני.
ברור שאפשר לשפר את ההתאמה בליטוש, אבל ליטוש גם משנה את האורך, ואם מדובר על משולש שינוי באורך ישפיע גם הוא על ההתאמה.
כנראה שיהיה צורך בניסוי וטעייה.
אגב גרונג זה בגרמנית (Gehrung).
oferyuval
סופר משתמש

הודעות: 155
הצטרף: 23 יולי 2012, 14:54
