ג'יג לדיבלים עץ

זה המקום לספר מה ניגרתם היום, לתעד את הפרויקטים שלכם, לשאול שאלות ולקבל תשובות.

ג'יג לדיבלים עץ

הודעהעל ידי dtab91 » 26 ינואר 2018, 14:21

הי,

ברצוני לרכוש ג'יג לקדיחה של חורים עבור דיבלים עץ.

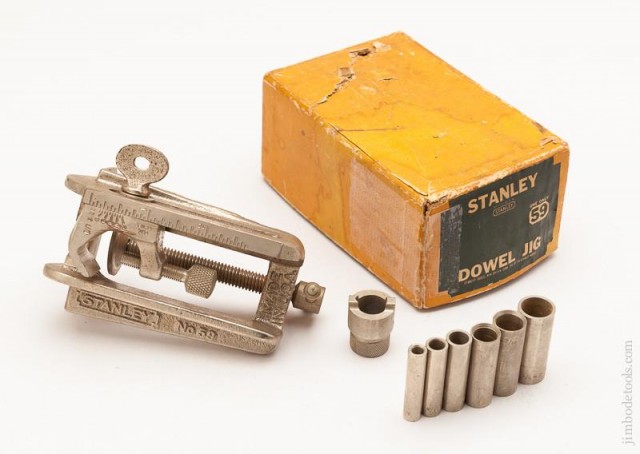

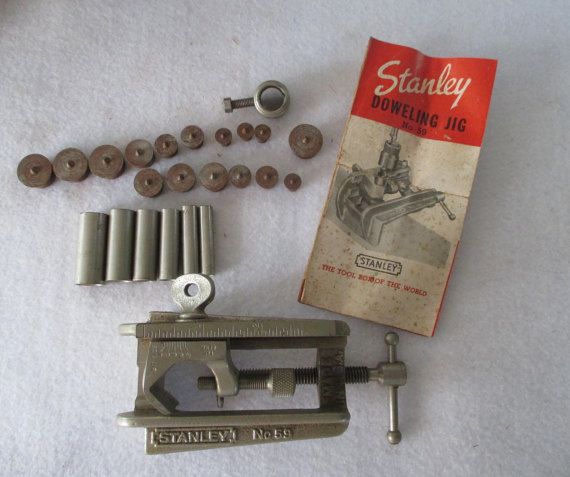

חשבתי על סטנלי מספר 59 העתיק.


מה שאהבתי בג'יג הזה הוא שאפשר להשתמש בקוטר מקדחים שונה כתלות בקוטר ה bushing .
השאלה שלי :
1. איך נקרא ה bushing הזה בעברית ואיפה ניתן להשיג כאלה עבור מקדחים במילימטר ( נגיד 12 או 10 מילימטר).
2. המלצות לג'יגים אחרים יתקבלו גם בברכה ( רק שיהיה ניתן להשיג ושיתאים למקדחים במילימטרים)

תודה מראש,
דן
dtab91
משתמש ותיק

הודעות: 46
הצטרף: 25 אפריל 2017, 13:40

Re: ג'יג לדיבלים עץ

הודעהעל ידי Alex Milch » 26 ינואר 2018, 15:38

ה-BUSHING נקרא בעברית - תותב קידוח
Alex the Cheesepenter
סמל אישי של המשתמש
Alex Milch
סופר משתמש

הודעות: 4297
הצטרף: 13 אוגוסט 2007, 18:09
מיקום: חיפה

Re: ג'יג לדיבלים עץ

הודעהעל ידי dtab91 » 26 ינואר 2018, 15:50

תודה רבה ! האם אתה יודע איכן ניתן להשיג כאלה ? חיפוש בגוגל לא העלה מידע שימושי.
למי שמשתמש בדיבלי עבור מחברי עץ באיזה ג'יג השתמשתם ?
dtab91
משתמש ותיק

הודעות: 46
הצטרף: 25 אפריל 2017, 13:40

Re: ג'יג לדיבלים עץ

הודעהעל ידי dudi » 26 ינואר 2018, 16:02

אני משתמש בכזה
תמונה
אמנם רק 3 קטרים 6ממ 8ממ ו10ממ אבל זה כלי הרבה יותר חכם מהסטנלי 59 והעבודה זורמת הרבה יותר מהר כי לא צריך את שלב הנעצים.

אם אתה רוצה אתה יכול לקנות גם מקדחים שלהם עם גובל עומק.
אני משתמש במקדחים רגילים.
סמל אישי של המשתמש
dudi
סופר משתמש

הודעות: 785
הצטרף: 01 אוקטובר 2009, 15:23

Re: ג'יג לדיבלים עץ

הודעהעל ידי dtab91 » 26 ינואר 2018, 19:34

dudi כתב:אני משתמש בכזה
תמונה
אמנם רק 3 קטרים 6ממ 8ממ ו10ממ אבל זה כלי הרבה יותר חכם מהסטנלי 59 והעבודה זורמת הרבה יותר מהר כי לא צריך את שלב הנעצים.

אם אתה רוצה אתה יכול לקנות גם מקדחים שלהם עם גובל עומק.
אני משתמש במקדחים רגילים.

נראה פתרון מעניין ואפילו זול יחסית לפתרונות האחרים. אני אנסה אותו. תודה !
dtab91
משתמש ותיק

הודעות: 46
הצטרף: 25 אפריל 2017, 13:40

Re: ג'יג לדיבלים עץ

הודעהעל ידי Alex Milch » 26 ינואר 2018, 21:43

יש לי את הג'יג שדודי הציג, יש משוכללים ממנו בהרבה ובהתאם מחיריהם. זהו ג'יג פשוט ויעיל מאד משמש אותי לרוב הצרכים ורק לעתים רחוקות אני חייב להכין לי ג'יג יעודי למטרה מזדמנת.
אולי הידוע ביותר הוא של WOLFCRAFT אך יש גם תואמים ב-100%. מומלץ ביותר.

את תותבי הקידוח ניתן לרכוש בחנויות המתמחות בציוד טכני.
Alex the Cheesepenter
סמל אישי של המשתמש
Alex Milch
סופר משתמש

הודעות: 4297
הצטרף: 13 אוגוסט 2007, 18:09
מיקום: חיפה

Re: ג'יג לדיבלים עץ

הודעהעל ידי Isaac » 26 ינואר 2018, 23:13

הזמנתי את הסט של Milescraft מאמזון שכבר נמצא בדאר (הצב ולא הצבי. יחי ההבדל הקטן) בארץ לפי המעקב אך לא ברשותי עדיין. המחיר מאמזון כולל משלוח הוא $32 ולקח להדיע כ-3 שבועות. בסט יש 3 מקדחים + דבק + קופסת פלסטיק נחמדה... ראה קישור.
https://www.amazon.com/gp/product/B01MTUUWD4/ref=oh_aui_detailpage_o00_s00?ie=UTF8&psc=1
Isaac
סופר משתמש

הודעות: 471
הצטרף: 01 מרץ 2014, 11:43
מיקום: רמת גן

Re: ג'יג לדיבלים עץ

הודעהעל ידי dtab91 » 27 ינואר 2018, 00:21

נראה ממש טוב ! לדעתי זה ממש דומה למה שדודי המליץ עליו - רק שפה המידות של הדיבלים באינצ'ים ושם בממ אבל אני לא חושב שתהיה בעיה להשיג את הדיבלים. אני אשווה ואבחר את אחד הפתרונות.
עריכה : דיבל עץ 3/8 הוא בערך 9.52 ממ ולכן אפשר טיפה לשייף דיבל 10 או להכניס בלחץ
אשמח לעדכון לגבי המוצר כשיגיע אם לא אזמין עד אז.
תודה !
dtab91
משתמש ותיק

הודעות: 46
הצטרף: 25 אפריל 2017, 13:40

Re: ג'יג לדיבלים עץ

הודעהעל ידי OrenA » 27 ינואר 2018, 02:48

אני מרחיב את הקדחים מ - 3.8" ל - 10 מ"מ ע"י שימוש במקדח 10 מ"מ המיודע לקידוח במתכת (הקצה שלו קוני, והוא מתמרכז בעצמו).
הרעיונות האחרים שציינת לא מוצלחים, לדעתי.
OrenA
סופר משתמש

הודעות: 987
הצטרף: 12 נובמבר 2013, 17:04

Re: ג'יג לדיבלים עץ

הודעהעל ידי dudi » 27 ינואר 2018, 04:30

dtab91 כתב:לדעתי זה ממש דומה למה שדודי המליץ עליו

למען הדיוק. לא המלצתי אלא כתבתי שאני משתמש בכזה והוא לדעתי עדיף על סטנלי 59 :)

לדעתי אם אתה מתכוון להשתמש בדיבלים מילמיטריים כדאי לך (מאוד) לקנות ג'יג עם מובילים מילימטריים ולא לשעבד את עצמך לנצח לאילתורים.

מצ"ב סרטון שמראה את אופן היישום בעזרת הג'יג



שים לב שבעבודה על הלוח השני בכל צורות החיבור אתה אמור להשתמש בדיבל כמוביל למיקום הקדח.
למרות שהשיטה של אורן (הרחבת קדח ולא שיוף דיבל) עדיפה היא לא תעבוד כי הדיבל לא יכנס למסילה. המינוס הנוסף הוא שנדרשת החלפת מקדחים.
בשיטת השיוף שאתה מציע, במקום כמה דקות בודדות אתה הופך את העבודה לאתגר של שיוף דיבלים במקרה הטוב וללא מדוייקת אם השיוף מוציא דיבלים לא ממש עגולים.
סמל אישי של המשתמש
dudi
סופר משתמש

הודעות: 785
הצטרף: 01 אוקטובר 2009, 15:23
