הודעהעל ידי pure madness » 18 אוקטובר 2016, 10:07

חג שמח חברים!!

לקראת השנה החדשה, החלטתי לבנות שלוחן עבודה, שחשקה בו נפשי כבר המון המון זמן!!

השולחן נבנה ע"פ המדריך המצויין של פול סלרס, עם כלים ידניים בלבד.
החומר כבודה, קרשי בניין 5*10

המדריך המלא של Paul Sellers:
https://www.youtube.com/playlist?list=P ... 332C7FB168
קבצים מצורפים

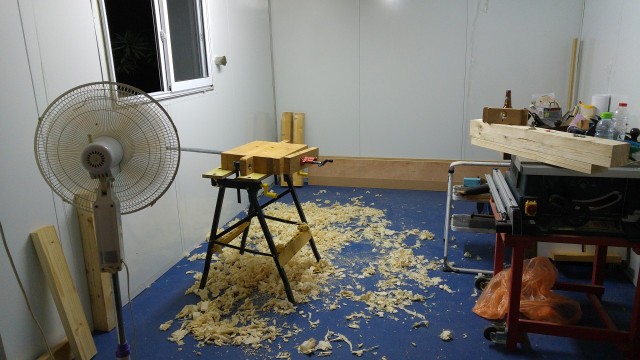

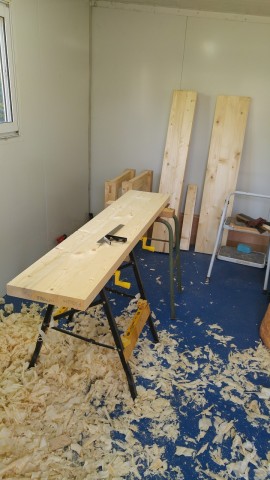

את הרגליים לשולחן הדבקתי כבר לפני כ 3 שנים... כשרק התחלתי לפנטז על שולחן עבודה!!
יש אחת על המסור שולחן, אחרי הקצעה, שתיים ברקע נשענות על הקיר ואחת מתחבאת מאחורי המאוורר :)

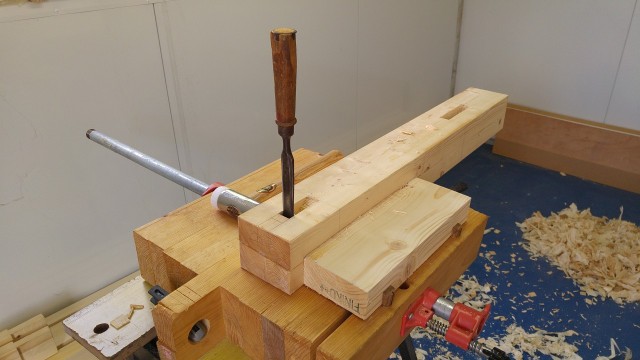

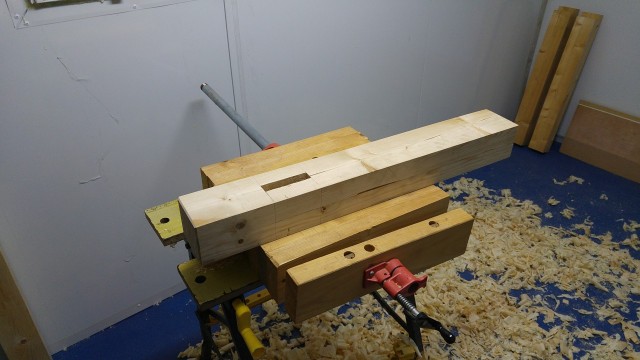

חפירת ה MORTICE עם פטיש ומפסלת, היה שלב קשה!! בעיקר כי עשיתי את אותן בעובי 20ממ.
את שלב התאמת ה TENON לא צילמתי, הייתי באטרף של לעבוד עליהם ופרח מזכרוני לצלם

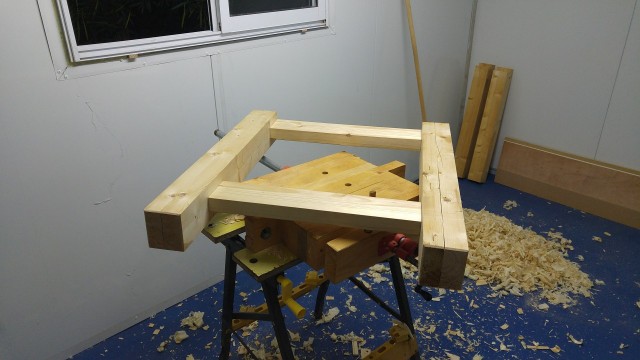

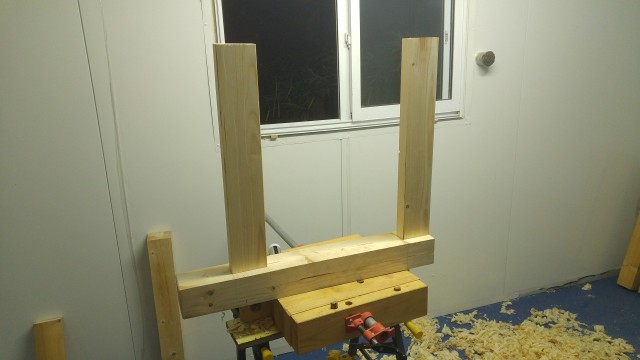

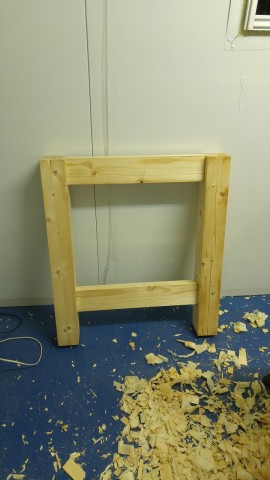

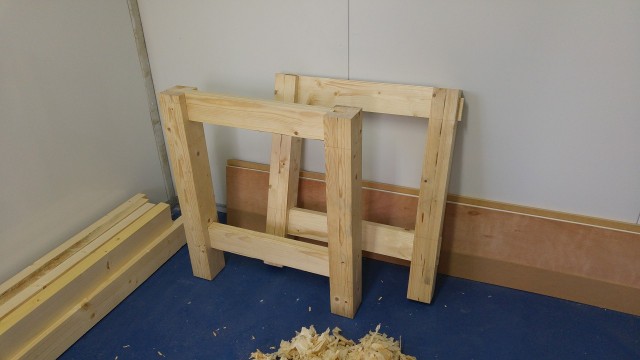

מסגרת רגליים אחת מוכנה.
נגמר לי החומר עבודה, אז קפצתי להביא קרשי בניין מחנות הצעצועים האהובה עליי.
מצאתי שיש להם שם קרשים 3מ' מוקצעים, עם פינות ישרות!! (לא מעוגלות)
הדבקה של ה"סינרים" שבאים בחזית ובגב השולחן
שקי גילוחי העץ מההקצעה של כל הקרשים!! יש כבר 4 כאלה מסתובבים להם בסדנא מחכים לפינוי
pure madness
סופר משתמש

הודעות: 119
הצטרף: 17 יוני 2012, 17:31

אי אפשר להעלות יותר מ 10 תמונות

הודעהעל ידי pure madness » 18 אוקטובר 2016, 10:31

המשך הבניה...
קבצים מצורפים

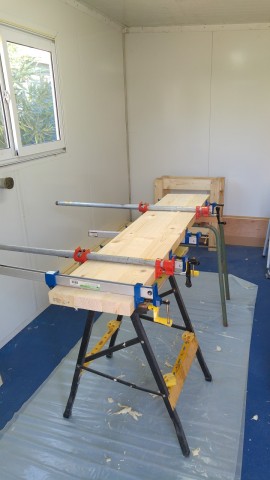

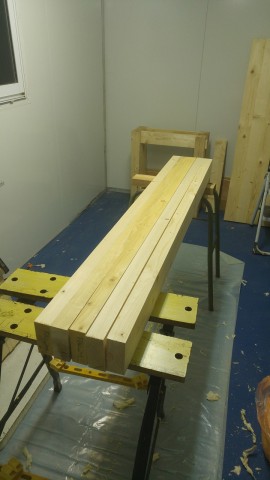

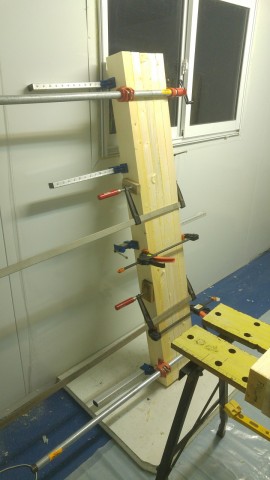

DRY RUN של הדבקת המשטח העליון.
הראשון יצא לא מש כמו שרציתי מבחינת רווחים בהדבקה, אז על השני עבדתי קצת יותר על התאמת הקורות אחת לשניה

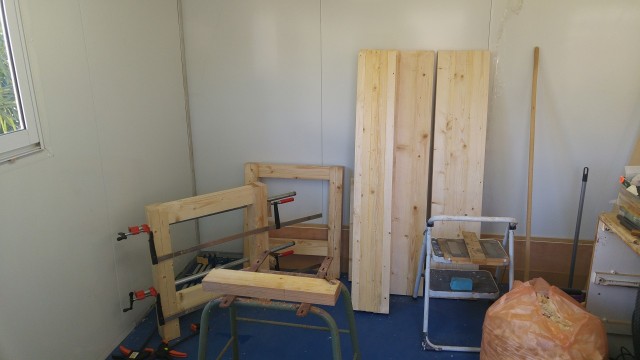

כל חלקי השולחן בתצוגה... מחכים להרכבה

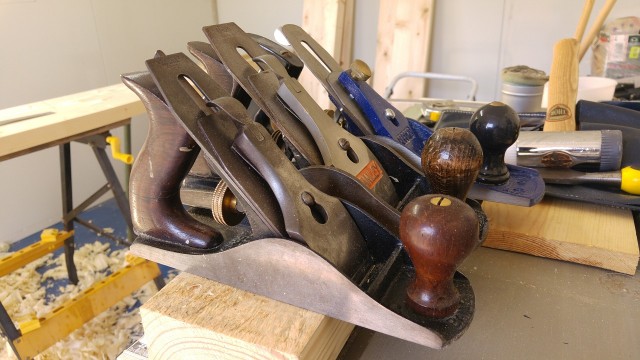

השותפים לפשע :)
סטנלי מס 4, 4.5 ורקורד מס 5.

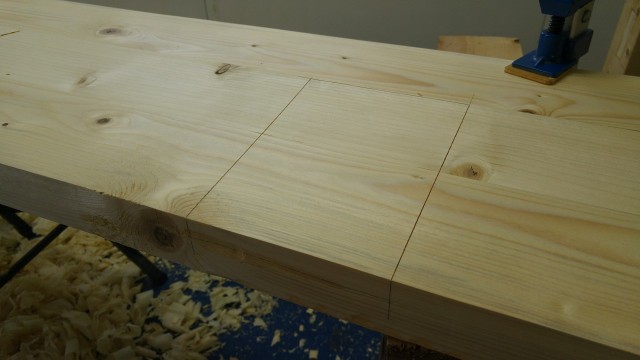

סימון המגרעת ב'סינר' שבתוכה תשב הרגל

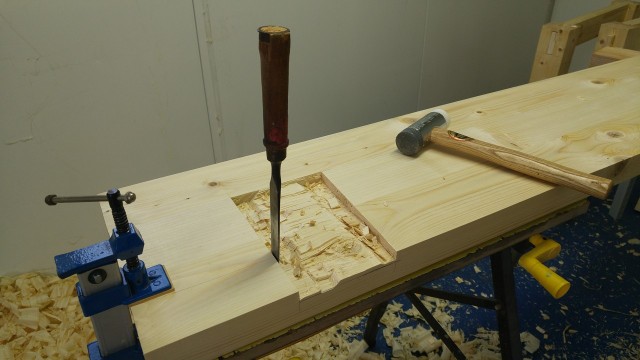

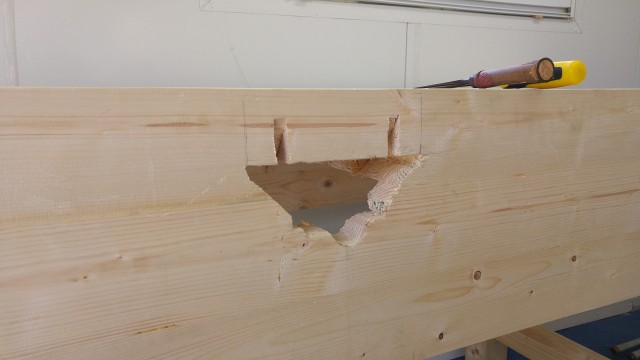

הורדת רוב החומר וגעה לעומק כמעט סופי בעזרת מפסלת
וככה הוא נראה אחרי יישור התחתית עם מקצוע ראוטר ידני, תוצרת בית מחתיכות עץ ומפתח אלן מושחז.
הרגל יושבת בתוך המגרעת, צד אחד של המגרעת אנכי, והשני בשיפוע עם טריז שמקבע את הרגל נגד תנודות מצד לצד.
pure madness
סופר משתמש

הודעות: 119
הצטרף: 17 יוני 2012, 17:31

Re: שולחן נגרות

הודעהעל ידי pure madness » 18 אוקטובר 2016, 10:35

עוד המשך...
קבצים מצורפים

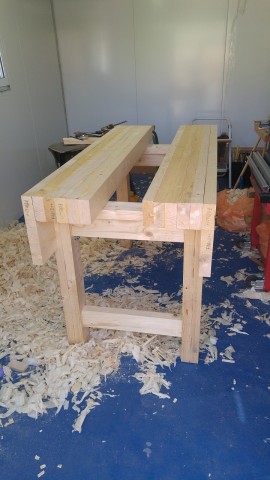

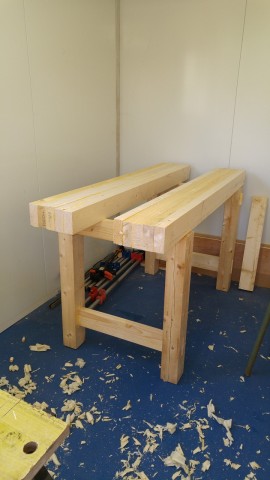

הרכבה "יבשה" לראות באמת שהכל מתחבר כמו שצריך

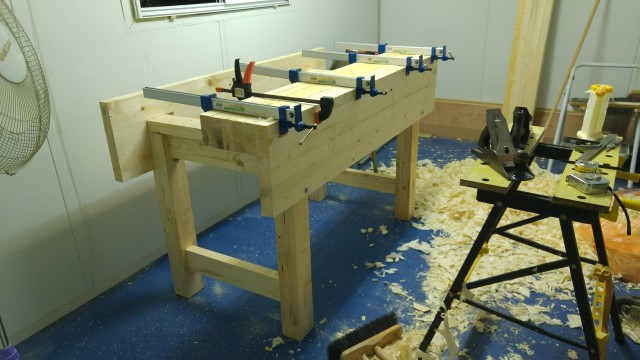

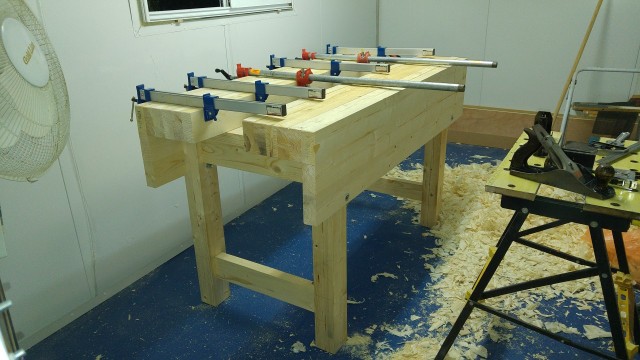

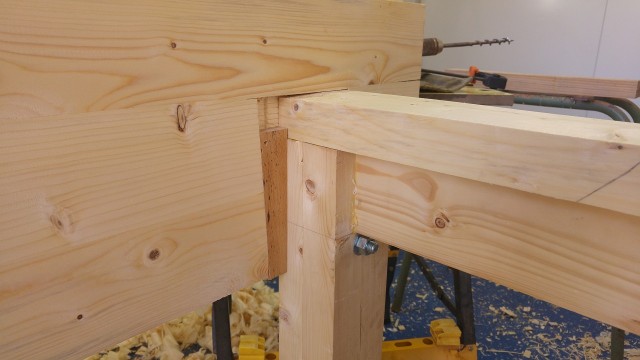

שלב הדבקת המשטח העליון לסינר, אח"כ הוא מקובע גם לקרש שמעל הרגליים ע"י ברגים מלמטה.
צד שני...

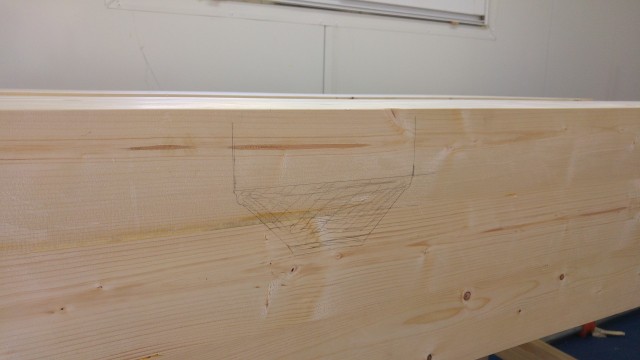

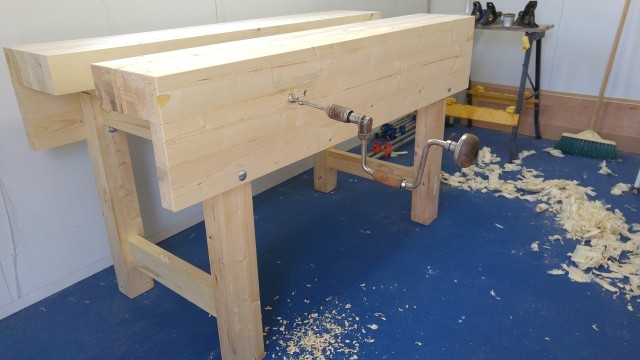

סימון ותכנון של הפינוי הדרוש להתקנת המלחציים... שלב מלחיץ לפני הקדיחה!!
המלחציים שיש לי בנויות לשולחן עם משטח עליון של 60ממ בערך, אז הייתי צריך לפנות כ 3 ס"מ מעובי המשטח בתחתית על מנת שהן יישבו כ 5 ממ מתחת לגובה המטח העליון.

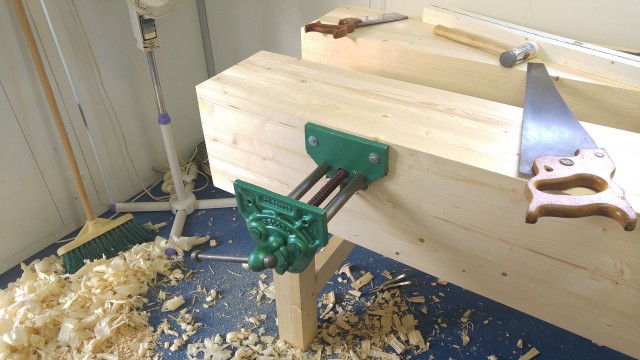

אחרי כמה וכמה התאמות, הן נכנסו ויושבות בנוחות במקומן הראוי!!

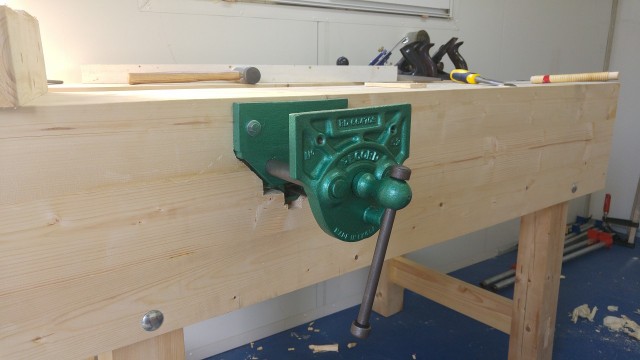

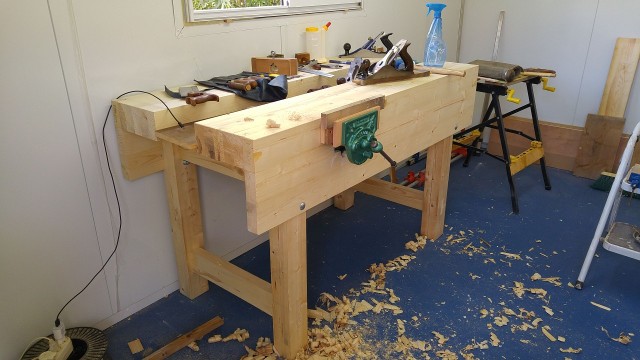

וככה הוא נראה היום, עדיין ממתין לשימון, והוספה של כל אי אלו תוספות.

מגירות, מדפים וכו, שעליהם עדיין לא חשבתי ממש. :)
pure madness
סופר משתמש

הודעות: 119
הצטרף: 17 יוני 2012, 17:31

Re: שולחן נגרות

הודעהעל ידי iAsaf » 18 אוקטובר 2016, 11:06

מעולה !! איזה יופי...
iAsaf
משתמש ותיק

הודעות: 64
הצטרף: 15 פברואר 2014, 11:02

Re: שולחן נגרות

הודעהעל ידי Zaax » 18 אוקטובר 2016, 11:26

כל הכבוד!
Zaax
סופר משתמש

הודעות: 430
הצטרף: 30 נובמבר 2015, 12:48

Re: שולחן נגרות

הודעהעל ידי dudi » 18 אוקטובר 2016, 23:56

נראה מאוד מושקע.

אציין שאני בור בנושא שולחנות ואשמח לנצל את ההזדמנות וללמוד קצת. אז ברשותך מספר שאלות.

האם הפינטוז על השולחן הוא בגלל האומנות ואתגר שבבניה או שימושיות? אם שימושיות, מהן היתרונות של השולחן הזה?

מה המטרה של הסינרים בצד השולחן?

נראה שיש הקפדה גדולה על הדיוק בבנית השולחן. אני מבין את הצורך במשטח עליון מישורי ככל שניתן. אבל למה חשוב ששאר השולחן יהיה כל כך מדוייק?

בד"כ עושים בשולחנות חורים מרובעים (העצלים קודחים עגול) בשביל מעצורים ללוח בזמן הקצעה או כליבות. נראה שבשולחן שלך אין כאלה. האם אתה מוצא שהם מיותרים?

תתחדש!
סמל אישי של המשתמש
dudi
סופר משתמש

הודעות: 790
הצטרף: 01 אוקטובר 2009, 15:23

Re: שולחן נגרות

הודעהעל ידי pure madness » 19 אוקטובר 2016, 08:50

היי דודי.

כן זה היה פרוייקט מהנה ומלמד :)

שאלות תמיד בכיף!!

dudi כתב:האם הפינטוז על השולחן הוא בגלל האומנות ואתגר שבבניה או שימושיות? אם שימושיות, מהן היתרונות של השולחן הזה?

הפינטוז על השולחן היה גם וגם, גם בשביל החוויה של לבנות פרוייקט בסדר גודל כזה בכלים ידניים בלבד וגם בשביל השימושיות.
היתרונות בשולחן כזה זה בעיקר המסה שלו, מבחינת יציבות, ואפשרות לעבוד על המשטח העליון עם פטיש ומפסלות, קליבה של חומר העבודה בכל מיני אפשרויות.
מה המטרה של הסינרים בצד השולחן?

הסינרים הם בעצם הקושרות של השולחן, הרגליים יושבות בתוך מגרעת בסינר, מחוזקות בעזרת הטריז וזה נותן לשולחן יציבות אדירה נגד תנועות מצד לצד!!
נראה שיש הקפדה גדולה על הדיוק בבנית השולחן. אני מבין את הצורך במשטח עליון מישורי ככל שניתן. אבל למה חשוב ששאר השולחן יהיה כל כך מדוייק?

ההקפדה היא דיי הכרחית כמעט בכל חלקי השולחן, אם למשל, הצד התחתון של המשטח עבודה יהיה עם עיוות, זה ישפיע על על הרגליים ויעוות גם אותן.
אז צריך להקפיד :D איפה שאפשר וזה פחות משמעותי "עיגלתי" קצת פינות.

בד"כ עושים בשולחנות חורים מרובעים (העצלים קודחים עגול) בשביל מעצורים ללוח בזמן הקצעה או כליבות. נראה שבשולחן שלך אין כאלה. האם אתה מוצא שהם מיותרים?


אכן מתוכננים Dog Holes בשולחן! אני מהעצלים שקודחים עגולים ;) עוד לא חשבתי איפה בדיוק למקם אותם...
כמו עוד תוספות שעדיין לא ממש חשבתי עליהן.

עופר א
pure madness
סופר משתמש

הודעות: 119
הצטרף: 17 יוני 2012, 17:31

Re: שולחן נגרות

הודעהעל ידי dudi » 19 אוקטובר 2016, 10:07

עופר,
תודה על התשובה המפורטת.

פול סלרס הוא נגר מיוחד. בד"כ נגרים שייכים לאסכולה מסויימת מבחינת סוג הכלים ושיטות העבודה והוא אינו מקפיד על שום סגנון.
מצד אחד סין וגרז ומצד שני ריתום בברגים. בדרל כלל בסרטונים שלו הוא גם עושה הרבה פישולים קטנים ו"סולח" לעצמו וממשיך.

היתרונות בשולחן כזה זה בעיקר המסה שלו, מבחינת יציבות, ואפשרות לעבוד על המשטח העליון עם פטיש ומפסלות, קליבה של חומר העבודה בכל מיני אפשרויות

מהתשובה אני מבין שיתרונו הגדול של השולחן הספציפי הזה הוא משקלו.
את הקטע עם פטיש ומפסלות לא בטוח שהבנתי. האם זה כי כשאתה מכה השולחן לא יזוז כי הוא כבד?
קליבה בכל מינה אפשרויות - אופקי למישטח, ואנכי לסינר?

הסינרים הם בעצם הקושרות של השולחן, הרגליים יושבות בתוך מגרעת בסינר, מחוזקות בעזרת הטריז וזה נותן לשולחן יציבות אדירה נגד תנועות מצד לצד!!

הסינרים הם דוגמא מצוינת למקום שבו אני הייתי מחפף. פחות חומר לקושרות (כי אני קמצן) ולא מקציע כי לא נראה לי שזה משפיע על משהו(כי אני עצלן) :)

שוב תודה.
אני מקווה שהשולחן והתוספות ישמחו אותך עוד שנים רבות.
סמל אישי של המשתמש
dudi
סופר משתמש

הודעות: 790
הצטרף: 01 אוקטובר 2009, 15:23

Re: שולחן נגרות

הודעהעל ידי pure madness » 19 אוקטובר 2016, 12:04

דודי, בשמחה!!

פול סלרס הוא נגר מיוחד. בד"כ נגרים שייכים לאסכולה מסויימת מבחינת סוג הכלים ושיטות העבודה והוא אינו מקפיד על שום סגנון.
מצד אחד סין וגרז ומצד שני ריתום בברגים. בדרל כלל בסרטונים שלו הוא גם עושה הרבה פישולים קטנים ו"סולח" לעצמו וממשיך.


מה שאני מאד אוהב אצל פול סלרס, זו בעיקר הגישה שלו.
ממה שראיתי ברשת, התחום של נגרות ידנית מאד "אליטיסטי" לרוב, והוא בא מנקודה שונה, מנקודה של להנגיש מאד את העניין למתחילים.
שזה בסדר גמור, לא להשחיז את הלהבים ל 25,000 גריט, ולהסתפק במקצועות ומסורים ב 20$ מאיביי או משווקים.

ובכלל, את המזג הרגוע והשלו של האיש.
יצא לי להיות ביום סדנא כשהוא היה בביקור פה בארץ לפני כמה חודשים, להקשיב לו ולספוג את הידע העצום שיש לו היה פשוט תענוג צרוף מבחינתי!! :)

מהתשובה אני מבין שיתרונו הגדול של השולחן הספציפי הזה הוא משקלו.
את הקטע עם פטיש ומפסלות לא בטוח שהבנתי. האם זה כי כשאתה מכה השולחן לא יזוז כי הוא כבד?
קליבה בכל מינה אפשרויות - אופקי למישטח, ואנכי לסינר?


כן! בהחלט המשקל שלו זה היתרון הגדול.
אם יצא לך להקציע, לחתוך זנביונים, או לעשות מחבר סין וגרז על משטח עבודה רעוע, זה מתסכל מאד!! במקרה הזה כמעט וכל נסיון התעללות שניסיתי עליו, לא ממש הזיז לו :)
ולהלום עם פטיס ומפסלת על שולחן "קל" עם משטח סנדוויץ, MDF או וואטאבר בעובי 18-25ממ לא מספק מספיק תמיכה לחלק שעובדים עליו, אז ההלימות פטיש הרבה פחות יעילות. (בשביל זה המשטח עליון 95ממ).

לגבי הקליבה, עדיין לא יצא לי לנסות כל מיני צורות מוזרות לקלוב, עובד על זה :)

הסינרים הם דוגמא מצוינת למקום שבו אני הייתי מחפף. פחות חומר לקושרות (כי אני קמצן) ולא מקציע כי לא נראה לי שזה משפיע על משהו(כי אני עצלן) :)


בסינרים באמת יחסית חיפפתי, כי הם לא חייבים להיות הכי מדוייקים.
פחות חומר לקושרות זה לא, הרגליים יושבות בתוך מגרעת, לאורך של כ 13-14ס"מ... זה נותן לו יציבות מטורפת לצדדים!
בשלב ההרכבה, היה מחובר סינר אחד לרגליים, עם ברגים מחוזקים ביד, וכמעט היה בלתי אפשרי להזיז את זה (לשחק עם זה מצד לצד).
מבחינת חיסכון בחומר (בעניין הקמצנות;)), זה ממש לא משמעותי, סתם בשביל קנה מידה, עלות כל החומר לשולחן היה 300ש"ח +- :)

אם אתה, או כל חבר אחר רוצים להתרשם פיסית, מוזמנים גם בשמחה לסדנא (הצנועה) אצלי, הבירה עליי.

וכן! אני מקווה מאד שישמחו אותי לשנים רבות! תודה!! :)

עופר א
pure madness
סופר משתמש

הודעות: 119
הצטרף: 17 יוני 2012, 17:31

Re: שולחן נגרות

הודעהעל ידי NirE » 20 אוקטובר 2016, 01:17

אחלה שולחן ואחלה תיעוד!

Sent from my HUAWEI RIO-L02 using Tapatalk
NirE
סופר משתמש

הודעות: 158
הצטרף: 02 יוני 2015, 07:40
מיקום: יהוד
