חורים לדלתות ארון

[zigi]

האמת שהתודה לאלכס, אנחנו רק תרגמנו את מה שהוא הסביר. בכל אופן התקבל

[Alex Milch]

אכן הבנת נכון זיגי.

[Alex Milch]

הי goli,

הציר שאתה מראה הוא מסוג INSERTA. זהו ציר השתלה, קודחים 3 חורים, אחד לציר ושניים לתותבים. מחדירים למקום וסוגרים את הדלת/קלפה שגורמת לנעילת התותבים למקום. כיוון שהציר מיועד ליצור תעשייתי עם מכונות קידוח ומכונות השתלה, אינני משתמש בסוג זה ולא יכול לענות על ענין ה-5 מ"מ. אני גם לא מכיר את השבלונה.
מה שבן, אני אזכיר שכל הצירים של כל החברות עובדות על אותו עיקרון ולכן מידות ההתקנה זהות. אני נמנע מלהשתמש בפירזולים של בלום, על השירות של דומיסיל, יבואנית SALICE, אינני יכול לותר. אני מצהיר בזאת שאין לי, ולא היה לי שום קשר עיסקי עם היבואן הנ"ל ואין לי שום טובות הנאה בעיקבות דברים שאני ממליץ.
כיוון שרובנו אנשים עם רקע טכני, אני מצרף קטלוג של צירי SALICE סידרה 200 הנפוצה ביותר. אני בטוח שתמצא תשובה (רלוונטית גם לגבי מותגים אחרים) לכל שאלותיך, ואם לא, תמיד תוכל לפנות אלי או כל מי שמתמצא בנושא.

http://www.wenrite.co.nz/wenrite/downlo ... hinges.pdf

אני פונה לצוות הניהול בבקשה - אנא דאגו שהקטלוג הזה יישמר במסגרת הפורום.

הבקשה מולאה ברצון - הקטלוג וגם הקישור אליו בלשונית קטלוגים

[goli]

אלכס, התקנה של ציר פנימי (ציר שהדלת לא מסתירה את הדופן, אלא באותו קו איתו), היא על פי אותם מידות רגילות שציינו כאן?

גולי

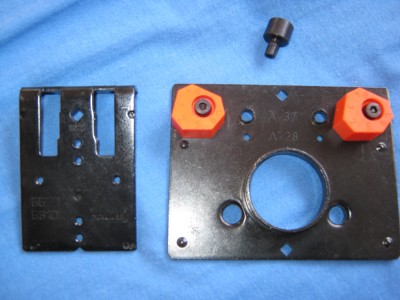

נ.ב. אני מצרף את פרטי השבלונה שקניתי, לחוות דעתך

[goli]

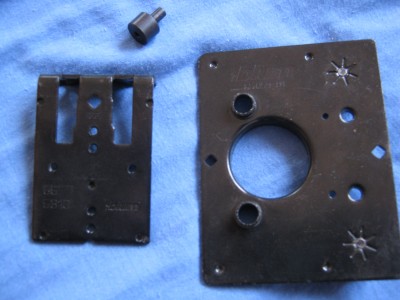

ואני מצרף גם את התמונות שאני צילמתי

[Alex Milch]

גולי, אני לא מכיר את השבלונה, וגם בעינוים לא תיציא ממני מידע עליה .
עיין ב-PDF שצרפתי, לגבי דלת פנימית צריך ךהיות קצת יותר מדויק.
יש קורלציה בין המידות T,A ו-K. שים לב בעמוד 2 של ה-PDF לגבי דלת עם זוית פתיחה של 94 מעלות.
אם עדין לא מובן לך, רשום לי את עובי הדלת ואתן לך את כל הנתונים. המידה A היא המרווח בין הדלת למיבנה, הכפל אותה ב-2, חסר מרוחב המפתח וקבלת את רוחב הדלת.

לדעתי השבלונה מיותרת, נסה להחזיר אותה ולקחת דברים אחרים במקום.

[goli]

אלכס, עיינתי בקטלוג ובהנחיות של סליצ'ה. האם הבנתי נכון שאם עובי הדלת T=18 (עץ אורן רגיל), ומרווח הקדח משפת הדלת K=5 אז מהטבלה מחלצים את המרווח בין הדלת למבנה A=0.7. ואז צריך לחשב את הגובה H של "מחזיק הציר", H=-2+K+A שיוצא 3.7מ"מ. מאחר ועדיין אין לי ציר סליצ'ה ביד אני שואל איך שולטים על H? אני מבין שמתאים לי למשימה זו הציר שהקוד שלו 098226 ?

[Alex Milch]

החשבון שלך נכון!
לא קיימת תושבת בעלת גובה כזה. התושבות הסטנדרטיות הן בד"כ 3, 6 ו-9 מ"מ. בהסתמך על העובדה שיש שלושה סוגי צירים - ישר, כפוף וכפוף-כפוף (פנימי), יש שתי שיטות עבודה: האחת היא שימוש בצירים מסוג ישר בלבד ותושבות בגובה בהתאם לצורך, או תושבות בגובה אחיד של 3 מ"מ ושימוש בצירים התואמים לדרישה. אני מעדיף את השיטה השניה כיוון שצורת הציר נותנת את התוצאה הרצויה באופן הנוח ביותר.
לגבי המספר הקטלוגי, מעולם לא התעמקתי בזה. בכל חנות לפירזול לנגרים תוכל לבקש ציר לפי ההגדרות מעלה + תושבת (אוטומטית תקבל את ה-3 מ"מ ללא תלות במותג הצירים). בקש תושבת משוכללת כיוון שעליה יש בורג אקסצנטרי לכיוונון אנכי ללא צורך בשיחרור כלשהו. על הציר ישנם שני ברגים לכיוונון פנימה-החוצה ושמאלה-ימינה. שילוב זה יאפשר כיוון ב-3 צירים ללא שיחרור והידוק חוזר של ברגים.

[goli]

אלכס, תודה!!!
works like a charm
הצירים הראשונים שהתקנתי... ועוד דוקא המיוחד שבהם, הכפוף כפוף.
