דרגש מאלון - משחק בזויות

[moshik]

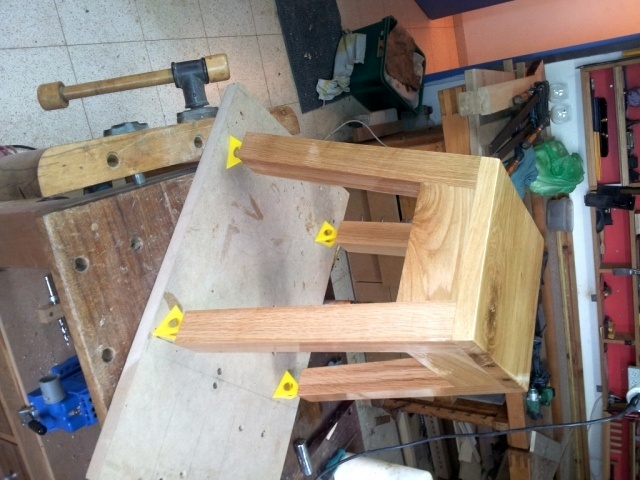

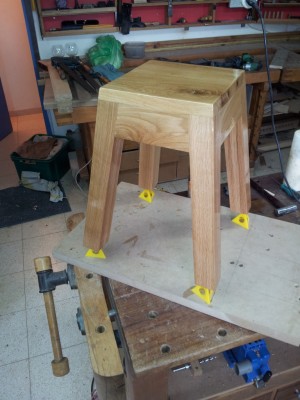

דרגש שעשיתי אתמול וצבעתי עכשיו

חידה קלה :

בקצוות הרגליים - כמה ניסורים צריך ואיך מנסרים

[goli]

קודם כל נראה יפה פשוט וחזק.

הזוויות הם זויות מורכבות (compound angles) למשל עשר מעלות לכוון X ועשר מעלות לכוון Y. מבוצע בחיתוך יחיד.
אני מקווה שהפרס זה לא סוף שבוע בג'נין...

[moshik]

תשובה מהירה ונכונה

לא סוף שבוע בגנין אבל
אפשר לארגן לך סוף שבוע עם יאיר לפיד.

[max63]

אכן חיתוך אחד לכל רגל. שיטה מומלצת היא להניח את הדרגש \ שרפרף על הרצפה, לפלס ואז לבנות התקן פשוט שמחזיק עפרון בגובה של הפינה הגבוהה ביותר ובמקביל לרצפה. משרטטים קו סביב כל רגל וניגשים למשור.
תתחדש על הרהיט החינני!

[Moshe Eshel]

אני חושב שלא הבנתי את השאלה, אחרת למה צריך יותר מחיתוך אחד בכל רגל - זה לא פלטה ישרה? משהו שמסור גרונג או ג'יג מעניין על משור שולחן יכול לעשות?

[Alex Milch]

בלי קשר למספר החיתוכים, שרפרף חריג בצורתו, ביצוע מדויק ואני מת על העץ הזה...

[Moshe Eshel]

בלי קשר למספר החיתוכים, שרפרף חריג בצורתו, ביצוע מדויק ואני מת על העץ הזה...

האמת שבדיוק קניתי כמה לוחות של אלון אירופאי לא גזום, אוטוטו כמה תמונות ואולי גם איזה שולחן או שתיים...

[icemen]

לאחר הרכבת השרפרף, מטים את שולחן משור הסרט לזווית המתאימה, ומנסרים כל 2 רגליים יחד.הופכים את השרפרף ומנסרים את שתי הרגליים האחרות..
אם ניחשתי נכון, אני אבחר את הפרס עבורי..

[moshik]

רעיון מעניין אבל לא
גולי כבר פתר את זה

בגדר של העגלה שמים נניח 8 מעלות
ומטים את הלהב ב 8 מעלות ומנסרים

[Yair Feldmann]

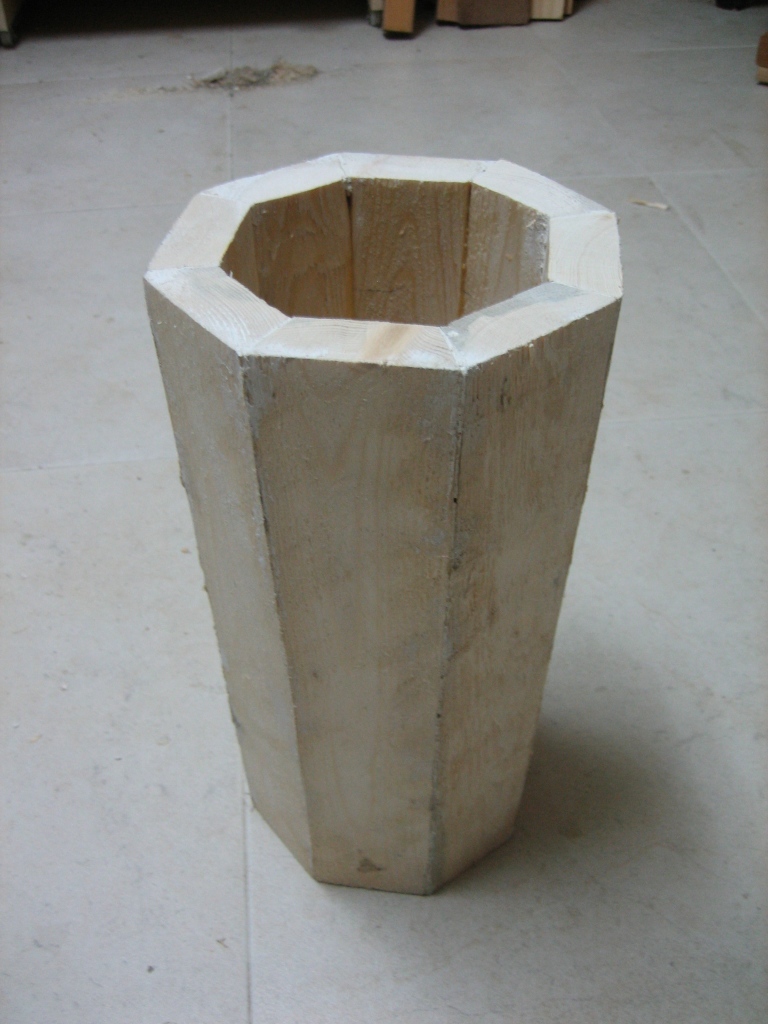

הנה עוד שימוש לטכניקה הזאת בבנייה של אגרטל קוני. כדי להשיג שהאגרטל יהיה קוני כלפי מטה (ז"א, המרכיבים שלו רחבים יותר בחלק העליון מאשר בחלק התחתון), כל יחידה צריך מנסרים ב- compund mitre. כמו ברגלי השולחן של מושיק, נעשה בחיתוך אחד (אלכסוני לאורך taper ונטוי mitre). לכל יחידה יש להקדיש שני חיתוכים כאלה, וכיוון שבחיתוך השני הצלע שמול הגדר המובילה כבר tapered צריך לקחת את זה בחשבון הזווית.

בעבר כבר העליתי את כל שלבי הבנייה של האגרטל כאן
http://www.nagaroot.com/forum1/viewtopi ... 9cc97453cd

אל תדאגו, זה עדיין לא צבוע...
