לקראת יום העצמאות - עגלה לברבקיו

זה המקום לספר מה ניגרתם היום, לתעד את הפרויקטים שלכם, לשאול שאלות ולקבל תשובות.

לקראת יום העצמאות - עגלה לברבקיו

הודעהעל ידי harel » 09 אפריל 2010, 02:06

התחדשנו בגריל גז נייד חדש והחלטתי שיהיה נוח ונעים יותר לשדרג אותו (אותי) בעגלה מתאימה לחצר (להפסיק למנגל להתחיל לברבק :lol:). מאחר ומאסתי בעבודה עם אורן חיפשתי חלופות. המראה של עץ קשה כמו איפאה המשמש לדקים לרוב מאד קסם לי אך לאיפאה 2 חסרונות גדולים, האחד הוא שעם הזמן בתנאי חוץ העץ מאפיר והחיסרון האחר הוא מחירו הגבוה.
בטיול במחסן העצים נתקלתי בעץ קומרו שכמו האיפאה גם הוא מיובא מיערות הגשם בברזיל. מהאינטרנט למדתי כי לעצי קומרו יש חסינות טבעית ועמידות גבוהה מאוד בתנאי חוץ (שמש, גשם), וגם בפני פגיעות פיסיות ונזקי מזיקים.
העץ מגיע מוקצע בקורות בעובי 19 מ"מ רוחב 140 מ"מ באורכים שונים.
העץ לפרוייקט עלה 280 ש"ח, גלגלים ותותבים 72 ש"ח, ברגים 20 ש"ח.
במחסן העצים (סחר עץ בהרצליה) עיקמו את הפרצוף שסיפרתי מה אני הולך לבנות וטענו כי העץ עקשן וקשה לעיבוד ומיועד לדקים. העצות נכונות. התוצאה לפניכם.
קבצים מצורפים

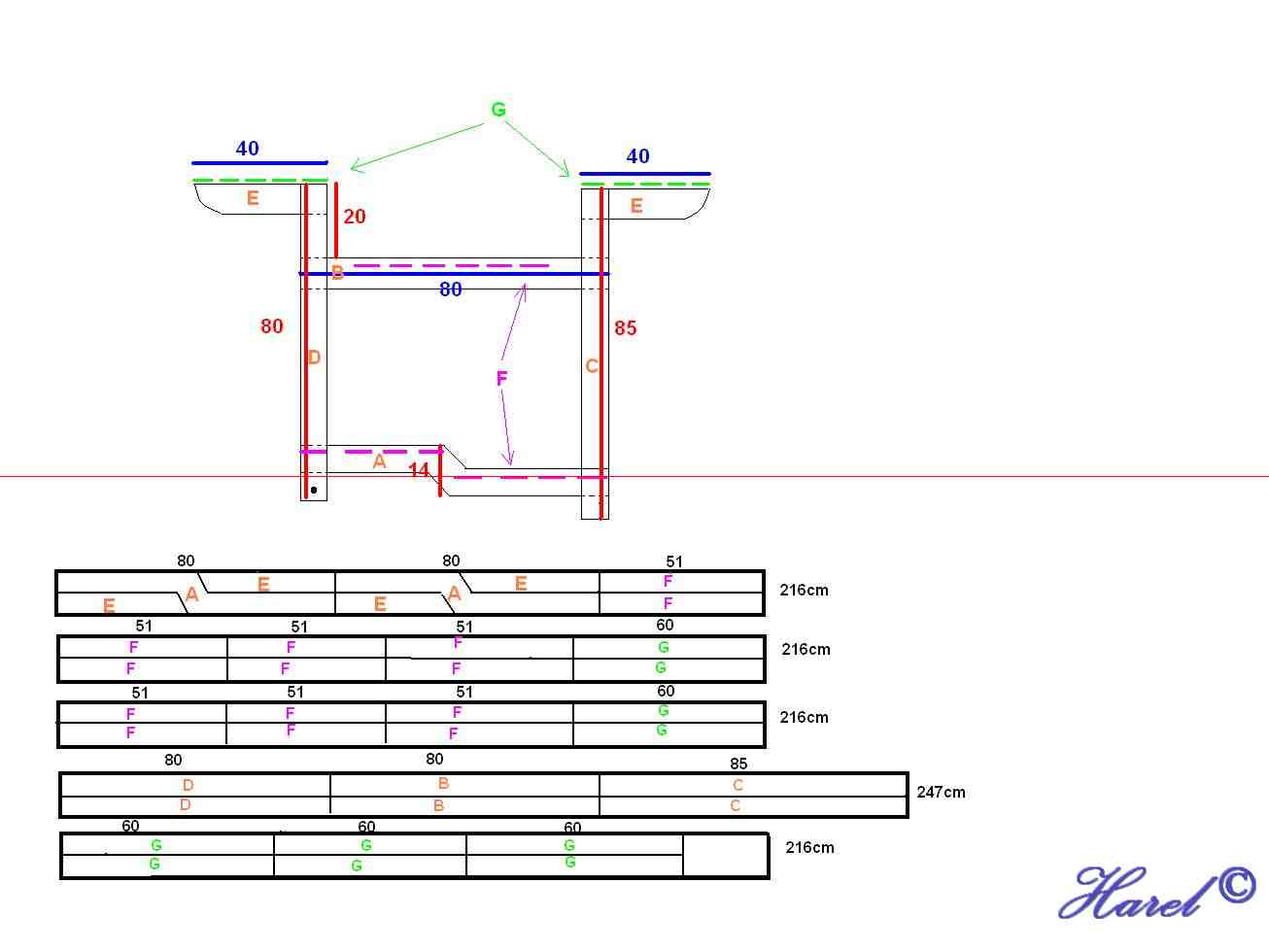

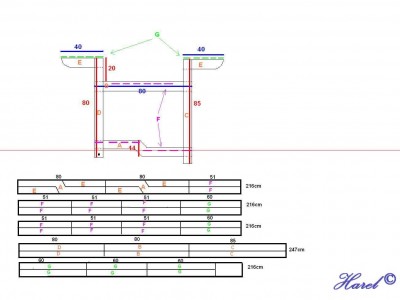

שרטוט העגלה והמידות. שלב ראשון היה לחתוך את הקורות לאורכים המתאימים וחציית מרבית החלקים ל-2.

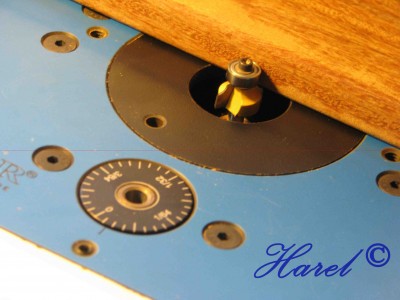

את הפאות שניסרתי עיגלתי באמצעות ביט מתאים בשולחן הרוטר

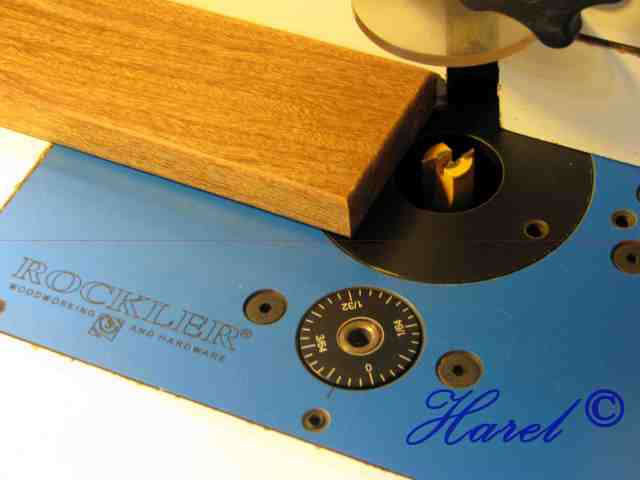

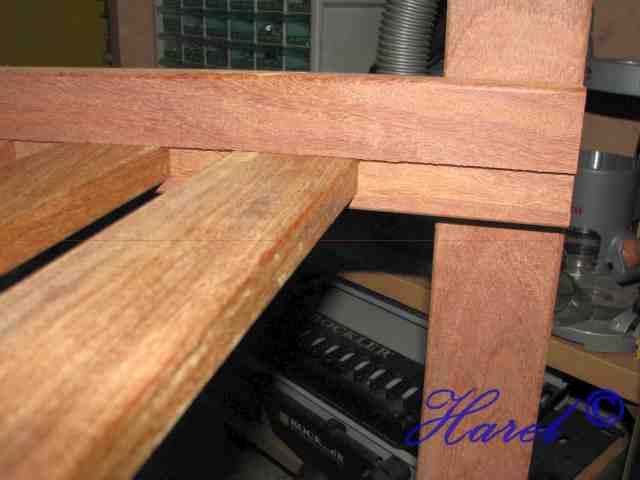

הקורות למדף העליון והתחתון הותקנו בתוך חריצים שרוחבם כעובי העץ. החריצים בוצעו אף הם בשולחן הרוטר עם ביט מתאים.

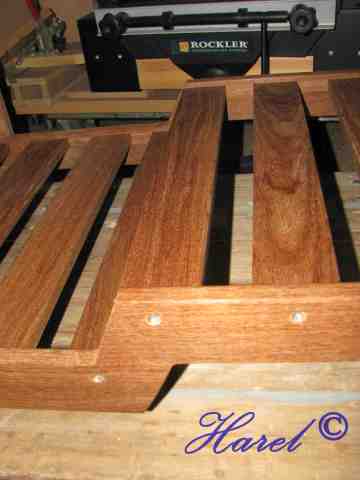

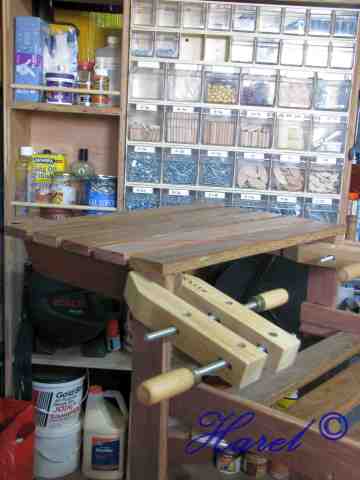

לחיזוק ההדבקה שנעשתה בדבק שרפון שעמיד במים כל קורה הודקה עם בורג סיבית שלפני ההברגה נקדח חור מוביל עם שקען לראש הבורג (כל הברגה ללא הכנה כזו מפוצצת את העץ)
הרכבת הגלגלים.

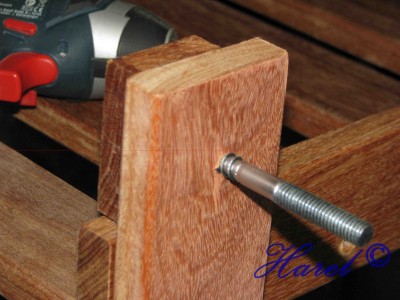

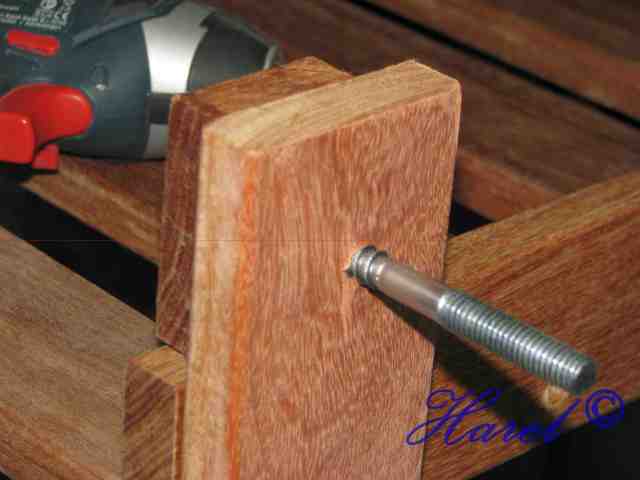

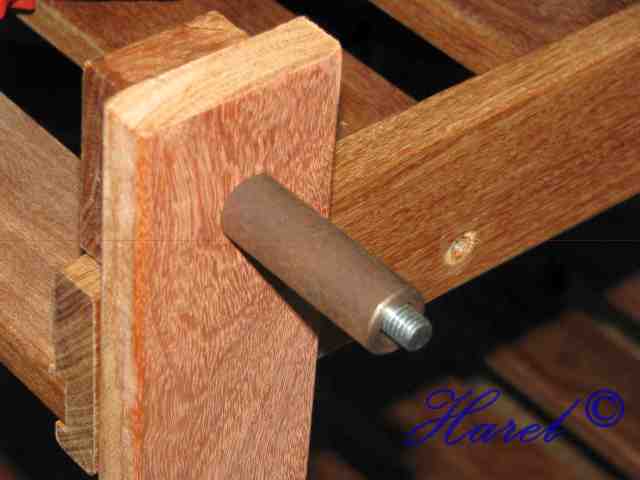

הגלגלים הורכבו על ברגי עץ-מתכת שהוכנסו ברגל הקצרה (80 ס"מ)

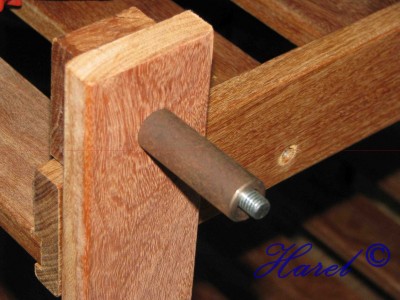

על הבורג הולבש תותב ברזל עליו יושב הגלגל ואורכו של התותב 2 מ"מ יותר מהחור של הגלגל

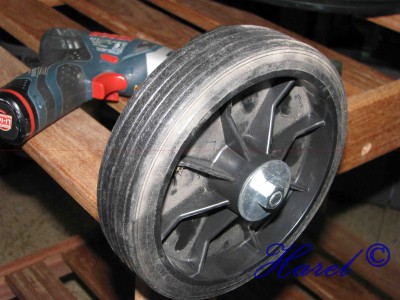

הגלגל נסגר באום ושייבה שלוחצים למעשה רק את התותב לעץ. הגלגל חופשי.

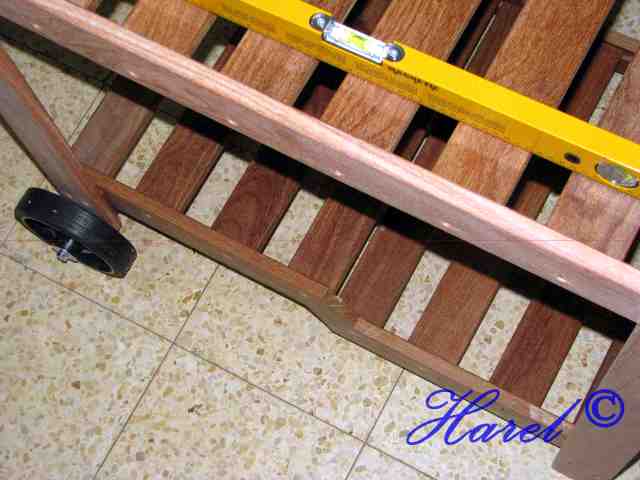

העגלה מפולסת
הרכבת המדפים בצדדים.
רוחבה הכללי של העגלה 146 ס"מ. מאחר וייעוד לחצר של בית הורי עלי לשנע אותה ברכב. על כן המדפים מחוברים באמצעות ברגים וניתנים להסרה
סמל אישי של המשתמש
harel
סופר משתמש

הודעות: 990
הצטרף: 19 אוגוסט 2007, 11:49

Re: לקראת יום העצמאות - עגלה לברבקיו

הודעהעל ידי harel » 09 אפריל 2010, 02:09

המשך מצגת
קבצים מצורפים

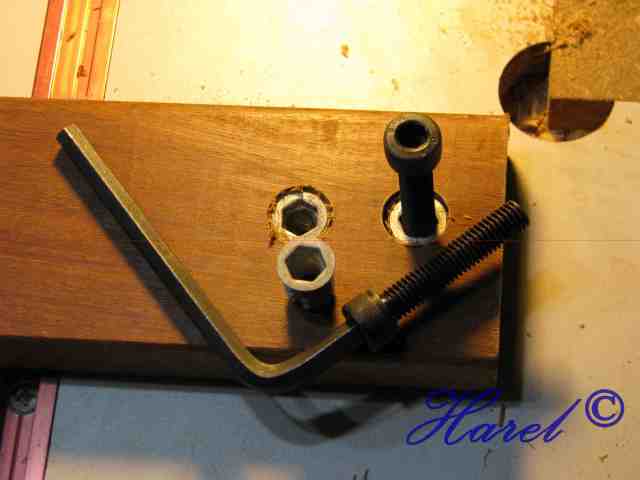

הברגים שבחרתי הם ברגי אלן. דיבל העץ המיוחד (10 מ"מ) נכנס לקורה האופקית של המדף בעוד שברגל של העגלה יש חור (8מ"מ) כשראש הבורג השחור מהדק את הקורה הרוחבית של המדף לרגל העגלה. השימוש בפרזול זה נועד על מנת שלא לפגוע בעץ בעת פירוק/הרכבה עתידיים של המ

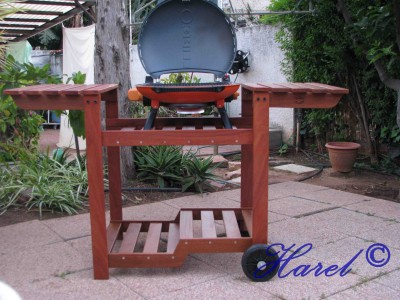

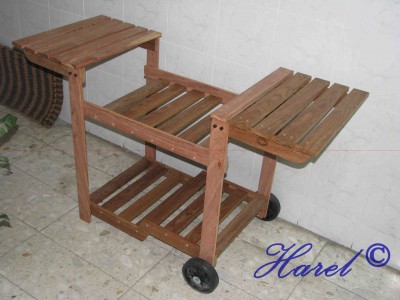

העגלה מוכנה למעבר למשכנה החדש.
הגימור יהיה בג'ל!
המשך יבוא...
סמל אישי של המשתמש
harel
סופר משתמש

הודעות: 990
הצטרף: 19 אוגוסט 2007, 11:49

Re: לקראת יום העצמאות - עגלה לברבקיו

הודעהעל ידי Moshe Eshel » 09 אפריל 2010, 08:35

הראל עבודה יפיפיה... העץ נראה מעולה!
גריל הגז שלי, שבע ימים אבל עדיין מתפקד כמו שצריך - רק הוא הגיע עם עגלה גרועה - אולי אני אליך בעקבות גדולים ונבנה לו גם עגלה...

איפה רכשת את הגלגלים והתותבים?
סמל אישי של המשתמש
Moshe Eshel
מנהל האתר

הודעות: 2596
הצטרף: 12 אוגוסט 2007, 14:53
מיקום: מושב גמזו

Re: לקראת יום העצמאות - עגלה לברבקיו

הודעהעל ידי moshik » 09 אפריל 2010, 09:48

יופי של פירוט תהליך העבודה.
אולי תתן סקירה של איך מצלמים (אור זויות וכו)
סמל אישי של המשתמש
moshik
מנהל פורום

הודעות: 2155
הצטרף: 13 אוגוסט 2007, 18:35
מיקום: עין הוד

Re: לקראת יום העצמאות - עגלה לברבקיו

הודעהעל ידי harel » 09 אפריל 2010, 16:37

תודה משה ומושיק,

משה- הגלגלים 8" והתותבים נרכשו בפלא מפעלי מתכת בע"מ, הרצל 150 ת"א (זה בקטע שבין קיבוץ גלויות לבן צבי, חונים מול הדלת עם 2 גלגלים על המדרכה :wink: ) זו פעם שלישית שאני רוכש שם גלגלים, הם זולים יחסית.

מושיק- בוא נחליף. אני אנגר בשלך ואתה תצלם בשלי :roll: :lol:
סמל אישי של המשתמש
harel
סופר משתמש

הודעות: 990
הצטרף: 19 אוגוסט 2007, 11:49

Re: לקראת יום העצמאות - עגלה לברבקיו

הודעהעל ידי dudi » 09 אפריל 2010, 19:04

כל הכבוד. ממש יפה.
סמל אישי של המשתמש
dudi
סופר משתמש

הודעות: 790
הצטרף: 01 אוקטובר 2009, 15:23

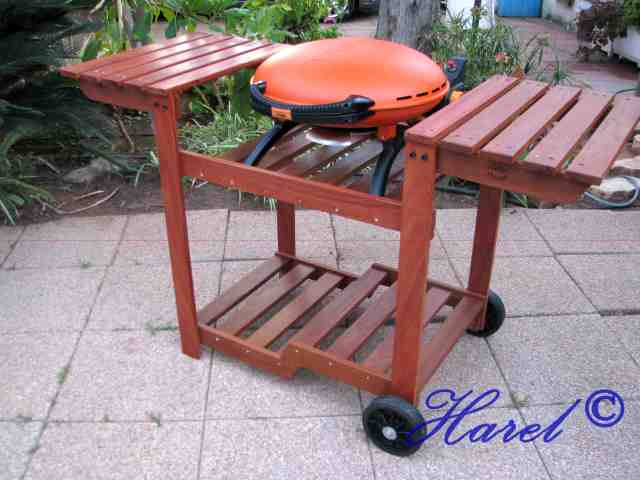

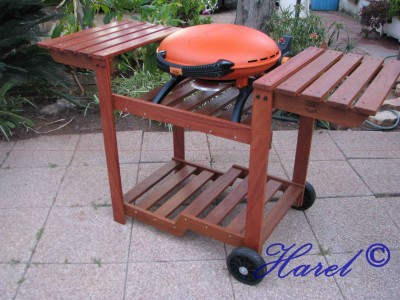

עגלה לברבקיו - התוצאה הסופית

הודעהעל ידי harel » 09 אפריל 2010, 20:43

את הגימור עשיתי באמצעות לכה על בסיס פוליאוריטן המגיעה במרקם של ג'ל מריחה על העץ באמצעות מטלית כותנה (טי שירט). פתרון גאוני לעצלנים כמוני, גימור אחיד, ללא טפטופים, לא מלכלך, לא מסריח - תענוג!
זה הקישור לחומר:
 http://www.generalfinishes.com/retail-products/oil-base-top-coats/gel-oilbased-topcoat
לא יקר, שווה כל גרוש!
קבצים מצורפים
סמל אישי של המשתמש
harel
סופר משתמש

הודעות: 990
הצטרף: 19 אוגוסט 2007, 11:49

Re: עגלה לברבקיו - התוצאה הסופית

הודעהעל ידי shlomi » 09 אפריל 2010, 22:15

עבודה יפה ונקיה
האם יש חיזוק כלשהו למטה לבלון הגז?
shlomi
סופר משתמש

הודעות: 304
הצטרף: 09 אוגוסט 2009, 10:40

Re: עגלה לברבקיו - התוצאה הסופית

הודעהעל ידי harel » 10 אפריל 2010, 00:08

תודה לך ולדודי על התגובה.
240 צפיות בשרשור בפחות מ- 24 שעות מוכיח מעל לכל ספק כי הפורום שוקק ועל המפה:D מחמם את הלב.

יתרונו של הגריל הספציפי הזה שלמרות משטח הצלייה הגדול שלו הוא נייד ואני משתמש בבלון גז של 5 ק"ג שתיאורטית מספיק ל-25 שעות בעירה. אין צורך בחיזוק למדפים. העץ הזה מאד מאד קשה (מיועד לדקים).

ואגב, ממליץ על הגריל בחום...
http://www.amgazit.co.il/productspec.as ... 0O%20Grill
סמל אישי של המשתמש
harel
סופר משתמש

הודעות: 990
הצטרף: 19 אוגוסט 2007, 11:49

Re: לקראת יום העצמאות - עגלה לברבקיו

הודעהעל ידי Pini Gold » 10 אפריל 2010, 09:37

אודי, שלח תמונות לסחר עץ בהרצליה ובקש תמלוגים. עכשיו הביקוש לקומרו ירקיע.
שאפו לרעיון והביצוע.
סמל אישי של המשתמש
Pini Gold
סופר משתמש

הודעות: 2818
הצטרף: 13 אוגוסט 2007, 12:17
מיקום: הרצליה
