הכנת מדף מתקפל בצמוד למשטח עבודה במטבח

[Cocoloco]

אשמח לקבל הצעות רעיונות לביצוע מדף מתקפל בצמוד למשטח עבודה
ברצוני שהמדף יהיה בקו 0 וללא מרווח מהשיש כאשר אפתח אותו
המצב נכון לכרגע שיש לי מדרגה של 1 ס"מ בין השיש למשטח שעליו הוא יושב עד קצה המטבח
זרועות מתקפלות כבר יש לי וניתן לישם עליהם משטח בעזרת הדבקה וברגים
המדף המתקפל אמור למלא את המרווח של ה 1 ס"מ כאשר אני פותח אותו ולהיות בצמוד לשיש ובקו אפס איתו

[oferyuval]

השאלה והבעייה לא לגמרי ברורים לי.
אתה שואל איך להרכיב את המדף על הזרועות כך שלא יהיה מרווח בינו לבין השיש כשהמדף פתוח ?
אתה מדבר על הפרשי גובה בין המדף לשיש או מרווח אופקי ?
תמונות של הרווח הקיים ושל הזרועות אולי יבהירו.

[Cocoloco]

הבנת נכון
כשהמדף במצב פתוח ממשיך את משטח העבודה בצמוד לכיור

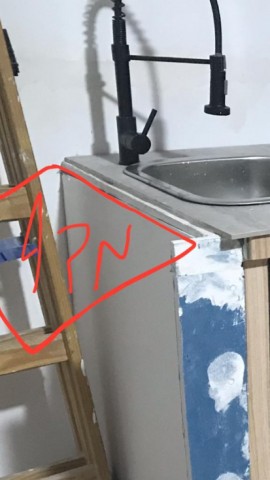

רוצה שהוא יסגור את המרווח (מדרגה קטנה של סמ שיש כמו שרואים בתמונה)
ושישב באותו הגובה של השיש

[itzikdiy]

לי זה נראה בעייתי קצת לקבל משטח צמוד לגמרי.
קודם כל, כדי שהוא יהיה צמוד ויכסה את הס"מ שחסר במצב פתוח, במצב מקופל הוא יצטרך לבלוט קצת למעלה.
הפלטה במדף צריכה להיות בעובי השיש, או עבה יותר אבל עם כרסום של מדרגה שתכסה את המדרגה בין השיש לארון, והמנגנון קצת נמוך יותר.

הבעיה שאני חושב שתהיה, תלויה במתקן המתקפל שלך. מההיכרות שלי, בעת פתיחת מנגנונים כאלה, צריך להרים אותם קצת יותר מ90 מעלות כדי שהם יינעלו ואז הם יורדים מעט. בגלל שאתה רוצה הכל צמוד, אז המשטח של המדף יתנגש בשיש ויפריע לנעילה... אבל אולי יש לך מנגנון שעובד אחרת...

[Cocoloco]

מדוייק איציק
הבנת אותי וזו בדיוק הבעיה שאני מנסה למצוא לה פתרון רעיון
עם הזרועות אין בעיה הן ננעלות בדיוק בפתיחה של 90 לא צריך להרים מעבר
הבעיה היא כמו שתיארת שבמצב מקופל תבלוט שן שאמורה לכסות את המרווח הקטן
אני מנסה לחשוב על פתרון סוג של ציר עגול לכל אורך המרווח נגיד משהו בסגנון של דלת מקלחון
או אולי חיבור גמיש
רק שעדיין לא מצליח למצוא את הפתרון וסוג החומר שנדרש למצב
יש כמובן את האפשרות של לשים סף (זוית 90) להגיע עד קצה המשטח ומשם המדף
אבל מנסה לחשוב על פתרון ללא סף

[itzikdiy]

האם המדף יהיה רוב הזמן פתוח?
מלבד אסטתיקה, למה יפריע שיש את הרווח? הצטברות לכלוך? מים? המדף יהיה מעץ או מהחומר של השיש?

אי אפשר להדביק השלמה לס"מ במקום שהמדף ישלים? זה בטח לא פחות יפה מכל מיני צירים שתוסיף...

אני מנסה להבין כדי לחשוב על רעיון.

[Cocoloco]

המדף יהיה במצב מקופל רוב הזמן
יהיה עשוי מעץ או נירוסטה
בשלב זה פחות ניתן ליישם השלמה של שיש במרווח שיש
בגלל הקרבה לכיור מעדיף שלא יהיה את המרווח להימנע מרטיבויות וכמו שציינת עניין אסטטית וכו..
כמו שאמרתי ניתן להדביק סף זוית ואז את הזרועות להרחיק 2 מילימטר מהדופן ובכך גם הגובה של המדף לא יבלוט מעבר לגובה משטח העבודה וגם יוכל להפתח בצורה נקיה וחופשית
אך את המרווח של ה2 מילימטר אפגוש כאשר אפתח את הדף
תוך כדי שאני כותב עולה הרעיון

האם במצב הנוכחי ובהנחה ואדאג שהמדף בחלק של הסמ יהיה בעובי המשטח
ארחיק את הזרועות מהדופן בעזרת פלאחים או תריזים באותו המרחק שחסר
ככה לא אצטרך לעלות מעבר לגובה של המשטח
מה אתה אומר?

[oferyuval]

אולי עדיף קיפול המדף אל הקיר במקום אל הארון.
תוכל בהרכבה לכוון במדוייק את הגובה והמרחק מהשיש.
תצטרך לבחור (או ליצור) זרועות קשיחות בלי הרבה חופשים.

[Cocoloco]

בתוכנית המקורית זה מה שתכננתי
מעדיף מבחינה אסטטית להסליק את את המדף כמו שאתה רואה בתמונה ישנה חתיכת גבס כחול שטרם חיפיתי ו
המטרה שלו היא בעצם ליצור הסתרה למדף המתקפל כך שלא יבלוט ולא יראה
לגבי הזרועות הן זרועות נעילה ללא חופשים ואין בעיית משקל
https://www.aliexpress.com/item/1005003 ... 1802yi32bJ

[Cocoloco]

עדכון

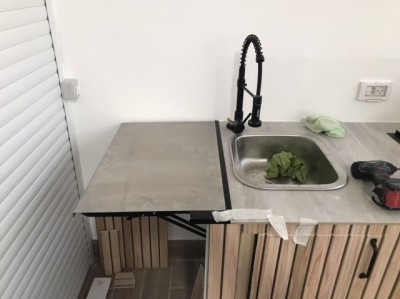

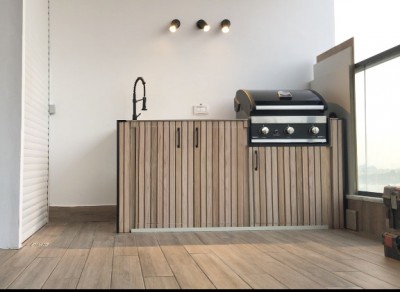

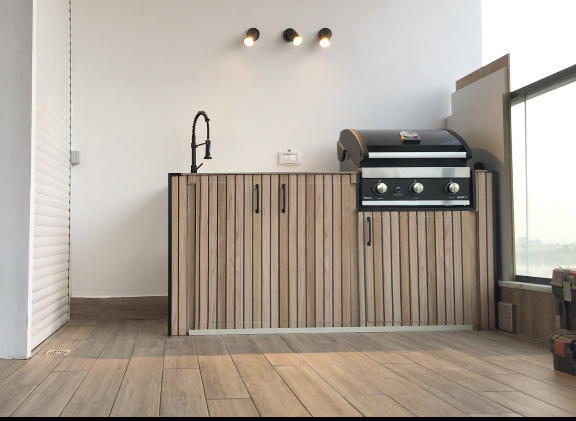

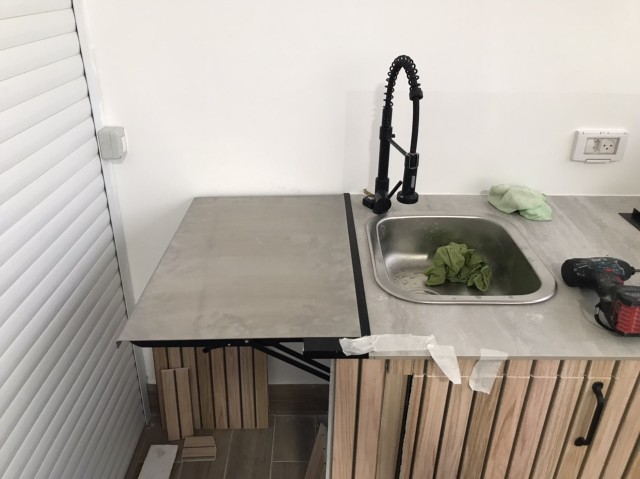

לבסוף ביצעתי את המדף בעזרת משטח נירוסטה
זוהי התוצאה
סגרתי את המרווח שהיה בעזרת זוית אלומיניום ולאחר מכן בפילוס הזרועות עם המשטח נירוסטה הגעתי לתוצאה של קו אפס
תודה למי שנתן עצה או רעיון
