סין וגרז - והכל באביזר אחד!

[Yair Feldmann]

אחרי ששיפרתי את האביזר ליצירת גרז (mortise ) שהוצג כאן http://nagaroot.com/forum1/viewtopic.ph ... ight=#9409 חשבתי שמן הראוי ליצור אביזר אחד שיעשה גם את הסין - וגם את הגרז.

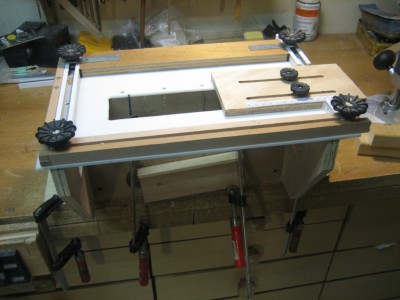

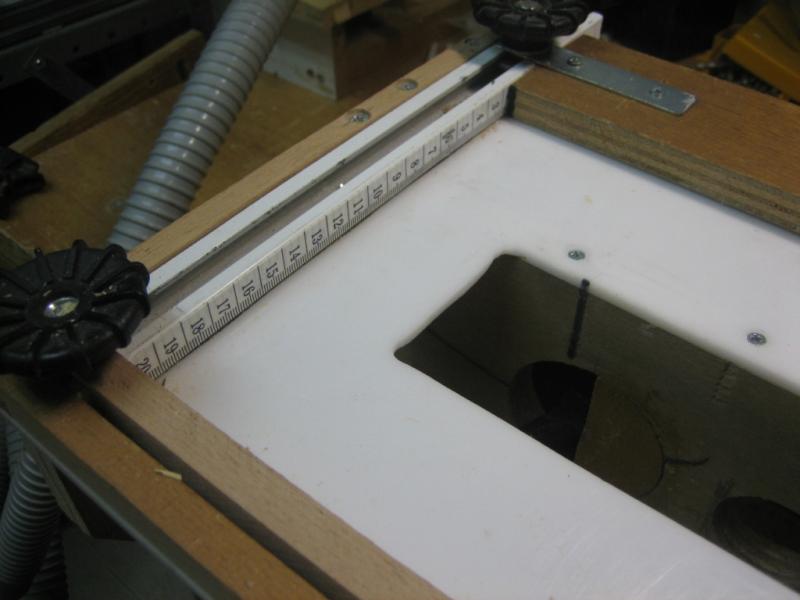

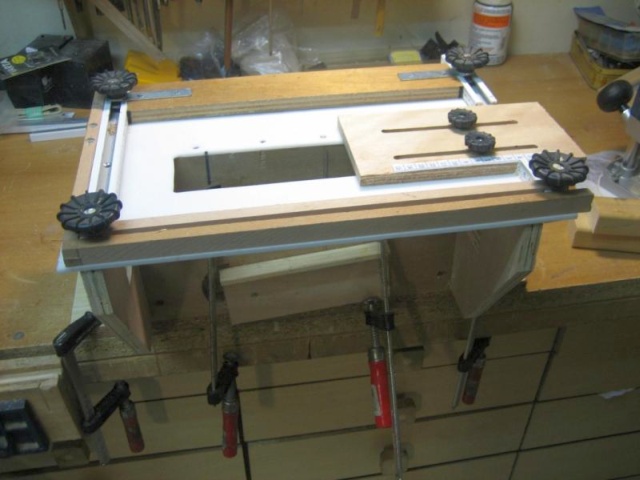

לג'יג יש בסיס דק - בחרתי בפלסטיק של 4 מ"מ - כדי לא להפסיד מאורך הביט בעת עשיית הסין והגרז. הרעיון השני היה ליצור שלוש "גדרות" מתכווננות, שיגבילו את תנועת הראוטר ימינה ושמאלה, קדימה ואחורה, והכל לפי מידות העץ המעובד. כדי לקבוע את מרחקי הגדרות הדבקתי בצדדים סרטי-מדידה של תופרת.

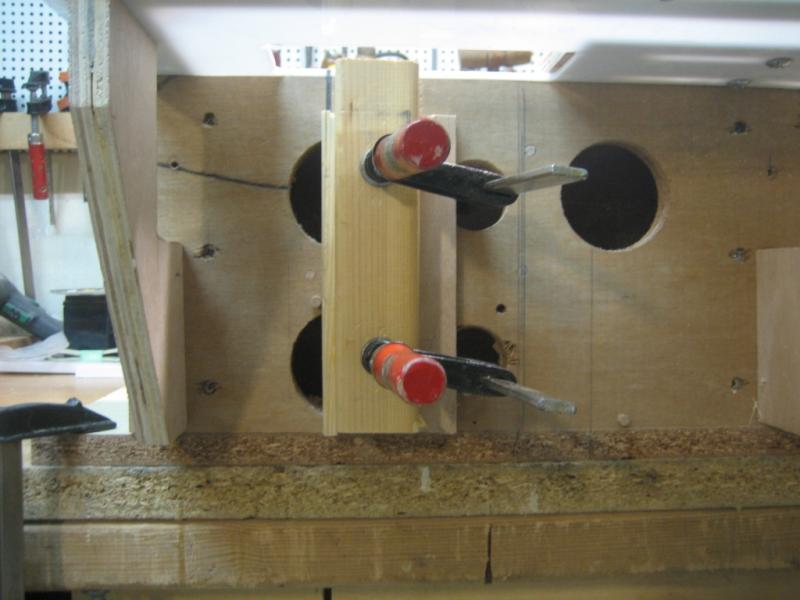

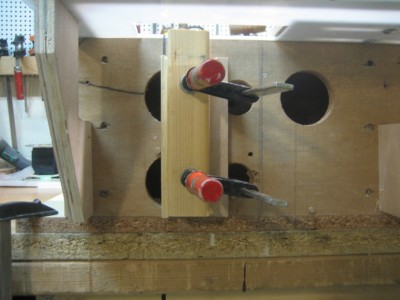

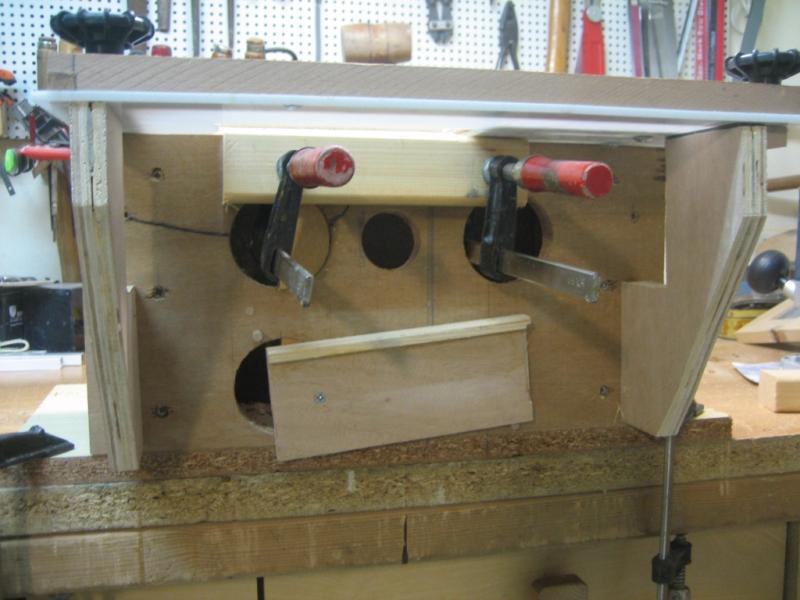

הידוק העץ נעשה מתחתית הג'יג: ליצירת הגרז אני מהדק את העץ במאוזן, וליצירת הסין ההידוק הוא במאונך, על דלת שמזדקפת למצב אנכי (נעצרת על ידי פין בנקודה מסויימת, באנך מדוייק). הדלת גם מרחיקה את העץ מהבסיס הפלאסטי, כדי שהביט לא "יאכל" אותו.

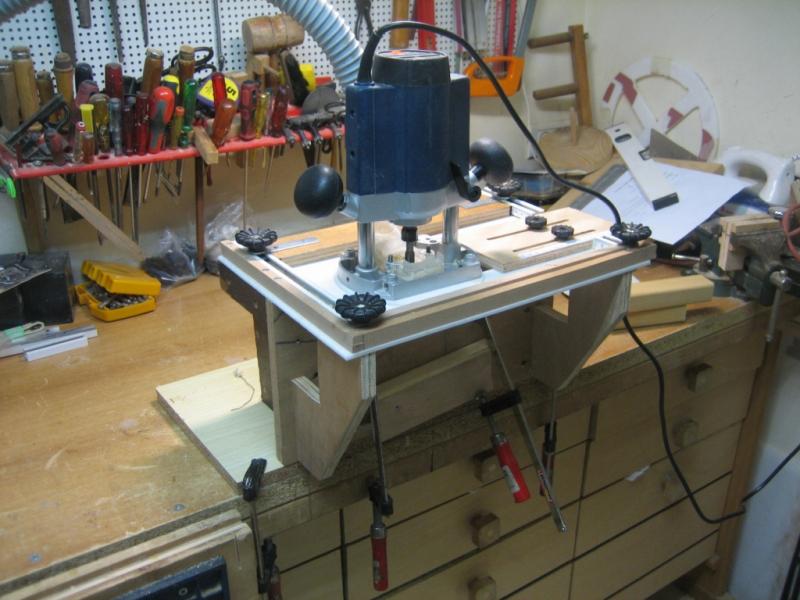

לראוטר עשיתי בסיס מאותו פלסטיק. הבסיס עגול, וכך לא מפריע אם אני משנה את תנוחת הידיים בזמן העבודה, כיוון שהמרחק מהביט ל"גדר" הוא תמיד הרדיוס, ולכן שווה.

אחרי שאני קובע את מרחקי הגדרות המתאימים לגרז אני מוליך את הראוטר משמאל לימין, בטווח שנקבע. גמרתי עם הגרז? אני עובר לסין, קובע את המידות המתאימות, ומוליך את הראוטר במסלול מלבני לאורך הגדרות.

בצילומים הבאים אפשר לראות את חלקי הג'יג. כמו כן צילמתי והעליתי ליוטיוב סרטון קטן שבו מודגמת הפעלת הג'יג. לטובת מאזינינו מעבר לים ההסברים בו הם באנגלית, ואפשר לראות אותו כאן
http://tinyurl.com/dzcya4

[zigi]

אין עליך יאיר, תביא את הג'יג למפגש ותשאיר אותו אצל המארח!!!

[Pini Gold]

ראוי בהחלט להצגת תכלית במפגש הראוטרים בסלעית 27 במרץ 2009.

[yd]

כל הכבוד,יפה מאוד

[Saba_jackson]

וואו כמה פשוט, כמה חכם...

איך מרכזת את הבסיס העגול? איך חתכת? ובאיזה דיוק?

בהצלחה

[Eliko]

סחתיין מברוק.

כל הכבוד

[Yair Feldmann]

פשוט מאוד. השתמשתי בג'יג לחיתוך עיגולים, זה שכבר תיארתי אותו כאן
http://nagaroot.com/forum1/viewtopic.ph ... highlight=
קודחים חור קטן, יוצרים את העיגול בג'יג, ואחר כך מגדילים את החור הקטן כדי שביט הראוטר יעבור דרכו בלי בעייה.
