עזרה במיקום מסילות על גוף השידה .

[Amir28]

שלום רב בניתי שידה מעץ בירץ' (ליבנה) - עובי העץ הוא 24 מ"מ . - השידה היא של 3 מגירות .

גובה השידה הוא : 59.6 ס"מ ( הגג של השידה וכן הריצפה ) , נמצאים מעל הקיר והריצפה מתחת לקיר .

ז"א מידה פנימית של הגובה השידה הוא :
54.8 ס"מ .

נגר חתך לי סרגלים ע"מ שאני יניח עליהם את המסילות ע"מ שיצאו לי ישר בהרכבה .

הסרגל הראשון הוא 2.4 ס"מ - הוא של המגירה התחתונה - על הסרגל אני מניח את המסילה וקודח חורים .

הסרגל של המגירה העליונה הוא בגובה של 40 ס"מ .

האם הסרגלים האלה בגובה הנכון ? .

הסרגל של המגירה האמצעית הוא : 23.3 ס"מ .

אני אשמח לדעת סוף כל סוף אחרי שאני מתעסק עם זה מספר חודשים , איך מחשבים איפה למקם את המסילות ? .

כמו כן האם הגובה של הסרגלים הוא נכון ? .

הגובה של כל מגירה הוא 14.1 ס"מ .

הגובה של חזית של המגירה הוא 19.9 ס"מ .

אשמח לעזרה שתושיע אותי סוף כל סוף .

הסרגל

[harel]

כמוך, גם אני חיכיתי מאתמול לראות אם מישהו יענה לך, אבל, כמו שנראה לי אתה שואל שאלה שמאד קשה לענות עליה על סמך הנתונים שסיפקת.
מנסיוני הדל בבניית כמה שידות מגירות אף פעם לא טרחתי לדייק במיקום המסילות, כן במקבילות שלהן אבל לא בגובה כי באמצעות חזית המגירה אתה "מתקן" את המרווחים.

אבל בוא נחכה לתותחים הכבדים שירימו את הכפפה...

[Alex Milch]

שלום א/עמיר,

הלייסטים שהנגר הכין לך אמורים להיות לעזרה במיקום המסילות. על-פי הנתונים שרשמת, מצטער, לא מסתדר לי. על מנת לוודא, שאל אותו.

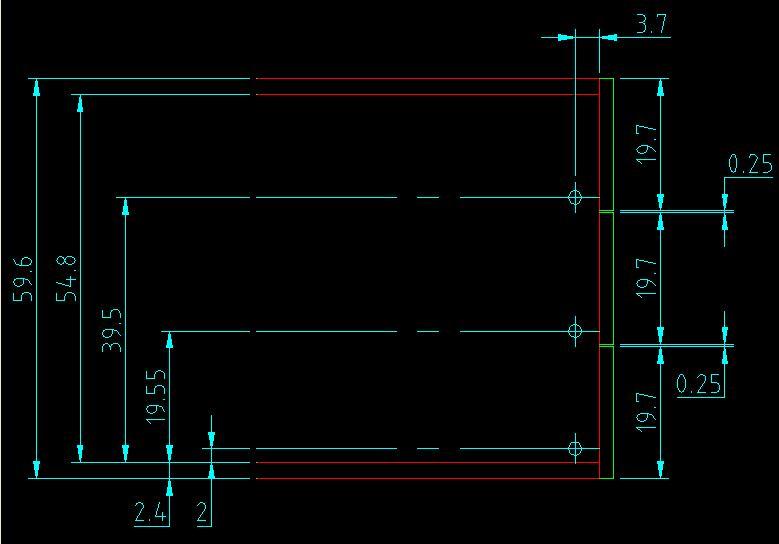

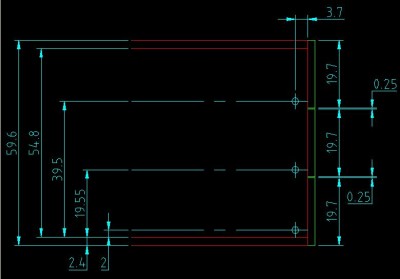

בשרטוט המצורף מתואר מה עליך לעשות.
סימנתי את מיקום קו החורים להרכבת המסילות (תכלת), וכן את מיקום הבורג הראשון משפת חזית השידה. תמצא את החור המתאים במסילה כך שהתחלת גוף המסילה תהיה כ-2 מ"מ פנימה רחוק משפת החזית, זאת על מנת להבטיח את סגירת המגירה.
את החזיתות עליך להצר כל אחת ב-2 מ"מ. לפי מידות שרשמת, סך כל החזיתות גדול ב-1 מ"מ מגובה השידה, מה גם שלא נשאר שום מרווח בין החזיתות (מקובל 2-3 מ"מ). כמובן שניתן להשאיר את צבירת העודפים לכיוון התחתית.

כל המידות בס"מ.

בהצלחה!

אלכס
