פרוייקט בהתהוות

[wood_works]

זה לא מאוד קשור לנגרות אבל ה-end goal הוא מוצר לנגרות (אולי)

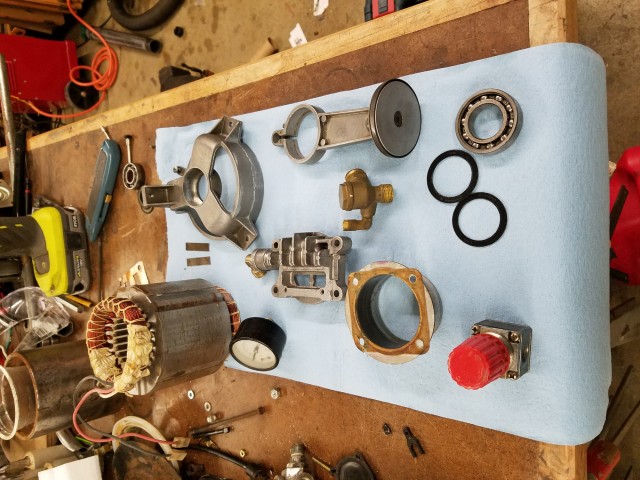

לפני כשבוע קיבלתי קומפרסור ישן, קצת חלוד ולא מחזיק לחץ (בעיקר בגלל המפסק, המימברנה הייתה קרועה). לחדש אותו יהיה דיי פשוט אבל יש לי לא מעט כאלה ואני כבר דיי הרבה זמן משתעשע עם הרעיון של - Silent compressor. יש לי הרבה קומפרסורים ש"חילצתי" ממקררים ומזגנים ישנים (אולי פעם אני אסביר למה ...), ועכשיו יש לי גם מיכל מתאים, אז אין לי יותר תירוצים
אני אעדכן, אם זה מעניין מישהו, בהתקדמות הפרוייקט - בנתיים, קצת תמונות ראשוניות, אולי זה יתן השראה לייצירת קומפרסור משלכם

[oferyuval]

אני אעדכן, אם זה מעניין מישהו, בהתקדמות הפרוייקט

וודאי שמעניין. כל כלי שאפשר לעשות לבד מעניין.

[wood_works]

המשך עידכון -
אז אחרי שהמיכל נוקה חיצונית ופנימית (המיכל מולא במסיר שמן וחלודה Evapo Rust), בדקתי את העמידות ההידרוסטטית (המיכל מולא במים ע"י powerwasher לכ-300PSI שזה כפול ממה שהמיכל איי פעם יראה) והכל נראה בסדר, הגיע הזמן לבחור את המדחס. בעיקרון אני מכוון למדחס שקט ככל האפשר. הקומפרסור הזה לא ישמש אותי כקומפרסור עיקרי אז יש לי חופש מסויים לבחור את המדחס, כמו כן, המיכל יחסית קטן בנפח (6GAL), אבל אני אשתף במדוע בחרתי את המדחס הספציפי הזה.

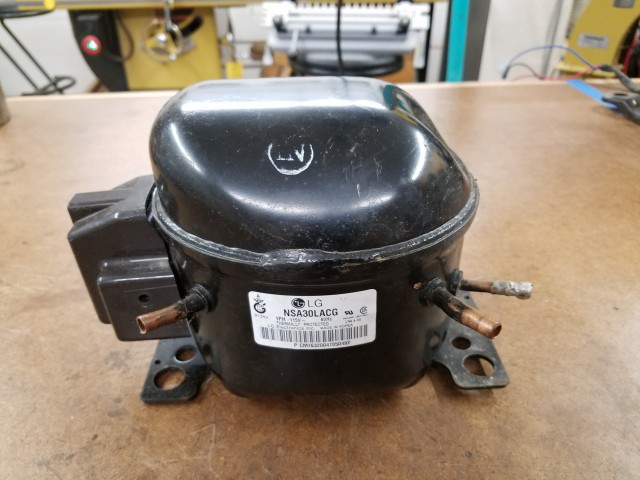

אם איי פעם תהיתם מה נמצא במדחס של מקרר, מומלץ לצפות בקישור הזה - https://www.youtube.com/watch?v=3Uwx-_VecHo, הסוג הזה מתאפיין בלחץ בינוני (עד 250psi), הספק נמוך, ספיקה נמוכה ושקט מאוד, החלק הפעיל זאת למעשה בוכנה קטנה אבל דיי יעילה - הדגש על שקט - סופר שקט

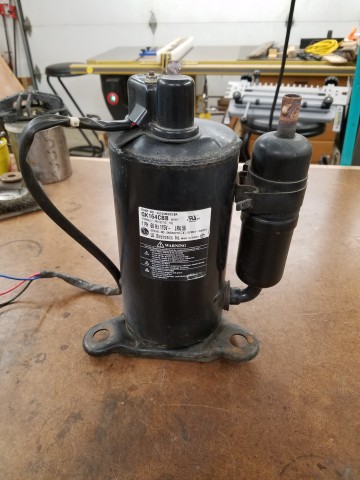

המדחס השני מיועד ללחץ קצת יותר גבוהה (450psi) ולמעשה משמש במזגנים (המדחס תוכנן לעבודה עם R22 שכבר לא קיים יותר, או לפחות כאן הוא אסור בשימוש) הרבה יותר רועש מהראשון, דוחס כמות יותר גדולה של אויר ובניגוד לקודם, עיקרון הפעולה בדחיסה הוא ע"י סיבוב אקסנטרי, Rotary compressor, כפי שניתן לראות בקישור https://www.youtube.com/watch?v=_32sjO7R8wk

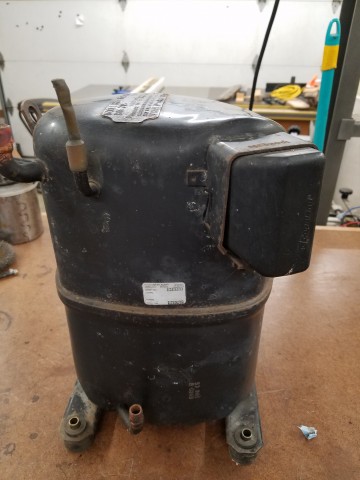

האחרון הוא כבר ממש רציני, סופר רועש בהשוואה לשניים האחרים, כמות האויר שהוא דוחס שווה לזה של קומפרסור גדול ממוצע, זה לא ממש מפתיע מאחר שהמבנה הפנימי שלו זהה למדחס רגיל עם שתי בוכנות https://www.youtube.com/watch?v=45sKWDLc4RI

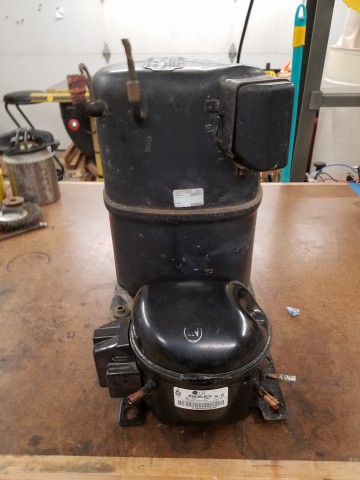

אז שיקול ראשון הוא רמת הרעש, נמוך ככל האפשר, שנית, זמן מילוי של המיכל לא מאוד ממושך (ברור לחלוטין שלא הייתי רותם את המדחס הקטן לדחוס מיכל בנפח הרבה יותר גדול), שלישית - אני לא רוצה קומפוננטות נוספות כמו קבלים, שנדרשים עבור שני האחרים. הקטן יותר משתמש ב-potential relay ומובנה כחלק מהמדחס, מה שהופך אותו לאידיאלי מבחינתי

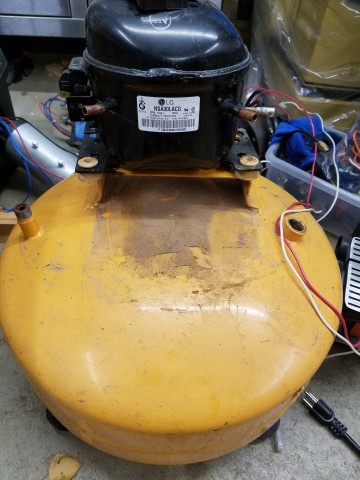

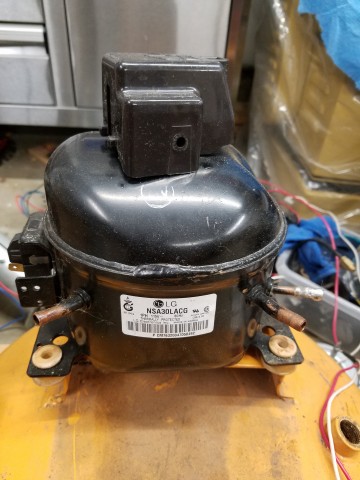

השלב הבא - חיבור המדחס למיכל והתקנה של המפסק, וסת לחץ, שסתום בטיחות, שסתום חד כיווני ומד לחץ

[oferyuval]

תודה. מעניין מאד.
עקרון הפעולה של ה Rotary compressor מזכיר מאד מנועי ונקל.
את החיבורים לצנרת תעשה באמצעות מחברים ולא הלחמה, כדי שניתן יהיה לפרקם ?
כמו כן, אלו מדחסים שנועדו לעבודה במעגל סגור : דוחסים שוב ושוב את אותו הגז. בדחיסת אויר אתה למעשה יונק אויר מבחוץ ודוחס אותו.
אני מניח שצריך סינון רציני כדי שהאבק שבאוויר לא יגמור את הבוכנה.
אולי יש גם צורך באפשרות להחלפת השמן ?

[wood_works]

יש דימיון קל למנועי ונקל, אבל העיקרון הוא של rotary vane pump
אני מתכוון להלחים את החיבורים באופן קבוע, זה נראה לי קצת יותר פשוט, אבל הכניסה לשסתום החד כיווני היא 1/2" NPT כך שיש חיבור אחד שניתן להפריד את המדחס מהמיכל
בעיקרון אתה צודק לגבי המערכת הסגורה אבל מחיפוש שעשיתי עולה שהמדחסים האלה עובדים לגמרי לא רע גם במערכות פתוחות, הפילטרציה שנדרשת לא מאוד שונה מזה של קומפרסור רגיל, ולגבי השימון, למדחס ישנם שלושה פורטים - שניים ליניקה ואחד לדחיסה, בד"כ, גם במקררים, אחד הפורטים של היניקה משמש כפתח מילוי (של refrigerant או של שמן) ואני מתכוון לשמר את הקונפיגורציה הזאת
