דרושה עזרה בתכנון ארון

[mayyan]

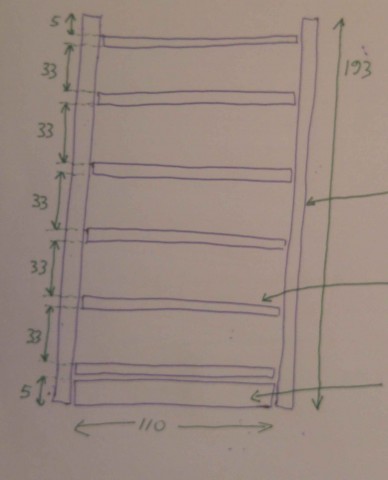

חומר גלם הוא פלטה אורן 2.8cm. חיבורי המדפים ללוחות הצד בעזרת דיבלים בעובי 1cm. ישמש כארון מטבח פתוח (ללא דלתות). מתחת למדף התחתון בחלק בקידמי והאחורי יהיו קורות חיזוק שרוחבם 5cm. בחלק העליון רק בצד האחורי.

שאלות:
1. כמה דיבלים צריך בכל צד של מדף כאשר עומק הארון 40cm? אני מתלבט בין 2 ל-3
2. אני חושש ליכולת שלו לעמוד בדחיפות מהצד. האם חשש זה מוצדק? אם כן אז איך לחזק בצורה אסטתית (בגב הארון אין פלטה)

תודה

[atzmonster]

עוד כמה דקות אלכס יעלה ויסביר לך וגם לי למה זה לא ארון.
סורי, אבל גם בתור תחילתו של מתחיל, אני לא רואה איך שה "עומד" גם בלי שמקבל דחיפה מהצד

מינימום שבמינימום הוא חייב לקבל גב, שלא לדבר על קורה אחורית רוחבית.

אבל מה אני יודע

[mayyan]

אבוי לי . אני אחכה לתגובות יותר אופטימיות. עד אז מה דעתך האם המוצר שבקישור יעשה את העבודה אם אחבר 4 כאלו בחלקו העליון והתחתון של הארון?

https://www.ebay.com/itm/8-x-Flat-Metal ... Sw6HJcmJ7R

[Se7eN]

יש כמה דרכים אלטרנטיביות לגב כדי לייצב - משולשים, קורות רחבות מספיק שתקועות יפה בפנים (גם יעזור עבור העיגון) ועוד פטנטים למיניהם. למה אתה נמנע מגב מראש?
אני הייתי משתמש ב-3 דיבלים, או פשוט לייסט קטן (סרגל עץ) בתור תומך.
ועוד דבר - קח בחשבון שמפתח של 110 ס"מ עשוי לקבל בטן, עם המשקל שתשים עליו.

[mayyan]

יש כמה דרכים אלטרנטיביות לגב כדי לייצב - משולשים, קורות רחבות מספיק שתקועות יפה בפנים (גם יעזור עבור העיגון) ועוד פטנטים למיניהם. למה אתה נמנע מגב מראש?
אני הייתי משתמש ב-3 דיבלים, או פשוט לייסט קטן (סרגל עץ) בתור תומך.
ועוד דבר - קח בחשבון שמפתח של 110 ס"מ עשוי לקבל בטן, עם המשקל שתשים עליו.

- מה כוונתך "קורות רחבות מספיק שתקועות יפה בפנים"?
- האם הפתרון שהצעתי בקישור יעבוד?

- אני משתדל להמנע מגב משיקולים אסטטיים.
- מעדיף להמנע ממשולשים כי יראו אותם

[Se7eN]

לא עבדתי אף פעם עם דבר כזה אז אני לא יכול להגיד. זה תלוי כמה המתכת גמישה. אתה יכול לעשות ניסוי פשוט ולבדוק, אם לא תשמע המלצה אחרת.

קורת רוחב רחבה מספיק, שתהיה תקועה בין הדפנות או לחילופין מחוברת מאחורה, תמנע גם היא תנועה צידית. לארון גבוה שכזה הייתי משתמש בכמה (2-3). אתה יכול להשתמש בזה כגב רק ליחידות ספציפיות.

הגב יכול להיות בכל מיני עיצובים וצבעים, ודווקא יכול להיות אלמנט עיצובי נחמד. אם אתה רוצה אני מניח שגם גב פרספקס יעשה את העבודה, אם כי לא ניסיתי.

עוד פתרון - לחבר כמה מהמדפים עם ברגים מבחוץ, ולשקע את ראשי הברגים עם כיסוי, למשל עץ.

[mayyan]

תודה על התגובות

יש אגב גם כאלה למדפים שאינם בקצוות:
https://www.ebay.com/itm/Metal-Flat-T-S ... SwQWhdIlnH

- הרעיון העיצובי הוא מינימליסטי, ללא צבעים (רק לכה שקופה).
- תקנו אותי אם אני טועה אבל להבנתי חיבור ברגים מבחוץ חלש יותר מדיבלים לתנועה אותה אני רוצה למנוע.

[Mike_NC]

3 דיבלים בקוטר של 10 מ"מ למדף מכל צד יתנו את החוזק הנדרש כלפי מטה בשימוש סביר - שים לב שיש חשיבות לדיוק הקידוח לתוך המדף ולתוך הדופן - ג'יג פשוט יכול לעזור
110 ס"מ גם בעובי 28 יכול לקבל בטן אם לא ישמש לדברים קלים בלבד
וכמו שנאמר כל זה יזוז לצדדים גם בלי דחיפה רק על בסיס הדיבלים
מה לגבי קיבוע לקיר - 2 זוויות בריאות בחלק העליון מעל המדף האחרון בחיבור לקיר ועוד זוג מתחת למדף התחתון - גם לא רואים וגם נותן חיזוק משמעותי

[Se7eN]

תקנו אותי אם אני טועה אבל להבנתי חיבור ברגים מבחוץ חלש יותר מדיבלים לתנועה אותה אני רוצה למנוע.

מעיין האם בנית פעם איזושהי קופסה? האם עבדת אי פעם עם דיבלים?

[mayyan]

@Se7eN
כן בניתי עם דיבלים בעבר אבל לא בגודל של ארון.

@Mike_NC
אכן יחוזק לקיר כדי למנוע תנועה צידית ולמניעה של נפילת כל הארון לפנים.
