עזרה עם מגירות הטיש אטירטק

[efraym]

ערב טוב חברים

כחלק מפרוייקט הרחבת המטבח שלי, התחלתי את התקנת המגירות שרכשתי - אטירטק של הטיש.

התקנתי את המגירה הראשונה על פי ההנחיות, ניקיתי את החור השלישי במרחק 3.7 ס"מ מקצה הדופן, וברוך השם המגירה נוסעת חלק אבל בולטת החוצה כס"מ.

אם אבוא לפתור את הבעיה, עלי להוסיף לנוסחה עוד ס"מ, זה לכאורה פשוט. השאלה היא איפה טעיתי והאם יש משהו שהחמצתי. חשוב לי חא רק לפתור את הבעיה אלא גם להבין איפה הטעות, כי אולי יש לזה השלכה על עוד דברים.

אנסה לצרף את הקובץ או לפחות צילום מסך, כדי להראות על מה הסתמכתי. אני מודה מראש למי שיאיר את עיניי.

[efraym]

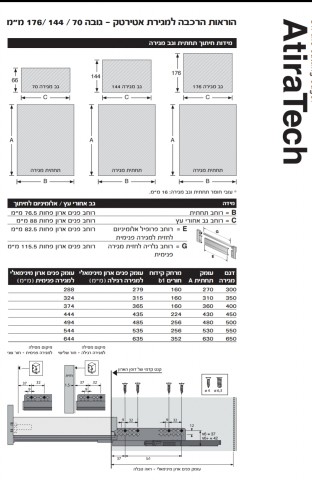

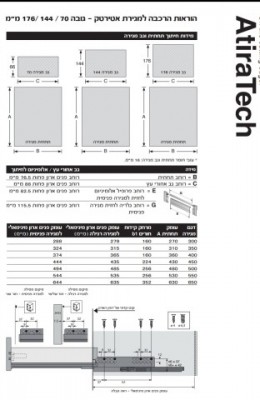

מצ"ב ההוראות

[efraym]

וזו התוצאה

[Se7eN]

רציתי לנסות לעזור לך אבל אני לא מכיר את המגירה, והקובץ שהעלית באיכות נמוכה ובלתי קריא

[efraym]

תודה רבה לך על הרצון. תודה גם ל"הרואה" על הטיפ להבנת ופתרון הבעיה.

[Moshe_z]

תעביר את המסילה לחור שני כמו שרואים בשרטוט
37 ממ זה מרחק לחור השלישי
ותכלס אני לא רואה איפה טעית, אלא אם שמת בחור רביעי אז זה יכול לבלוט

[Alex Milch]

כיוון שלא צרפת תמונה של מקום החיבור ניתן רק להניח שחיברת את המסילה ב-9 מ"מ קדימה ממה שצריך.
דבר חשוב שאתה צריך לשים לב אליו שיצרני כל המותגים תכננו את המגירות/מסילות כך שלאחר התקנת החזית כאשר המגירה סגורה, נשאר רווח של כ-1.5 מ"מ בין פני הארון ומישור הפנימי של החזית (כאילו שהמגירה לא סגורה עד הסוף). זאת על מנת להבטיח את סגירת המגירה בהסתמך על סוף מהלך המסילה. פעם נאמר לי ש"זה דבר לא מקובל על עקרת הבית הישראלית" ואכן כך הדבר בשטח/במציאות. מאז אני מתקין את כל המגירות מן המשפחה הזאת בעומק של 39-40 מ"מ במקום 37 מ"מ וכך המגירה נסגרת על מישור מסגרת הארון והחזית תהיה במישור אחד עם דלת שליד אם יש כזאת.
