ג'יג לחיבורי אצבע

[Yair Feldmann]

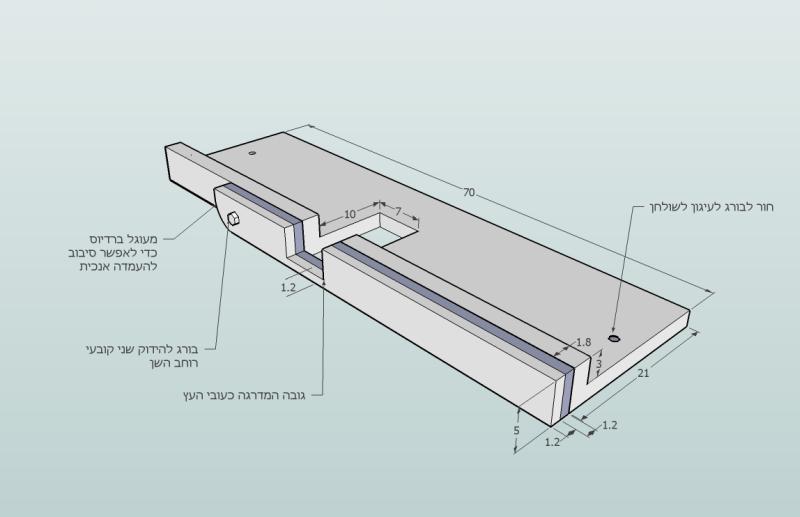

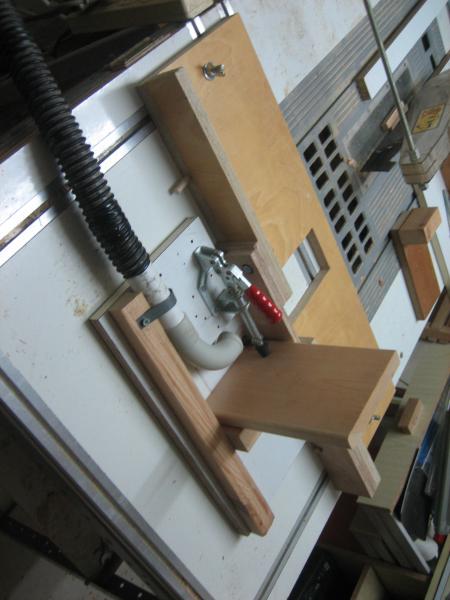

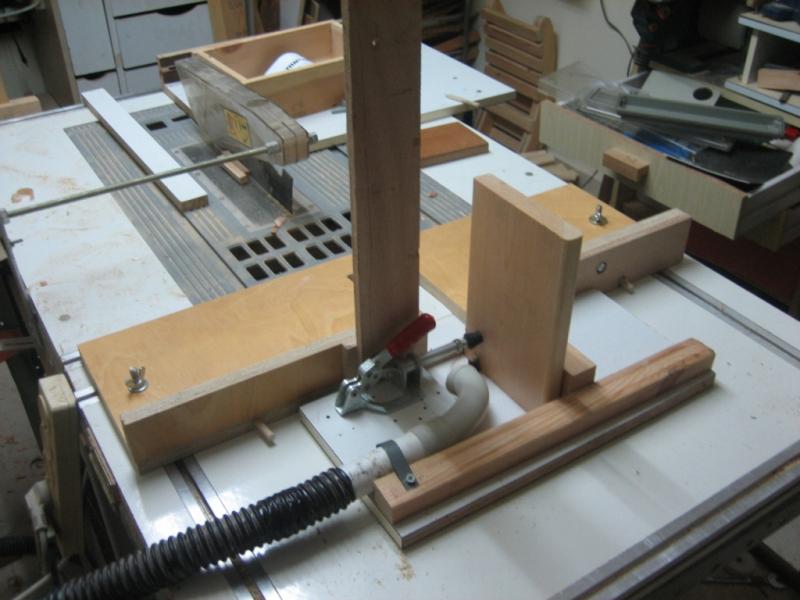

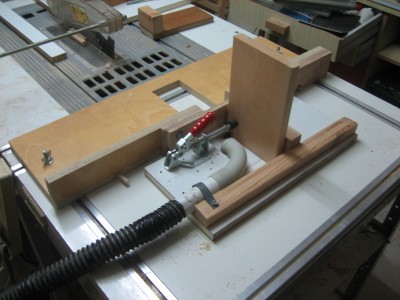

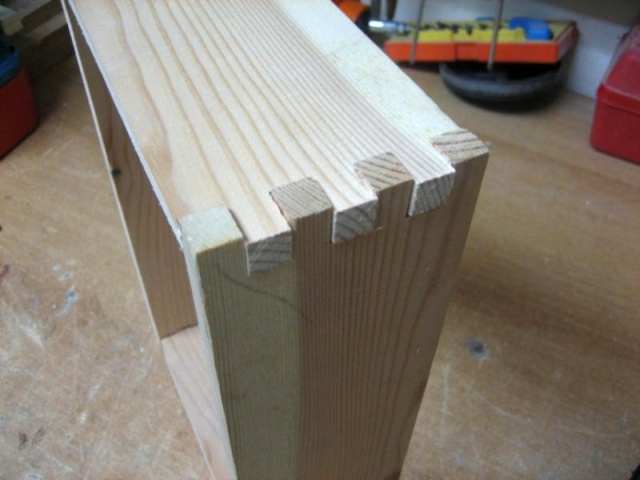

בניתי ג'יג לחיבורי אצבע שיש לו שלושה יתרונות: 1. קל לתפעל אותו. 2. הוא נותן תוצאות טובות. 3. הוא אוניברסלי: בהחלפת ה"לחיים" המתחלפות והביט, ניתן לעשות בו שן בכל רוחב של ביט שתבחרו. צירפתי כאן צילומים, וכן קובצי SKETCHUP שבהם אפשר לראות את הכלי מכל צדדיו, וגם סרטון שמסביר את ההפעלה.
[youtube]http://youtube.com/watch?v=QZtlHGu51y8
[/youtube]

[harel]

שיחקת אותה

[Saba_jackson]

ללמוד ממך!! תענוג!
גם נגרות וגם סקצ'אפ....

בהצלחה

[Eliko]

יאיר כרגיל כל הכבוד.
שאלה לי אליך. לפי מה שבנית והראת העבודה נעשית לוח לוח כאשר אתה מתאם את הלוח השני בהתאם למרווח "השן". האם ניתן על ידי הוספת עוד כנף מדורגת להעביר שני לוחת בהבדל פאזה בבת אחד ?

[zigi]

יאיר,
אני רואה שהצליח לך , אין צורך שתשלח לי את זה בדואר, אבוא לקחת באופן אישי, רק תדאג שיהיה צבוע יפה .

[Pini Gold]

מאוד מעניין ומרתק.
אתה מוזמן להציג את המתקן בפגישת "חיבורים" בקרוב.

[Dganit]

אכן, שיחקת אותה, המח שלך לא עוצר לרגע...

[Yair Feldmann]

שאלה לי אליך. לפי מה שבנית והראת העבודה נעשית לוח לוח כאשר אתה מתאם את הלוח השני בהתאם למרווח "השן". האם ניתן על ידי הוספת עוד כנף מדורגת להעביר שני לוחת בהבדל פאזה בבת אחד ?

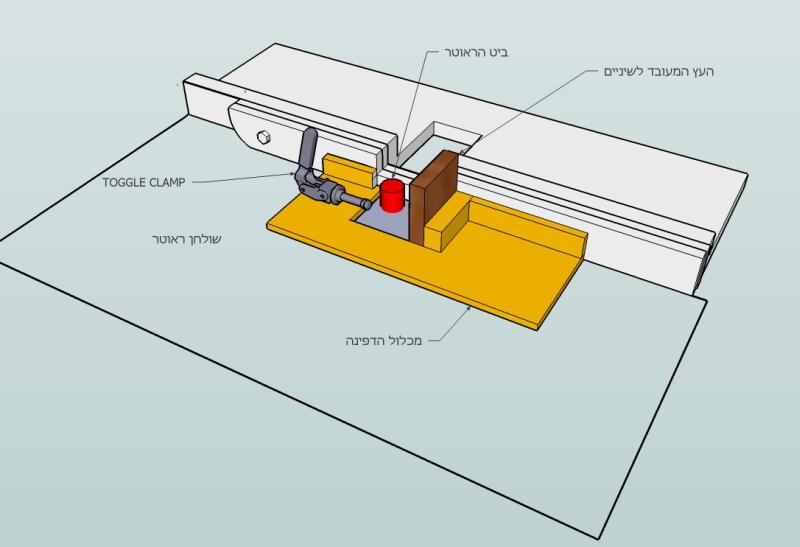

אני מקווה שהבנתי את השאלה, והתשובה היא שאפשר לייעל מאוד את התהליך: את המדרגה הראשונה של שתי דפנות להכין ביחד (שלב א'), להרים את הלחי - ואז אפשר (טרם ניסיתי) לתפוס באמצעות ה-TOGGLE CLAMP את כל ארבע הפיאות ביחד! שתי הפיאות עם המגרעת יובילו את כל הארבע לנוע לאורך הפס המוביל שבלחי השנייה - ובמכה אחת ייווצרו השיניים של כל ארבע הפיאות. גמרנו שן אחת - עוברים לשנייה וכך הלאה. אגב, בעבודה עם ביט 12 מ"מ (וראוטר סיני) לא היתה בעייה לכרסם שן בקוטר זה בפעם אחת ובכל הגובה (קצת יותר מ-12 מ"מ).

ואל תשכח לבוא לפיסגת החיבורים בגימזו!
