כרכרת נוי - 4 גלגלים, כרכרת נוי - 2 גלגלים

[haimbaets]

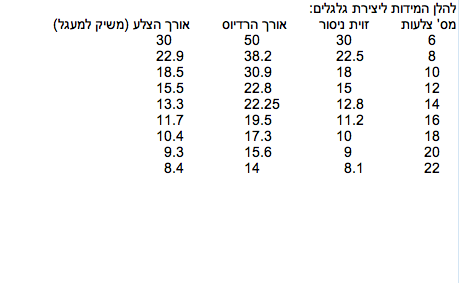

נתונים אלו מדוייקים לבניית גלגלים בקטרים שונים ובמס' צלעות שונה.

עריכה (27.4.12):

להלן הטעות בטבלה: טבלה זו נכונה רק באורך רדיוס של 60 ס"מ בכל המידות.
מצרף טבלת אקסל עם שרטוט שמאפשר להציב כל ערך של רדיוס הגלגל וכל מספר רצוי של צלעות ולקבל את אורך המשיק הנדרש ואת זווית שלו. שימו לב! ניסור הזווית שתופיעה בטבלה הינה חלקי 2!

תודה לאדי כפרי, מהנדס אלקטרוניקה שמצא את הטעות ובנה את טבלת האקסל המצורפת.

[dudi]

אני ממליץ למי שרוצה לבנות גלגלים להתיחס בזהירות רבה לטבלה שצרף חיים.
לפני שניגשים לחתוך את המידות מהטבלה בעץ מוטב לנסות על קרטון או נייר מילמטרי על מנת לחסוך בחומר ועוגמת נפש.

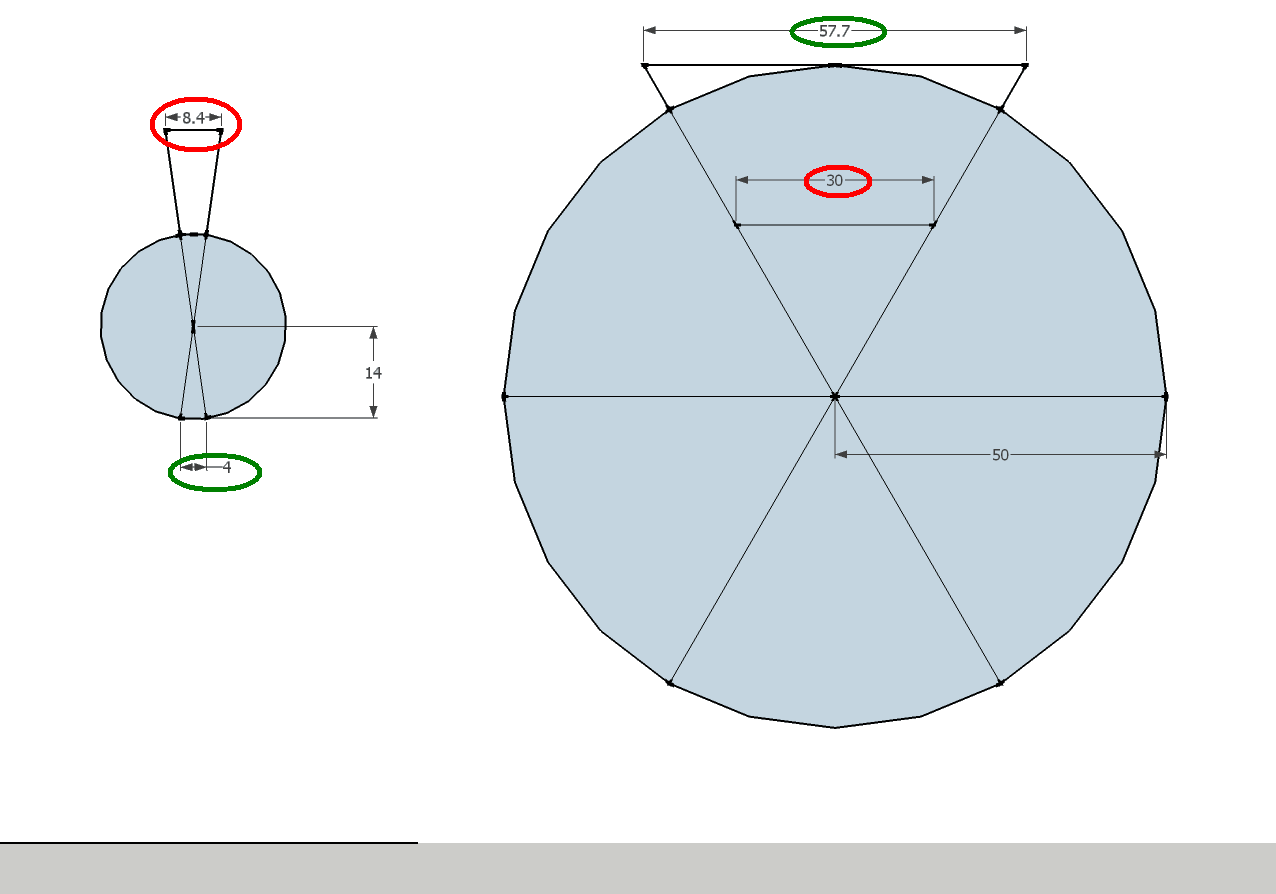

כדי להמחיש צרפתי תרשים של הגלגל הראשון והגלגל האחרון מהרשימה. הגלגלים צויירו בסקטצ'-אפ כך שהמידות מדויקות. מה שניתן לראות הוא את המידות מהטבלה (באדום) לעומת המידות שיוצאות אם עובדים בנוסחה שצרף פיני. בגלגל הראשון הצלע קטנה מידי ויוצאת בתוך העיגול ובשני הרבה יותר גדולה ויוצאת ממש בחוץ.

[yd]

יפה מאוד רק איפה הסוס שיסחוב את הכרכרות?

[haimbaets]

אני ממליץ למי שרוצה לבנות גלגלים להתיחס בזהירות רבה לטבלה שצרף חיים.
לפני שניגשים לחתוך את המידות מהטבלה בעץ מוטב לנסות על קרטון או נייר מילמטרי על מנת לחסוך בחומר ועוגמת נפש.

כדי להמחיש צרפתי תרשים של הגלגל הראשון והגלגל האחרון מהרשימה. הגלגלים צויירו בסקטצ'-אפ כך שהמידות מדויקות. מה שניתן לראות הוא את המידות מהטבלה (באדום) לעומת המידות שיוצאות אם עובדים בנוסחה שצרף פיני. בגלגל הראשון הצלע קטנה מידי ויוצאת בתוך העיגול ובשני הרבה יותר גדולה ויוצאת ממש בחוץ.

היי דודי, מצטער אם יש טעות בטבלה. התקשרתי למהנדס המומחה שיסביר ויתקן ומבטיח שאעלה את דבריו. בכל מקרה, לוקח אחריות על הטעויות...

[dudi]

האמן לי ידידי שאני ממש לא זקוק לטבלה ואם כל הטרחה היא למעני אתה יכול לחסוך אותה מעצמך.
הבעיה היא שההודעה נשמרת בארכיון האתר ויהיה מאוד חבל אם מישהו יטעה לחשוב שעצם העובדה שאתה מציג עבודות עם גלגלים ומצד שני כותב "נתונים אלו מדוייקים" היא אימות כלשהו לנכונות הטבלה.

שנינו מבינים את עגמת הנפש הגדולה שכרוכה בביזבוז זמן וחומר יקרים ולכן אני צרפתי את המלצתי המנומקת. מכאן, איש כישר בעניו יעשה.

[goli]

מסכים עם דודי. יש כאן בעיה עקרונית. מצד אחד כדאי להשאיר את השרשור כדי להראות את ההתדיינות, מצד שני יש מידע שגוי. לדעתי, הפתרון הוא להשאיר את השרשור אך להוסיף הערת עורך מתחת לטבלה שהיא שגויה.

[haimbaets]

שלום, אחרי ההערה הצודקת של דודי, הטבלה שפירסמתי הינה נכונה רק באורך רדיוס של 60 ס"מ. הטבלה לא נכונה. בכל אופן, מפורסמת טבלת אקסל המאפשרת הכנסת נתונים של כל גודל גלגל ומס' צלעות. תודה וסליחה.
