עזרה בבנית מיכסה לתיבת מישחקים

[moshik]

אני מניח שהחישובים שלך מדוייקים
האם אתה יכול לצרף שרטוט והסבר לגבי איך הגעת לנתונים.
האם הכוונה היא שהחישוב נעשה על קשת ממעגל שהרדיוס שלו הוא
30.5?
איך הגעת לחישוב רוחב הסיגמנט והזוית?
רשמת זוית של 13.27 האם הכוונה היא ל 90-13.7 במדידה או 180-13.7 לחלק לשניים?
בנגרות קצת קשה להתמודד עם מידות של 4 ספרות אחרי הנקודה
ועוד 12 חלקים כאלה,אם מעגלים את המספרים כלפי מטה (ספרה אחת אחרי הנקודה) זה יספיק כדי לכסות על מרווח הדבק?
תודה

[Alex Milch]

למידות שהגעתי באמצעות תוכנת נתיכנון המכני שלי תוכל להגיע באמצעות הקישורית המצויינת של RAN.
לא היתה לי שום כוונה להגיע לדיוק של 4 ספרות אחרי הנקודה, דבר שהוא חריג גם לגבי עיבוד חלקי מתכת.
את החישובים עשיתי ע"י הכנסת הנתונים של השואל ולא בשיטת הניסוי וטעיה, בכך עזרה לי התוכנה.
המספרים הקשורים לזויות שלגביהם אתה שואל, לא מתחברים לי לכלום. עפ"י הנתונים שהזנתי קבלתי את אורך הקשת וחילקתי ל-12 יחידות כבקשת השואל. מכאן התקבלה הזוית של כל סיגמנט ואורך הקשת שלה. לגבי הסיגמנטים החיצוניים ציינתי שיש לישר אותם למצב אופקי מבלי לפגוע בגודלם.
אוכל לצרף שירטוט שהוא לא הרבה מעבר לשירטוט שבקישורית לאתר שרן המליץ, במידה ותודיע לי שיש לך אפשרות לפתוח קובץ dwg. .

[moshik]

בדקתי בתוכנה

זוית הסגמנט שדרושה לשואל היא הזוית בבסיס הרחב של הטרפז
החישוב שלה הוא : 180-13.27 שהם 166.73 לחלק לשניים שזה
נותן זוית של 83.4 (זאת תהיה זוית החיתוך של בסיס הטרפז)
זה נכון ל10 מהם כאשר בשניים הקיצוניים הזוית החיצונית בכל אחת מהן היא
74 מעלות.

אם כבר עוסקים בדיוק אחרי הנקודה:

חישבת את אורך הקשת (7.06) השואל צריך את אורך בסיס הטרפז
מתחת לקשת שזה :30.5XSIN(6.63)X2 =7.04

לסיכום אורך בסיס של טרפז 7.04 וזוית הבסיס 83.4 מעלות

[Alex Milch]

לא ברור לי ההקשר לטרפז וכן ה-SIN כיוון שלא מצאתי זויות ישרות.

יכול להיות שהפיתרון של שנינו נכון, או אף אחד לא נכון, או אחד הפיתרונות רק.

נראה לי שהשואל איבד ענין בנושא, כי לא רואים אותו באופק.

[moshik]

החתך של הלוחות שהוא רוצה להדביק זה טרפז (נקרא בפי החורטים סיגמנט)
לצורך החישוב מניחים שזה מעגל ואז מוצאים את אורך הקשת
אבל הלוחות הם לא קשתיים הם ישרים ולכן צריך לעשות התאמה מקשת ליישר ושם נכנס הSIN

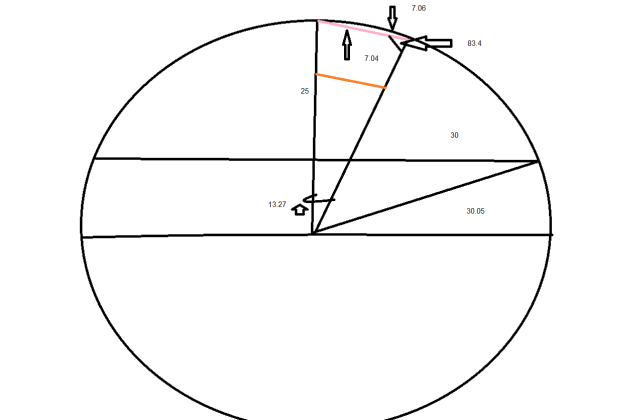

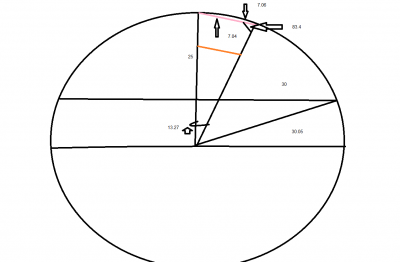

אני מצרף שרטוט

[Alex Milch]

או.קיי.

[finkey]

תודה לכל אנשי הפורום על העזרה והעצות
