התקנת בוכנות גז

[Matanst11]

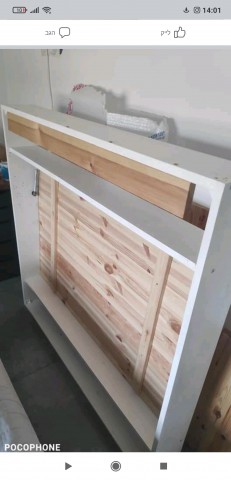

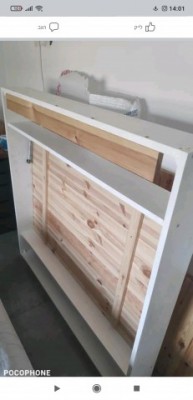

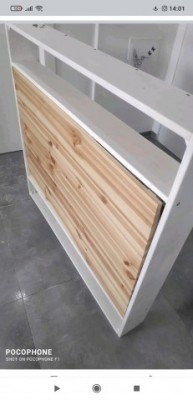

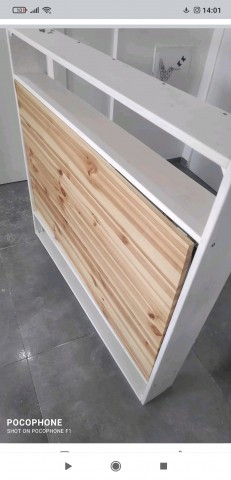

היי אשמח לעזרתכם.
אני מנסה להתקין בוכנות גז למסגרת לטלוויזיה שבניתי והבוכנות או שלא מחזיקות או שהן חזקות מידי ואז אי אפשר להוריד את הדלת.

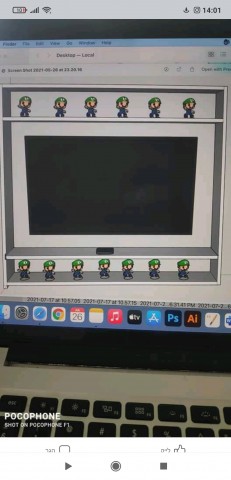

הדלת מסתירה את החלל שבו הטלוויזיה, וצריכה לעלות 90 מעלות.
המסגרת תלויה בעזרת 2 חתיכות של 45 מעלות.
ניסיתי בוכנות של 100,150,180 אבל הן לא מחזיקות את הדלת למעלה.
ניסיתי גם בוכנות של דלתות של אוטובוס (אין עליהן מידות) אבל הן היו חזקות מידי

אשמח לדעת מה אני עושה לא נכון.
מידות הדלת הן 80סמ על 125סמ
הכל עץ מלא מפלטות אורן 17ממ

[itzikdiy]

היי,

התנסיתי רק פעם אחת עם בוכנות גז אז הידע שלי מצומצם. בכל זאת, 2 דברים שאני חושד שגורמים לבעיה:
1. המיקום של חיבור הבוכנה לדלת, לדעתי קרוב מידי לקצה (איפה שהציר) וצריך אולי להיות יותר פנימי כדי להחזיק את הדלת - מה שרואים בB בשרטוט הבא.

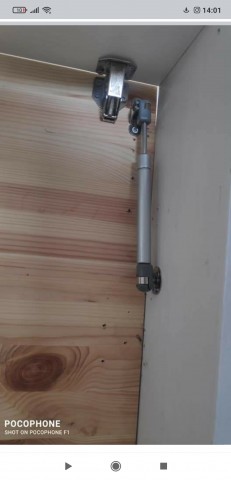

לפי החורים שרואים בתמונה אני מניח שניסית מיקומים נוספים?


2. מעבר לכך הדלת מאוד רחבה (כתבת 80 ס"מ) ואולי זה רחב מידי בשביל בוכנות כאלה (הנחה בלבד).

אולי תקבל עצות מבעלי נסיון יותר רב.

[avian]

גם אני מהמר שהבעיה היא במיקום חיבור הבוכנות לדלת.
ההימור מתבסס על שני דברים:
1.בכל הדלתות שראיתי, הבוכנות ממוקמות הרבה יותר רחוק מהציר. 8-9 ס"מ מקצה הדלת, להערכתי.
2. פיזיקה. ספציפית עיקרון המנוף. נסה להחזיק פלטת עץ רק בקצה ולסובב אותה כלפי מעלה - זה הרבה יותר קשה מאשר אם תחזיק אותה בשליש הדרך לקצה, נגיד. אתה מגביר פה את הכח הנדרש פי עשר בערך, כשהחיבור הוא כל כך קרוב לקצה.

[oferyuval]

אולי זה יעזור
https://www.gasspringsshop.com/gas-spring-calculator

(ככל שהמידה B בתשובה של itzikdiy קטנה יותר המהלך הנדרש מהבוכנה קטן יותר והכוח גדול יותר)

[ניר8]

תודה על הקישור! אולי נמצא פרוייקט לזוג בוכנות שיושבות בלי מעש.


Sent from my H3123 using Tapatalk

[יחזקאל]

הדלת לא ''רחבה ''
אלא ''גבוהה'' ומאוד!
אין סיכוי שבוכנות ישתלטו על כזה גובה אפי' 500 ניוטון
אתה צריך לחתוך את הגובה הזה ל2 (חיתוך רוחבי) ולקנות קלפות של בלום או חברה אחרת
שמתרוממות והחזית מתקפלת שזה אומר –בוכנות מסיביות= וצירים מיוחדים בשביל החזית שימשיך את 2 החצאים באותו מישור
יש טבלאות מסודרות מאוד אצל היצרנים בנוגע לגודל החזית וסוג הקלפה
תנסה אצל בלורן יבואן בלום בארץ הם לא מוכרים רק נותנים ידע (ומוכרים לנגרים...) תנסה לקנות מנגר או אצל פרזול ג'רסי (יבוא מקביל)
או תתקשר לעמי (דומיסיל)0526794962
(כל קלפה או בוכנה מגיעה עם דף טכני= הוראות יצרן. אין דבר כזה ''טעית ב8־9 ס''מ .... סטיה של אפי' 1.5 מ''מ זה כבר הרבה! ואל תפחד,
כשעושים נכון אפשר להגיע לדיוק מושלם בלי שום מאמץ!!!!)
בהצלחה

[yonatan230]

המיקום של החיבורי בוכנה לא נכון, אתה יותר מידי קרוב לקו הציר של הדלת

[טוני]

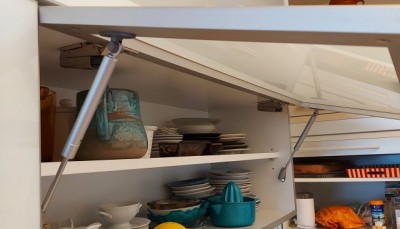

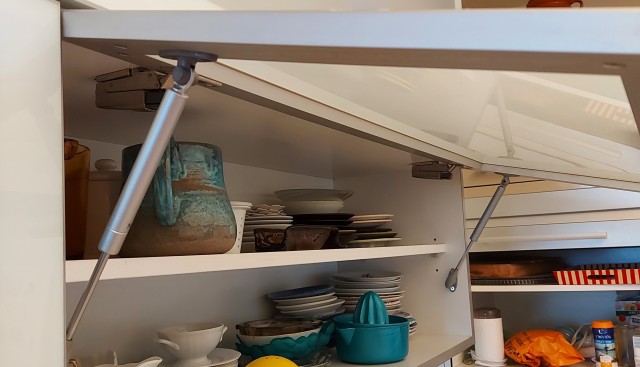

כולם צודקים. ככה זה צריך להיות. 100 ניוטון.

[avian]

הדלת לא ''רחבה ''
אלא ''גבוהה'' ומאוד!
אין סיכוי שבוכנות ישתלטו על כזה גובה אפי' 500 ניוטון
אתה צריך לחתוך את הגובה הזה ל2 (חיתוך רוחבי) ולקנות קלפות של בלום או חברה אחרת
שמתרוממות והחזית מתקפלת שזה אומר –בוכנות מסיביות= וצירים מיוחדים בשביל החזית שימשיך את 2 החצאים באותו מישור
יש טבלאות מסודרות מאוד אצל היצרנים בנוגע לגודל החזית וסוג הקלפה
תנסה אצל בלורן יבואן בלום בארץ הם לא מוכרים רק נותנים ידע (ומוכרים לנגרים...) תנסה לקנות מנגר או אצל פרזול ג'רסי (יבוא מקביל)
או תתקשר לעמי (דומיסיל)0526794962
(כל קלפה או בוכנה מגיעה עם דף טכני= הוראות יצרן. אין דבר כזה ''טעית ב8־9 ס''מ .... סטיה של אפי' 1.5 מ''מ זה כבר הרבה! ואל תפחד,
כשעושים נכון אפשר להגיע לדיוק מושלם בלי שום מאמץ!!!!)
בהצלחה

זו אמנם דלת גדולה, אבל אני לא בטוח שאתה צודק. אצלי בבית יש דלת של ארון במקלחת, בגודל של 80 רוחב 50 גובה, שעשויה סנדוויץ' ועליו מראה (משמע די כבד) שנתמכת בשתי בוכנות 150 ניוטון. כך שבוכנות 500 ניוטון בוודאות היו מצליחות לתמוך בדלת שהוזכרה. השאלה היא, באמת, מה עוצמת הבוכנות הכי חזקה שאפשר לקנות.
ומתברר שיש בוכנות גם עד 1500 ניוטון!
https://topirzul.co.il/%D7%A7%D7%98%D7% ... 7%AA-.html
